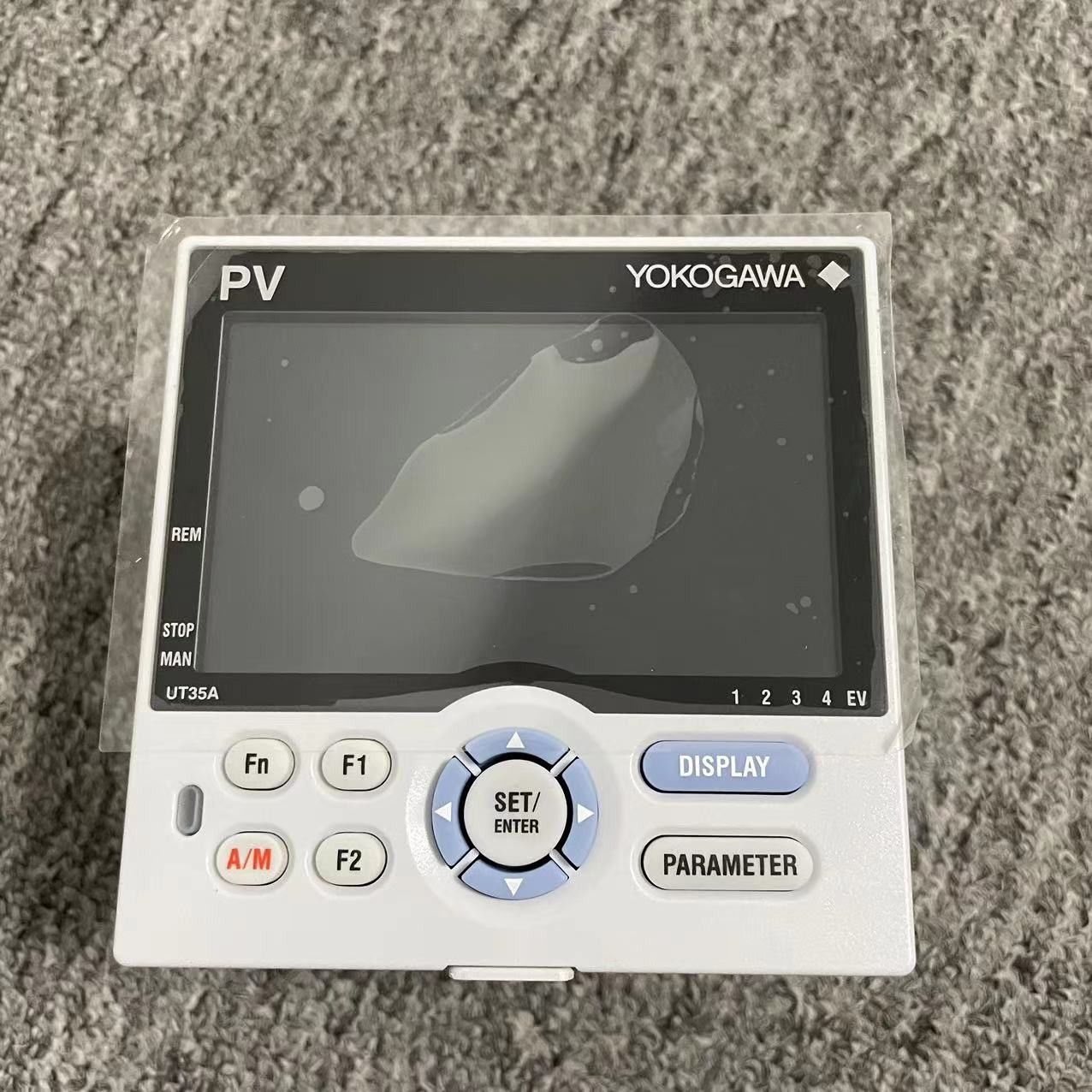

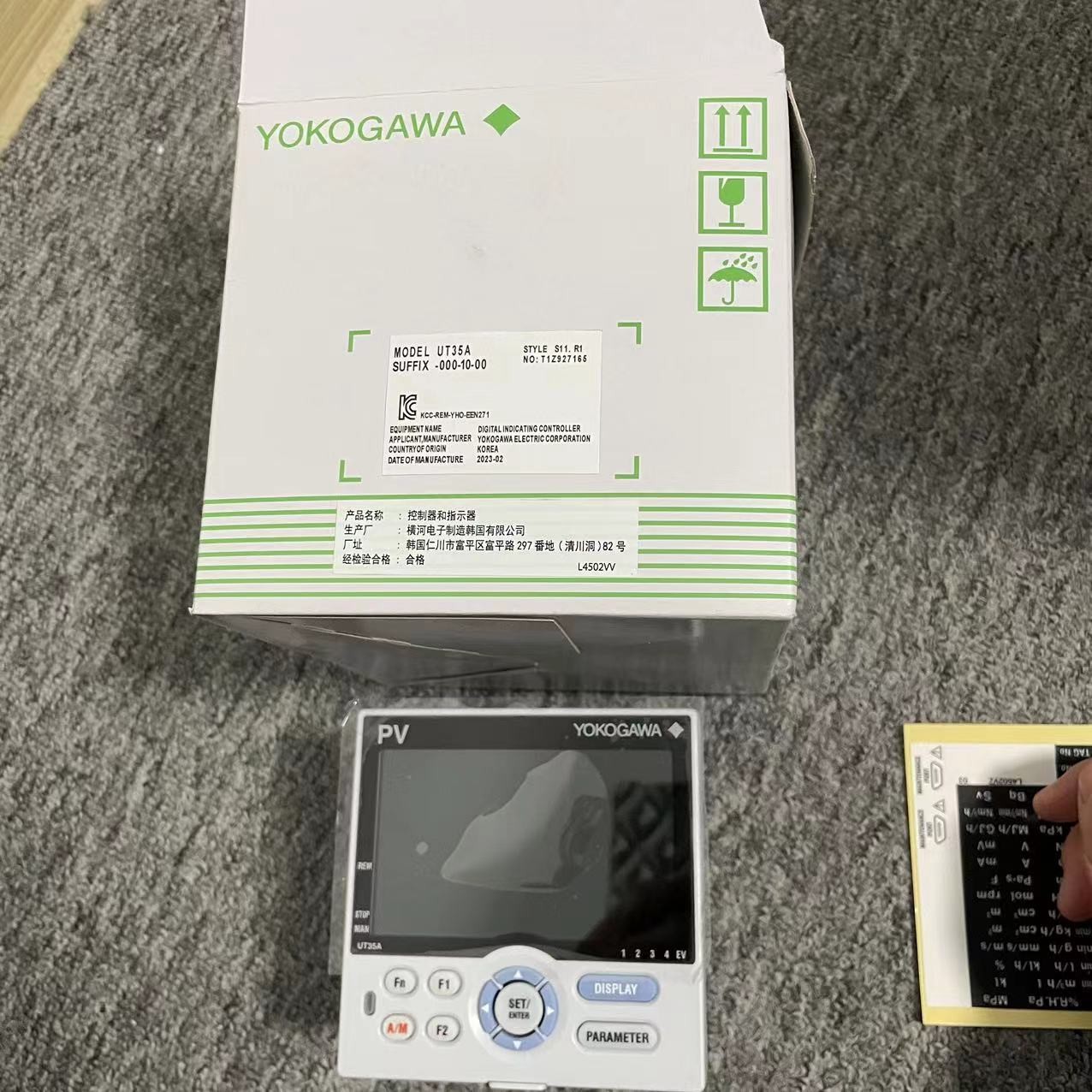

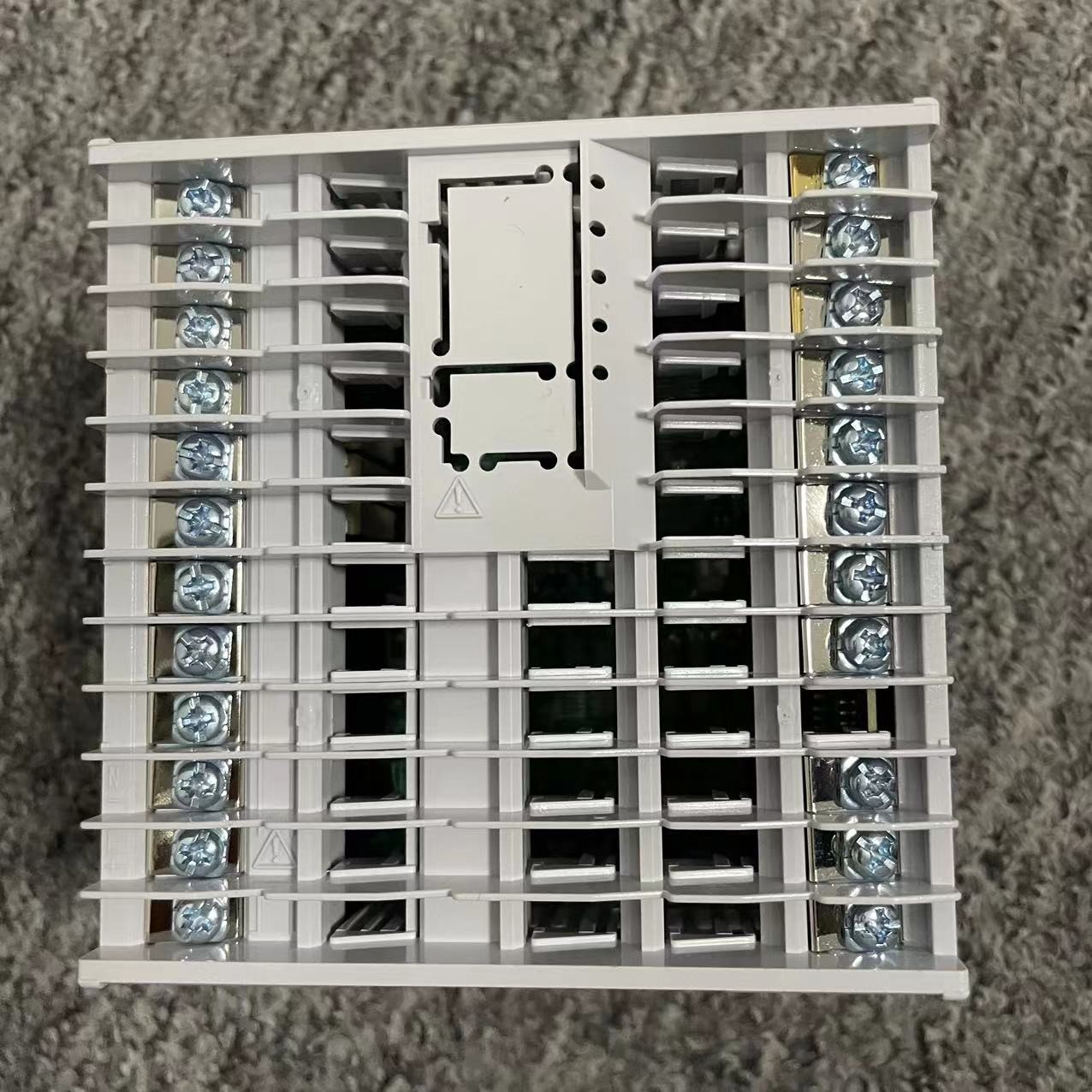

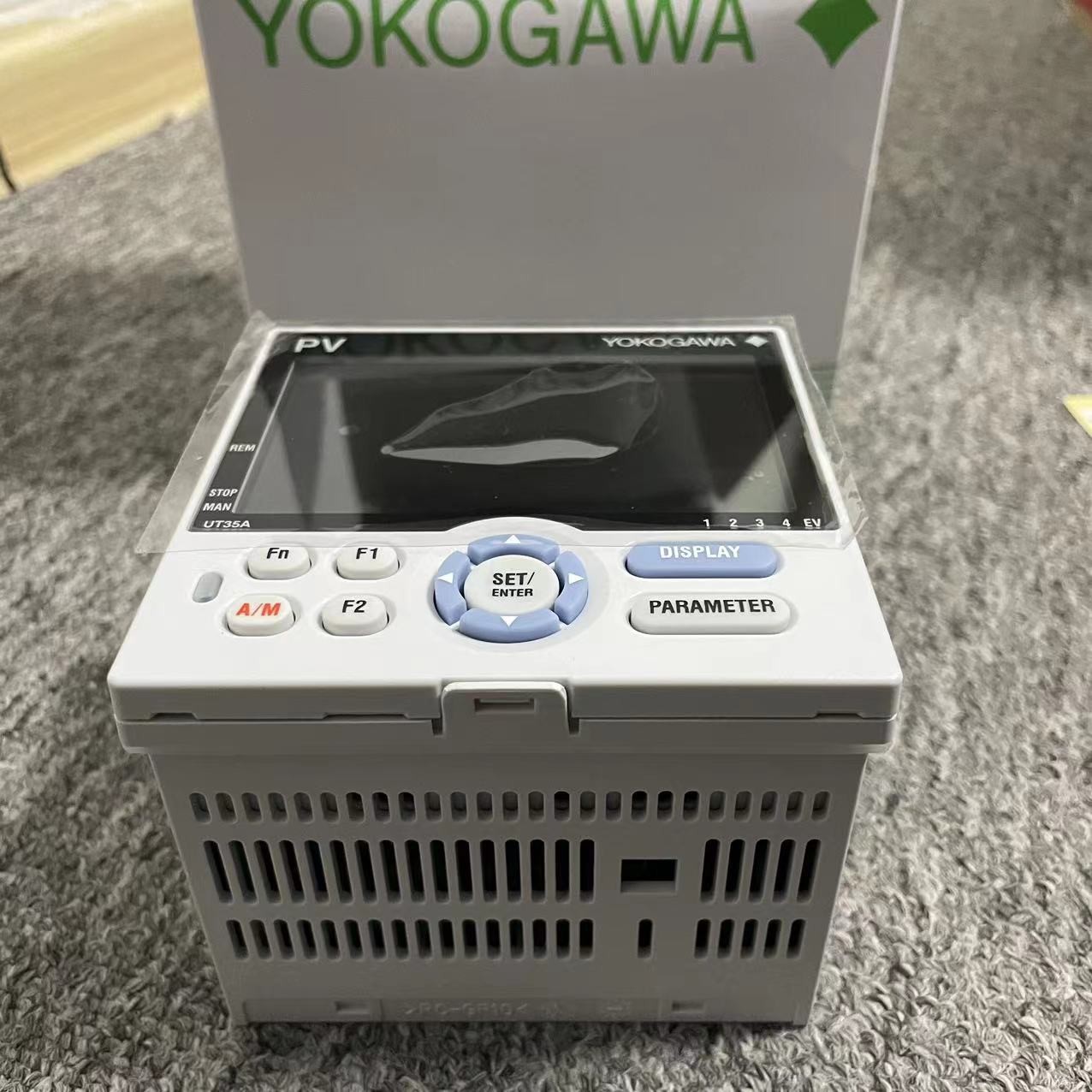

UT35A-001-10-00 산업용 오리지널 온도 디지털 컨트롤러

UT35A 및 UT32A 온도 컨트롤러는 탐색 키와 함께 읽기 쉬운 14 세그먼트 큰 컬러 LCD 디스플레이를 사용하여 모니터링 및 운영 기능을 크게 향상시킵니다.계단 순서 함수는 기본으로 포함됩니다.. 컨트롤러의 짧은 깊이는 계기판 공간을 절약하는 데 도움이됩니다. UT35A / UT32A는 또한 이더넷 통신과 같은 개방형 네트워크를 지원합니다.

UT35A 및 UT32A 온도 조절기 특징

• 표준으로 사용할 수 있는 4개의 목표 설정점 (PID 번호)
• 3 개의 알람 독립적인 공통 단말기가 표준으로 제공됩니다.
• 사다리 순서 프로그램을 만들 수 있습니다.
• 간단한 동작
• 최대 8개의 DO (조합이 가능합니다)

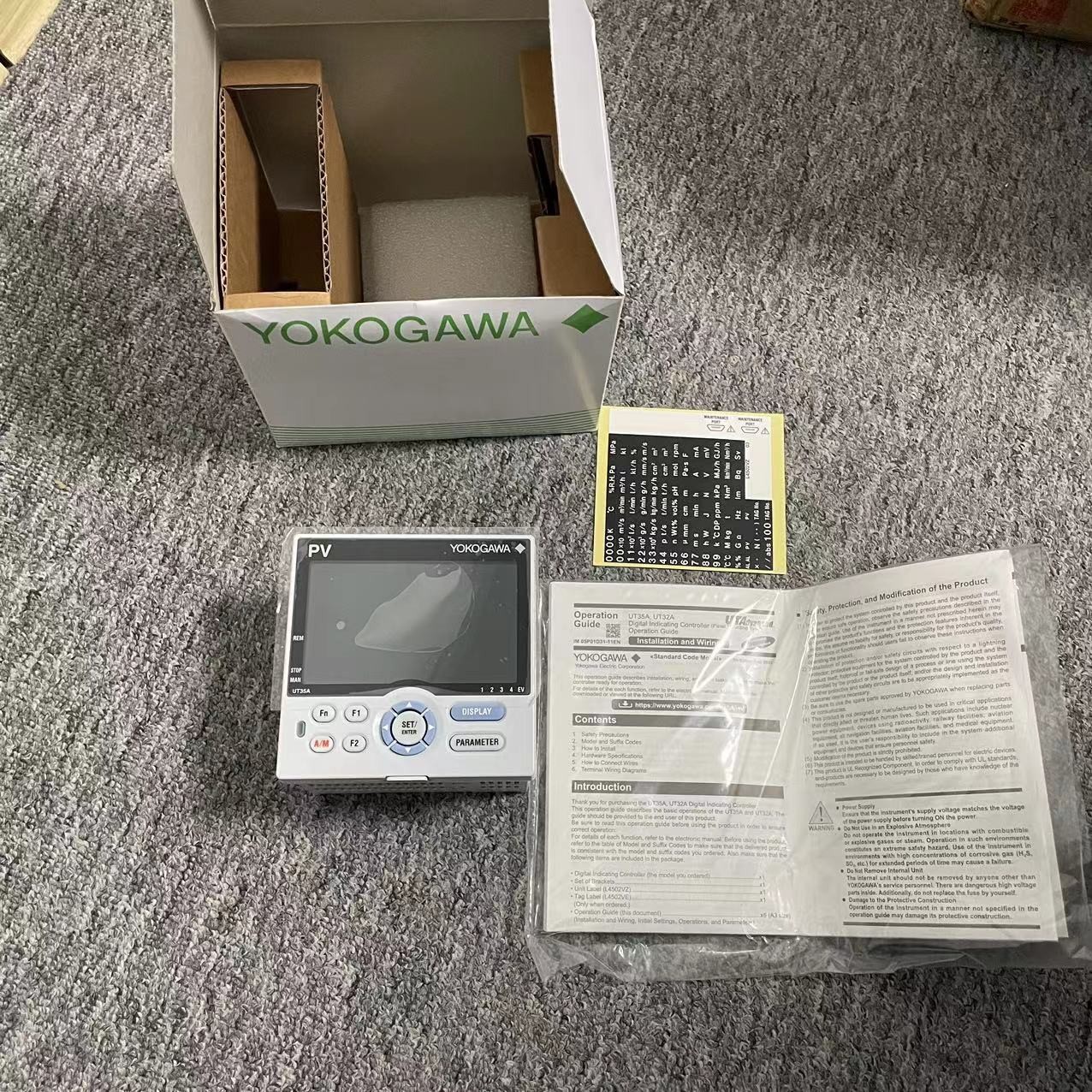

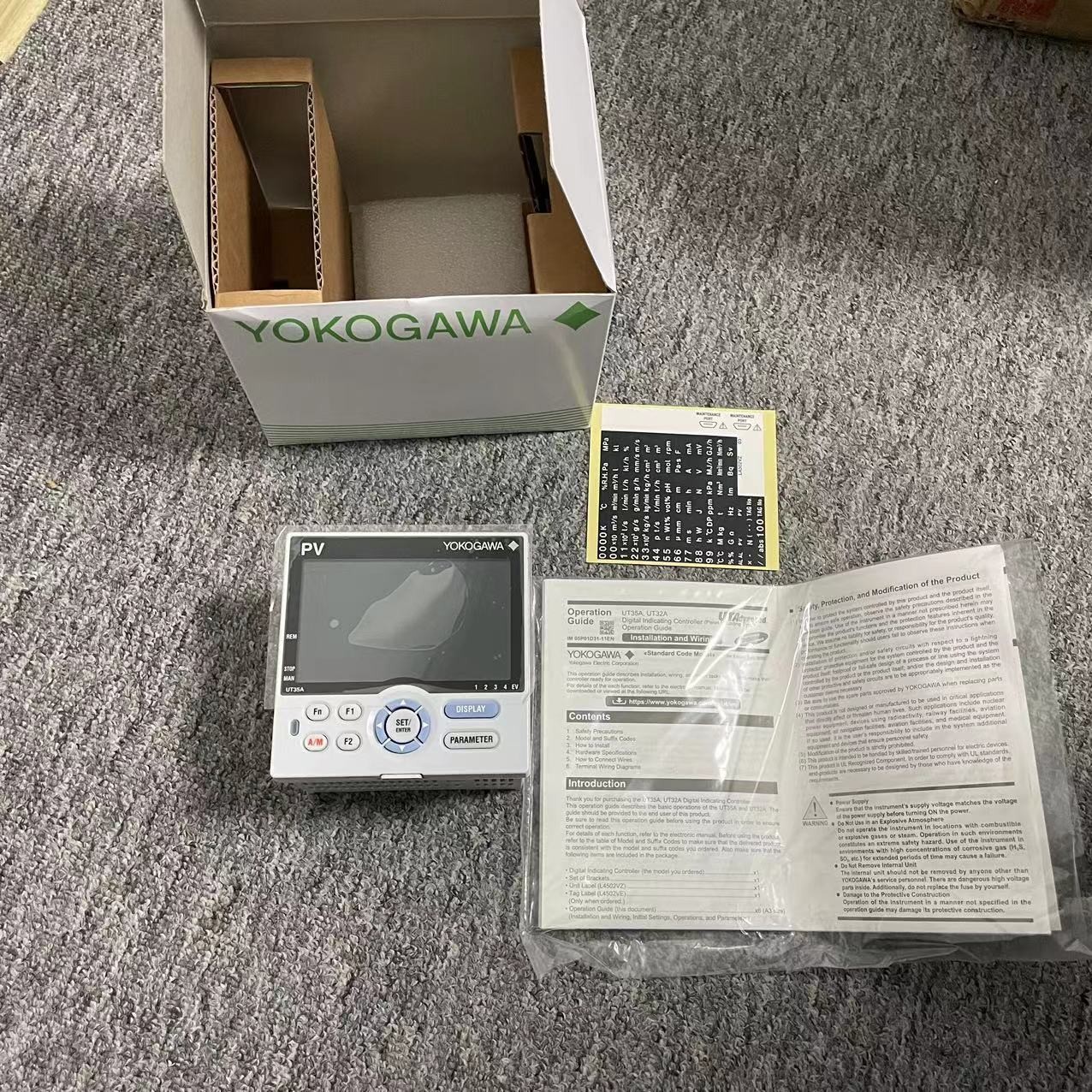

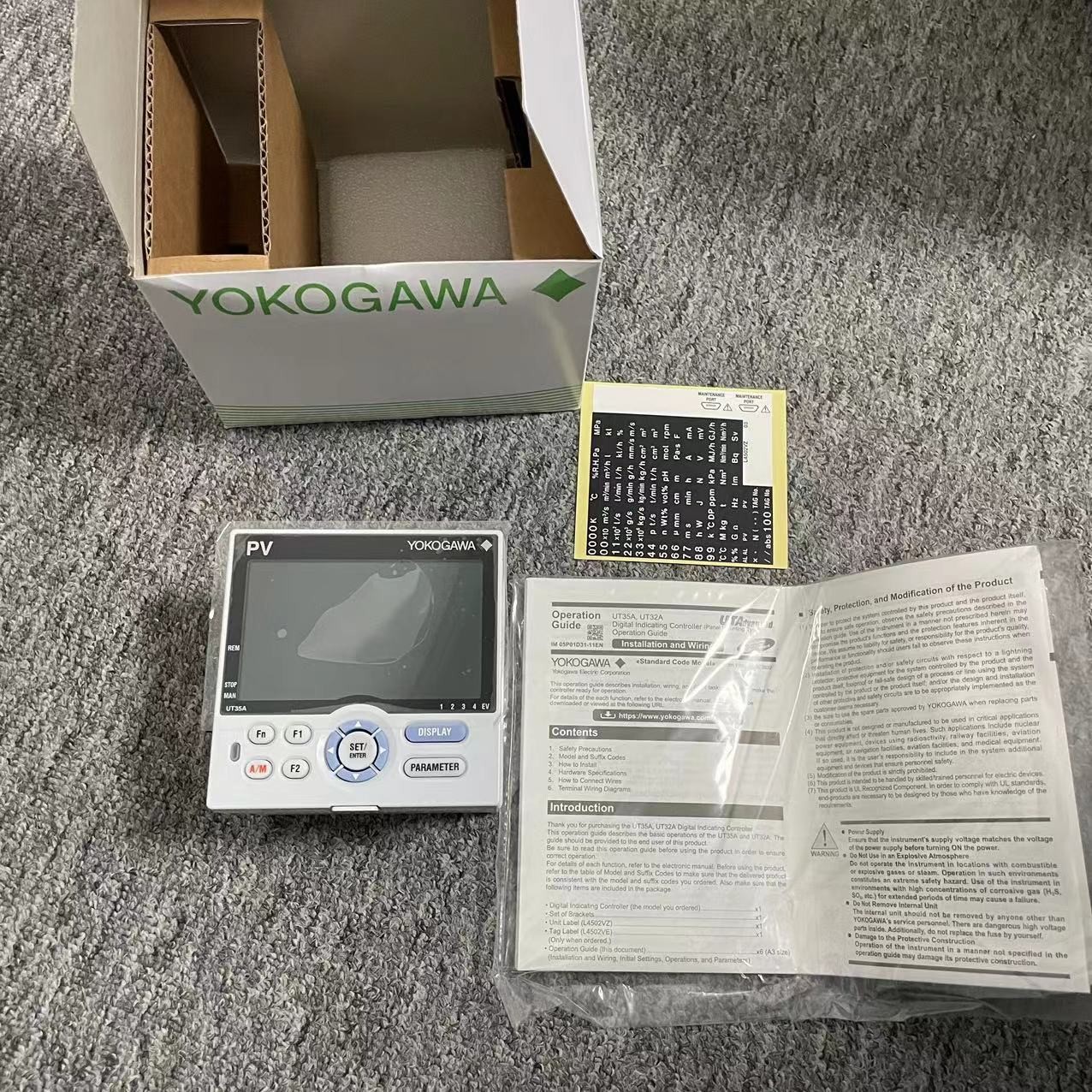

• 다국어 사용 설명서 (일본어, 영어, 독일어, 프랑스어, 스페인어, 중국어 및 한국어) 가 제공됩니다. 주문시 원하는 언어를 지정하십시오.
• 상세한 코드 모델은 당신에게 가장 적합한 사양을 사용자 정의 할 수 있습니다.

• 고급 제어

  제어 모드

  제어 모드는 설정을 쉽게 구성하고 매개 변수를 변경할 수 있습니다.

• 단일 루프 제어

• 5 내장 제어 유형

  • PID 제어
  • ON/OFF 제어기 (히스테레시점 1)
  • ON/OFF 제어기 (히스테레시점 2)
  • 두 위치, 두 레벨 제어
  • 난방/냉각 제어장치



  각 모델에 대한 위의 제어 방식과 제어 유형의 대응에 대해서는 사양을 참조하십시오.

  계단 순서 제어

  내장 된 사다리 순서 제어로 응용 범위가 크게 증가합니다. 이 기능은 모든 UTAadvanced 컨트롤러 (UM33A를 제외하고) 에서 표준입니다.사다리 순서 제어 기능은 응용 프로그램에 의해 요구되는 작은 PLC를 대체 할 수 있습니다순서 제어 및 PID 제어 동시에 수행 할 수 있습니다.

• 외부 기계의 모니터링 및 제어
  예를 들어: 램프, 스위치, 타이머
• 디지털 입력/출력 논리 기능을 쉽게 해결합니다.
  기본 명령어 종류: 13
  애플리케이션 명령어 유형: 73

• [사다리 지침 예]	[계단 프로그래밍의 예]

  계단 순서 프로그램 응용 예제

  경보 순서 제어 회로 를 줄일 수 있다
  계단 순서 프로그램은 UTAadvanced에 기본으로 구축되어 있습니다. 계단 순서 기능은 릴레와 같은 주변 장치를 모니터링하고 제어 할 수 있습니다.따라서 비용을 줄일 수 있습니다..

  [전통적인] 알람 동작은 제어기 외부의 순서 제어 회로 (리레, 타이머 등) 에 의해 구축되었습니다.

  [UTAAdvanced] 경보 동작은 UTAadvanced 내부의 사다리 순서 프로그램으로 구성되어 비용 절감이 가능합니다.





  호스트 시스템 부하가 감소

  [전통적인] 다양한 유형의 아날로그 데이터가 호스트 시스템 (PLC, 등) 에 캡처되어 계산되었으며 결과는 명령어를 통해 제어하기 위해 필드 컨트롤러에 의해 처리되었습니다.

  [UTAAdvanced] 최대 4개의 아날로그 입력을 가진 UTAadvanced는 다양한 유형의 아날로그 데이터를 제어기에 직접 캡처하여 사다리 프로그램으로 계산할 수 있습니다.따라서 호스트의 시스템 구축 부하를 감소행동: 다양한 유형의 아날로그 데이터가 호스트 시스템 (PLC, 등) 에 캡처되어 계산되었으며 결과는 명령어를 통해 제어하기 위해 필드 컨트롤러에 의해 처리되었습니다. * UT55A의 경우



  유니버설 입력/출력
  구성을 통해 입력 및 출력 유형을 선택

  범용 입력

  TC, RTD, mV/DC 전압 및 DC 전류 중에서 선택합니다. (DC 전류 입력: 셔트 저항이 필요하지 않습니다.)

  입력 타입과 범위는 사용자 선택으로 전면 패널을 통해 또는 LL50A 파라미터 설정 소프트웨어를 사용하여 설정할 수 있습니다.

• ±0.1% 표시 정확도
• 2개의 송신기를 동시에 연결합니다.

• 모든 기기는 15V 루프 전원 공급 장치 (15V LPS) 를 가지고 있습니다.
  또한, 24 V LPS는 일부 기기에 선택 기능으로 동시에 제공됩니다.



  범용 출력

  릴레이, 전압 펄스 및 전류 출력을 사용자 선택 가능

• 릴레이 출력: ON/OFF 제어, 시간 비례 PID 제어
• 전압 펄스 출력: 시간 비례 PID 제어
• 출력 전류: 연속 PID 제어

• 난방/냉각 제어 장치에는 두 개의 범용 출력이 있습니다.

• 릴레이, 펄스 및 전류 출력의 모든 조합이 가능합니다.

• 위치-비례 PID를 사용하여 모터 제어 밸브를 작동합니다.

• 위치-비례 PID 제어 기능은 모터 제어 밸브의 직접 / 역 회전을 위해 릴레이 출력 두 세트를 가지고 있습니다.
• 슬라이드 와이어 입력 또한 밸브 위치를 피드백 할 수 있습니다.

• 자동 튜닝 (AT) 기능

  다음 조건은 AT를 사용하여 PID 상수를 계산하는 정확도를 높이기 위해 설정할 수 있습니다.

• PID 상수를 계산하는 두 가지 유형의 알고리즘이 선택에 사용할 수 있습니다.
