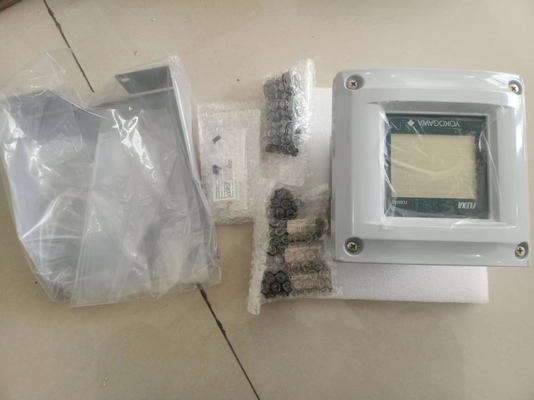

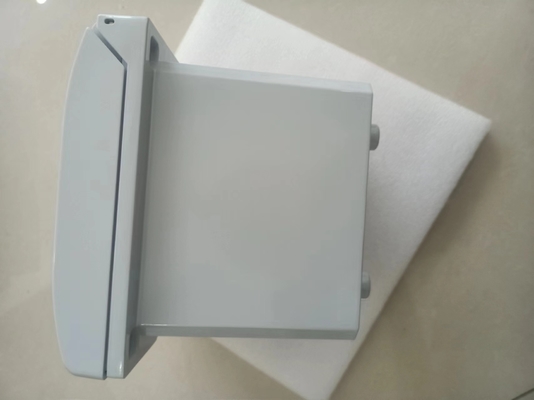

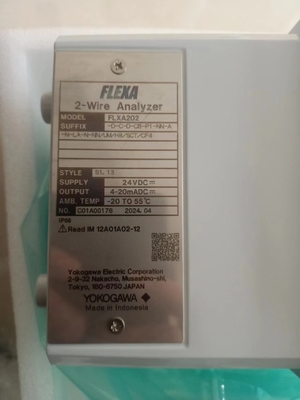

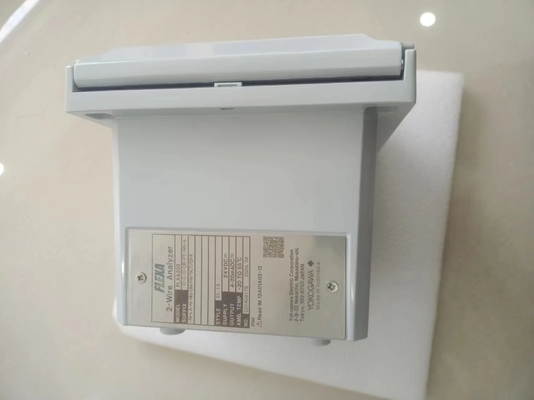

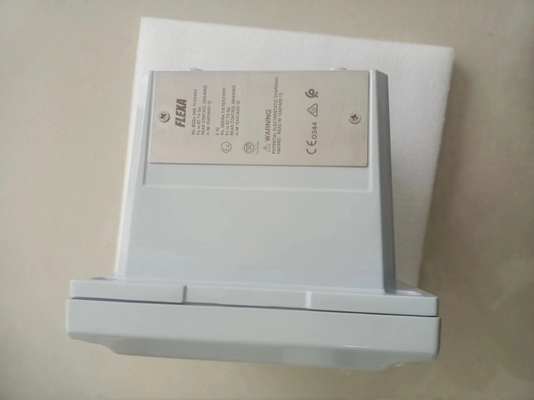

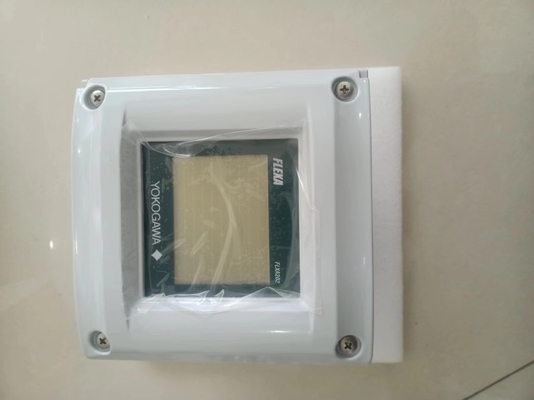

오리지널 요코가와 FLXA202 듀얼 채널 송신기 FLXA202-D-B-D-AB-P1-NN-A-N-LA-N-NN/CD4

일반 모델 FLXA®202 2-Wire Analyzer는 FLEXA® 시리즈의 모델 중 하나이며 단일 또는 이중 센서 측정이 가능합니다.모듈형 설계 분석기는 4 가지 종류의 측정 기능을 제공합니다. pH/ORP (산화 감소 잠재력), 접촉 전도성 (SC), 인덕티브 전도성 (ISC) 또는 용해 된 산소 (DO) 각각 센서 모듈과. 이중 센서 측정에,같은 유형의 두 개의 센서 입력 ∼ pH/ORP 및 pH/ORP의 조합 (알로그 센서만)이중 센서 측정은 추가 기능을 제공합니다. 계산 데이터 기능과 불필요한 시스템.두 개의 측정 매개 변수에서 계산된 데이터의 다양성은 각 측정에 선택됩니다.두 센서 입력의 두 측정 매개 변수에 기반한 과잉 시스템에서,주 출력 매개 변수는 주 센서 고장 상태의 경우 자동으로 두 번째 센서 출력으로 전환됩니다.기존 아날로그 pH/ORP 센서 외에도, 분석기 FLXA202는 요코가와의 디지털 센서인 FU20F / FU24F / SC25F 디지털 pH/ORP SENCOM® 센서와 연결될 수 있습니다.FLXA202 인간 기계 인터페이스 (HMI) 에서, 2 와이어 타입 분석기 FLXA202는 12 언어의 간편한 터치 스크린 조작과 간단한 메뉴 구조를 제공합니다. 표시, 실행 및 설정 메뉴는 선택한 언어로 표시됩니다.분석기 FLXA202 자동으로 설치 된 센서 모듈을 인식하고 올바른 구성에 필요한 메뉴를 준비, 심지어 이중 센서 측정에. 즉각적인 측정에, FLXA202는 빠른 설정 기능을 제공합니다. 빠른 설정 화면은 분석기가 전원을 공급 할 때 표시됩니다. 몇 가지 설정 만 ∼ 날짜 / 시간,언어, 기본 센서 구성 및 출력 ∙ 측정 시작됩니다.FLXA202는 온도 보상 기능과 캘리브레이션 기능으로 측정에서 최고의 정확도를 제공합니다.센서 진단 및 센서 건강 표시는 측정이 신뢰할 수 있습니다. 이벤트 로그북과 진단 데이터는 유지 보수에 유용한 정보 소스입니다.다양한 산업환경에 적합합니다, FLXA202는 부식 저항 코팅을 가진 알루미늄 합금 가루로 설계되었습니다.ISC 및 DO • 2개의 유선형 분석기에서 이중 센서 측정; pH/ORP 및 pH/ORP, SC 및 SC, and DO and DO • Calculated data from dual sensor measurement • Redundant system on dual sensor measurement • Connection of FU20F / FU24F / SC25F Digital pH/ ORP SENCOM Sensor • Easy touch screen operation on 2-wire type analyzer • Simple HMI menu structure in 12 languages • Quick setup menu for immediate measurement • Indication of sensor wellness • Enclosure – aluminum alloy cast. GS 12A01A03-01EN ©저작권 2015년 7월 2판 2016년 2월 2일 2 모든 권리는 보호됩니다. 저작권 © 2015, 요코가와 전기 회사 GS 12A01A03-01EN n 일반 사양 1. Basic ■ Measurement Object/Sensor Type • pH/Oxidation-reduction Potential (pH/ORP) (analog sensor) • Conductivity (SC) • Inductive Conductivity (ISC) • Dissolved Oxygen (DO) • pH/Oxidation-reduction Potential (pH/ORP) (digital sensor) Note: 사용 가능한 측정 대상은 분석기에 설치된 센서 모듈에 달려 있습니다. ■ Analyzer Structure Module structure ● Composition of Analyzer One (1) Housing assembly One (1) or two (2) Sensor modules ● Combination of Sensor Module when two modules are installed Combinations of two same sensor modules are available; pH/ORP 및 pH/ORP (애날로그 센서) SC 및 SC DO 및 DO 2. 측정 2-1.아날로그 센서와 함께 pH/산화 감소 잠재력 (pH/ORP) ■ 입력 사양 이중 고 임피던스 입력 (≥1012 Ω) ■ 입력 범위 pH: -2 ~ 16pH (선택 /K: 0 ~ 14pH) ORP: -1500 ~ 1500mV rH: 0 ~ 100 rH 온도: Pt1000: -30 ~ 140 oC Pt100: -30 ~ 140 oC 6.8k: -30 ~ 140 oC PTC10k: -30 ~ 140 oC NTC 8k55:-10 ~ 120 oC 3k 발코: -30 ~ 140 oC PTC500: -30 ~ 140 oC ■ 출력 pH 범위: min. span 1 pH 최대 span 20 pH ORP: min. span 100 mV 최대 span 3000 mV rH: min. span 2 rH 최대 span 100 rH 온도: min. span 25 oC 최대.span 170 oC ■ 성능 (정확성) (특례는 시뮬레이션 입력으로 표현됩니다.)) pH 선형성: ±0.01 pH 반복성: ±0.01 pH 정확성: ±0.01 pH ORP 선형성: ±1 mV 반복성: ±1 mV 정확성: ±1 mV Pt1000, 6.8k, PTC10k, NTC 8k55, 3k Balco,PTC500 선형성: ±0.3 oC 반복성: ±0.1 oC 정확성: Pt100과 함께 ±0.3 oC 선형성: ±0.4 oC 반복성: ±0.1 oC 정확성: ±0.4 oC 2-2.전도성 (SC) ■ 입력 사양 2개 또는 4개의 전극의 측정, 최대 60m (200ft) 케이블 (WU40/ WF10) 을 사용하여 0.005에서 50.0cm-1의 셀 상수 ■ 입력 범위 전도성: min.: 0 μS/cm 최대: 200 mS x (셀 상수) (범위 2000 mS/cm) 저항성: min.: 0.005 kΩ / (전지 상수) 최대: 1000 MΩ x cm 온도: Pt1000: -20 ~ 250 oC Pt100: -20 ~ 200 oC Ni100: -20 ~ 200 oC NTC 8k55: -10 ~ 120 oC Pb36 ((JIS NTC 6k):-20 ~ 120 oC ■ 출력 범위 전도성: 최소 0.01 μS/cm 최대 2000 mS/cm (최대 90% 제로 억제) 저항성: 최소 0.001 kΩ x cm 최대 1000 MΩ x cm (최대 90% 제로 억제) 온도: 최소 25 oC 최대.span 270 oC ■ 성능 (정확성) (특례는 시뮬레이션 입력으로 표현됩니다.).) 전도성 2μS x K cm-1 ~ 200mS x K cm-1 정확성: ±0.5%F.S. 1μS x K cm-1 ~ 2μS x K cm-1 정확성: ±1%F.S. 저항성 0.005kΩ / K cm-1 ~ 0.5MΩ / K cm-1 정확성: ±0.5%F.S. 0.5MΩ / K cm-1 ~ 1MΩ / K cm-1 정확성: ±1% F.S. Pt1000, Pb36, Ni100의 온도 정확도: Pt100, NTC 8k55의 정확도: ±0.4 oC NaCl 온도 보상 테이블: ±1 % 매트릭스: ±3 % 단계 반응:7초 안에 90% (< 2십 년): "FS"는 분석기 출력의 최대 설정 값을 의미합니다. "K"는 셀 상수를 의미합니다.
