요코가와는 현장에서 분석기 TDLS8000 가능 동조 다이오드 레이저 분광계를 가스로 처리합니다

원래 장소 일본
브랜드 이름 Yokogawa
인증 CE
모델 번호 TDLS8000
최소 주문 수량 1
가격 USD$800/PC
포장 세부 사항
배달 시간 5-8 작업 일수
지불 조건 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력 500
제품 상세 정보
측정 객체 O2, CO, CO 또는 CH4, 이산화탄소, CO + 이산화탄소, H2O, NH3, NH3 + H2O, H2S, 연소 배기 가스에서 하크들 농도와 공정 가스 측정 시스템 파장 가변 2 극 소자 레이저 분광학
광로 길이 표준 ; 0.5 6 M, 맥스에 ; (라오족으로) 30 M 아날로그 출력 2 점, 20 마 DC에 대한 4
통신 하트, 이더넷 전원 공급기 24 V DC ± 10%
워밍업 시간 5 분 보호 급 NEMA 타입 4X인 IP66
동작 대기온도 55˚C에게 -20 저장 온도 70˚C에게 -30
습도 40˚C에 있는 0 내지 95%RH 가스 연결 1/4 NPT 또는 Rc1/4
하이 라이트

요코가와는 현장에서 분석기를 가스로 처리합니다

,

가스 분석계 TDLS8000

메시지를 남겨주세요
제품 설명

요코가와 동일 장소 가스 분석계 TDLS8000 가능 동조 다이오드 레이저 분광계 요코가와 TDLS8100 TDLS8200 공정 분석기





실 시간 피드백을 실현하고, 프로세스 컨트롤과 안전제어와 같은 적극적 사용을 통하여 가치를 사용자들에 더하는 분석기

  • 에너지 효율적 노와 기타 등등과 안전과 안정적인 작동은 OPEX를 향상시키고 환경 영향을 감소시키는데 기여합니다.
  • 최적 작동을 위한 필수적인 제어 프로그램에 대한 프로세스 출력의 신속한 피드백.
  • 유지로부터의 번거로운 샘플링 장치와 드라이브 구성 요소 이 출시.
  • 고온과 부식성질과 같은 심한 가공 조건 하에 직접적인 측정의 실현.



당신의 혜택

  • 레이저를 사용하는 라인과 측정은 위험한것 연 변화성을 그리워하지 않습니다.
  • 기준 셀을 이용하여, 저농도 가스는 또한 고정밀도로 측정됩니다.
  • 광로 길이는 30 M까지 측정될 수 있고, 1500C의 뜨거운 가스까지 측정될 수 있습니다.
  • 그것은 일본 방폭 인증과 이에크엑스 인증, 아텍스 인증, FM (미국, 캐나다), KOSHA 인증, NEPSI 인증과 EAC 방폭 인증을 획득함으로써 또한 위험한 장소에 설치될 수 있습니다.
  • 샘플링 장치는 불필요하고 그것이 콤팩트 디자인 때문에 설치하기 쉽습니다.
  • 비접촉은 없이 센서를 타이핑하고 소비재의, 즉 누수 또는 악화 때문의 보수가 불필요합니다.
  • 그들이 여전히 보수 동안 설치되고 다운시간으로 인해 공장 휴점과 수정된 비용을 감소시키는 것은 가능한 동안 현장에서 부품을 교체하는 것은 가능합니다.

특징 : 높은 신뢰도에 대한 이유

안전한 운영과 안전성 레벨 SIL2와 방폭 기준을 위해 가능하게 하세요.

그것은 국제 표준 IEC61508에 따라 안전성 레벨 SIL2의 인증에 따르고, 분석기를 이중화함으로써 또한 SIL3에 따를 수 있습니다.
게다가 고형 물체는 지역 세그먼트화 Zone2/Div2 또는 Zone1/Div1의 다양한 방폭 기준에 따르고, 위험한 장소에 설치될 수 있습니다.

어떤 PC도 직접적 단순 작동과 직관적 7.5 인치 칼라 터치 스크린 HMI와 유지에 필요하지 않습니다.

그것은 10개 언어를 지원합니다 : 독일이, 프랑스, 스페인이, 포르투갈이, 러시아이, 헝가리이, 한국이, 중국이고 일본인 영어.
모두에게 추이 그래프를 포함하는, 정보를 제공하고, 멀리 설치될 수 있습니다.
TDLS8000 터치스크린

깡통이 원격 위치에서고 검사되고 현장인 둘다 조정한는 표준 통신 기능. (설치와 유지비 절감)

하트와 모드 버스 TCP 표준 통신은 표준화되고, 장치일 수 있고 우리의 필드메이트에 의해 조정됩니다.

완전히 데이터와 스펙트럼 저장의 50 일로 수선할 수 있어서 처리되세요

그 과정에서 저장되고, 설치될 때 50 일 동안 데이터는 분석될 수 있습니다.

거침성을 희생하지 않고 원-맨 설치를 위한 콤팩트 디자인

모듈 설계는 사이트에 대체와 요소의 재시술을 허락합니다

발전소 사태에 따른 시스템 구성

발전소 사태에 따른 시스템 구성
표준 하트 소통을 통해 필드메이트에 연결됨으로써, 설정과 조정은 쉽게 HMI없이 행하여질 수 있습니다. 작은 디스플레이는 양쪽 끝 (센서 제어 단위와 레이저 장치)에 있는 표준 장비입니다. 항상 그것을 광축을 조정하도록 쉽게 하면서, 광축을 조정하도록 요구된 투과율은 드러내집니다.

HMI와 시스템 구성

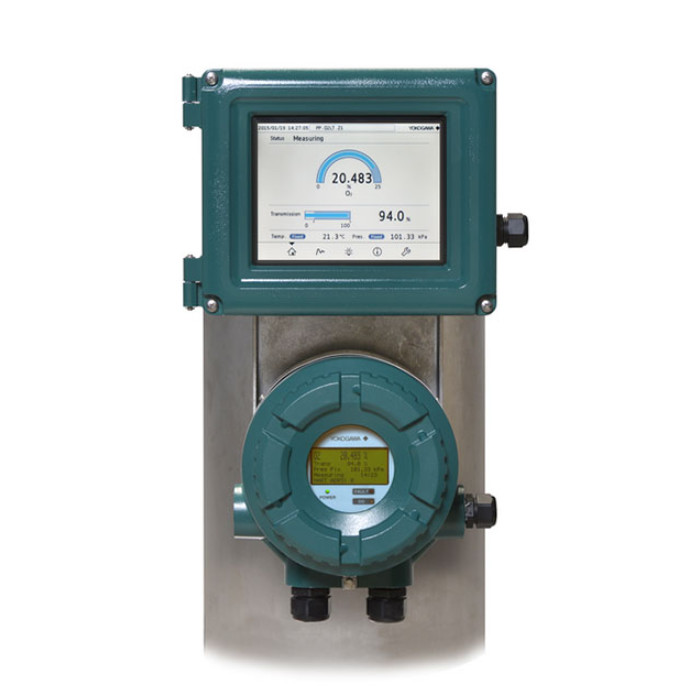

7.5 인치 칼라 터치 스크린 HMI YH8000은 현장의 관찰과 운용성을 향상시킬 수 있습니다.

멀리 있는 HMI와 다중 분석기 구성
최고 4까지 TDLS8000은 리모콘을 위해 HMI마다 연결될 수 있습니다.

발전소 사태에 따른 시스템 구성

TDLS8000의 주요 상술


측정 객체 O2, CO, CO 또는 CH4, 이산화탄소, CO + 이산화탄소, H2O, NH3, NH3 + H2O, H2S, 연소 배기 가스에서 하크들 농도와 공정 가스
측정 광량 성분과 범위 측정 광량 성분 민. 범위 맥스. 범위
O2 0-1% 0-25%
CO(PPM) 0-200 ppm 0-10,000 ppm
CO+CH4 CO 0-200 ppm 0-10,000 ppm
CH4 0-5 %
NH3 0-30 ppm 0-50,000 ppm
비 HC의 H2O (ppm) 0-30 ppm 0-30,000 ppm
HC의 H2O (ppm) 0-30 ppm 0-30,000 ppm
CO (%) 0-20 % 0-50 %
CO (%) + 이산화탄소 (%) 0-30 % 0-100 %
NH3 + H2O NH3 0-30 ppm 0-5,000 ppm
H2O 0-5 % 0-50 %
H2S 0-5 % 0-100 %
이산화탄소 (%) 고역 0-1 % 0-5 %
이산화탄소 (%) Extend.Range 0-30 % 0-50 %
H2O (%) 0-10 % 0-100 %
하크들 0-50 ppm 0-5,000 ppm
위험 지역 분류 분할 1, 제1단계 ; Explosion-proof/ 방염이 타입 ; FM, cFM, 아텍스, 이에크엑스 (미결정인)
분할 2, 지역 2 ; 논-인센디아이브 / 타입 엔 ; FM, cFM, 아텍스, 이에크엑스, KOSHA, NEPSI
SIL 인증 디지털 출력 (2 점), 디지털 입력 (2 점), 밸브 제어 출력 (2 점)와 디지털 통신 (하트, 모드 버스 / TCP)가 다음과 같은 표준에 따라 증명된다고 TDLS8000은 예상합니다. IEC 61508 :전기적 / 전자적 / 프로그램 가능한 전자적 관련 시스템의 기능 안전 ; 단일 분석기 사용을 위한 SIL 2 역량, 듀얼 분석기 사용을 위한 SIL 3 역량.
해양 증명서 DNV 형식 승인
