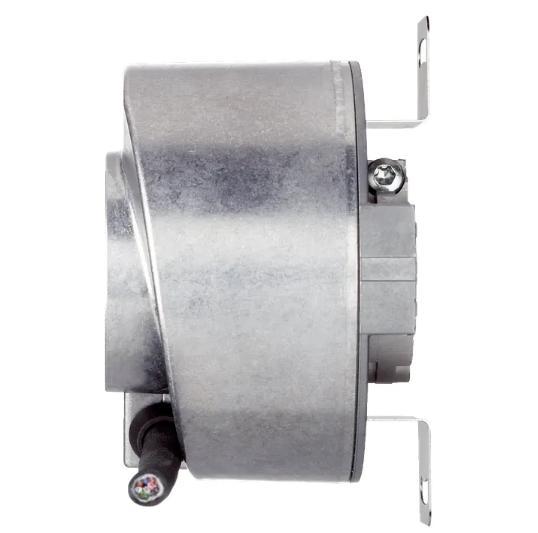

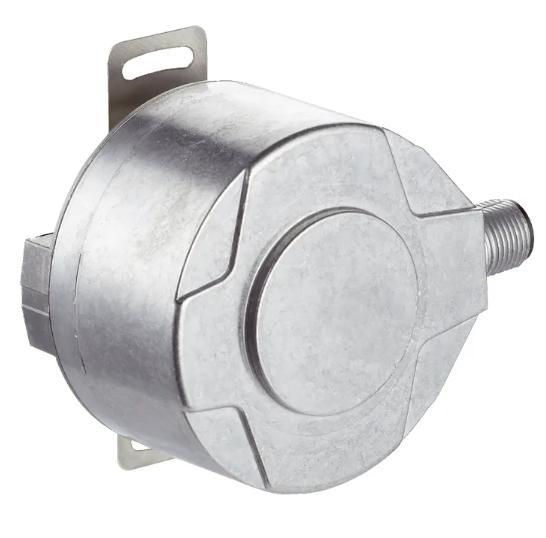

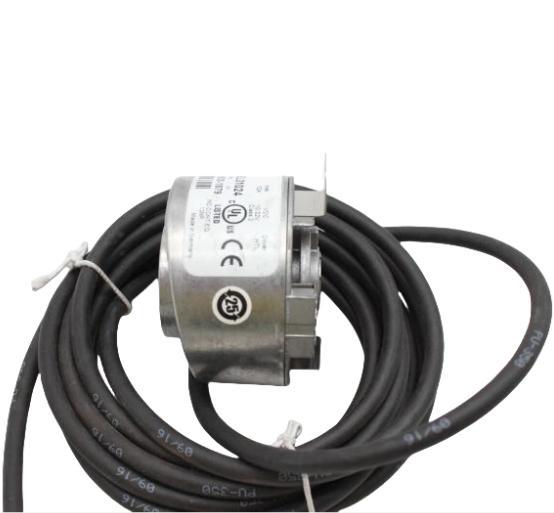

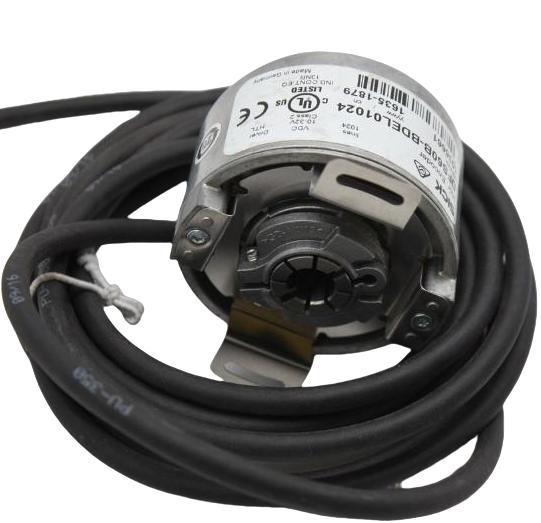

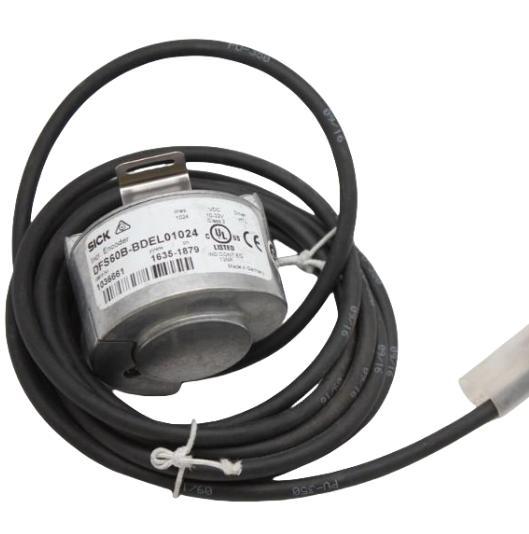

병든 DFS60B-BDEL01024 인크레멘탈 엔코더
| 원래 장소 | 독일 |
|---|---|
| 브랜드 이름 | Sick |
| 인증 | CCC,CE |
| 모델 번호 | DFS60B-BDEL01024 |
| 최소 주문 수량 | 1 |
| 가격 | $270 |
| 포장 세부 사항 | 오리지널 포장 |
| 배달 시간 | 5-8 근무일 |
| 지불 조건 | L/C,D/A,D/P,T/T |
| 공급 능력 | 1000pc/월 |
제품 상세 정보
| 신호 채널 수 | 6-채널 | 초기화 시간 | 40ms |
|---|---|---|---|
| 출력 주파수 | 600kHz 이하 | 공급 전압 | 10 ... 32 v |
| 강조하다 | Sick DFS60B 인크리멘탈 인코더,차차 압력 측정기 인코더,보증과 함께 인크리멘탈 인코더 |
||
제품 설명
1. 고정밀 측정 성능
- 해상도: 회전당 고정 1024 펄스, 방향 식별을 위해 채널 A와 B 사이의 90° 전기 위상 편이SICK
- 매우 낮은 각도 오류: 최대 총 편차 ±0.05°, 펄스 폭 편차 ±0.008°, 안정적인 위치 정확도 보장SICK
- 내장형 단일 제로 기준 Z 신호; 유연한 원점 복귀 논리를 위해 프로그래밍 가능한 제로 펄스 폭(90°/180°/270°)
- 최대 600kHz의 최대 출력 주파수, 고속 모션 피드백 지원
- A/B 직각위상 신호를 통한 양방향 회전 감지
2. 유연한 프로그래밍 가능 전기 인터페이스
- 범용 듀얼 신호 출력: 하드웨어 교체 없이 프로그래밍 가능한 TTL(RS-422) / HTL 푸시풀
- 넓은 공급 전압 범위: 4.5 VDC ~ 32 VDC, PLC, 서보 드라이브 및 모션 컨트롤러 전원 시스템과 호환 가능
- 완전한 회로 보호: 역극성 보호, 채널 단락 보호(최대 30초까지 단락 허용)SICK
- 차동 잡음 방지 전송을 위한 6개 신호 채널(A, /A, B, /B, Z, /Z)
- 채널당 최대 부하 전류: 30mA, 안정적인 장거리 신호 전송
3. 견고한 기계적 설계 (Blind Hollow Shaft Type)
- 하우징 직경: 60mm, 다이캐스트 알루미늄 하우징, 경량 ~0.2kg

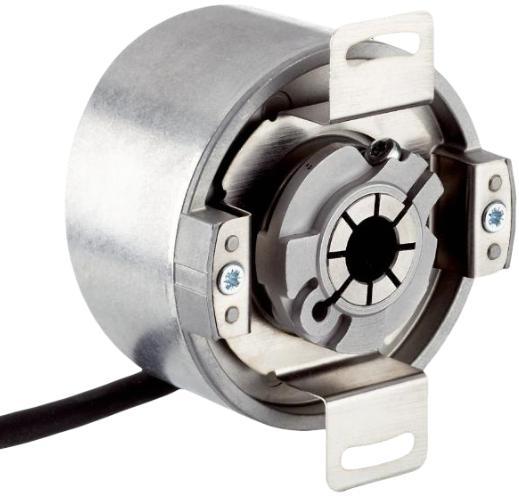

- 블라인드 중공축 구조, 전면 클램핑 콜릿이 있는 내부 축 직경 12mm, 축 확장 없이 모터 축에 쉽게 장착 가능SICK
- 스테인레스 스틸 샤프트, 낮은 시동 토크(0.8Ncm) 및 작동 토크(0.6Ncm), 모터 부하 손실 감소
- 우수한 샤프트 오프셋 공차: 정적 방사형 ±0.3mm / 축방향 ±0.5mm; 동적 방사형 ±0.1mm / 축방향 ±0.2mm, 작은 샤프트 오정렬에 맞춰 조정
- 최대 연속 작동 속도: 6,000rpm; 빠른 동적 모션을 위한 최대 500,000rad/s²의 각가속도
- 매우 긴 베어링 수명: 3.6*101⁰ 회전, 교체 빈도 감소
4. 가혹한 환경 저항
- 인클로저 보호 등급: 케이블 플러그가 일치하는 샤프트 측과 커넥터 측 모두 IP65, 방진 및 방적형SICK
- 넓은 작동 온도: -40 °C ~ +100 °C, 냉장 보관, 가열로 및 실외 장비에 적합
- 탁월한 진동 방지 및 충격 방지 기능: 진동 저항: 30g, 10Hz~2,000Hz 충격 저항: 70g, 6ms(EN 60068-2-27에 따름)SICK
- EN 61000-6-2 / EN 61000-6-4를 준수하는 EMC, 산업용 전자기 간섭에 대한 강력한 내성
- 90% 상대 습도 허용(비응결)
5. 유연한 설치 및 연결
- 방사형/축 회전식 케이블 아웃렛, 배선 중 케이블이 심하게 구부러지지 않음, 설치 공간 절약
- 여러 개의 일치하는 케이블 커넥터 옵션, 편리한 현장 배선
- 전체 크기가 콤팩트하여 모터, 컨베이어 및 공작 기계의 제한된 설치 공간에 적합
- 전면 클램프 중공축 설계로 별도의 커플링 부품 없이 빠른 조립 및 분해 가능
6. 낮은 유지보수 및 긴 서비스 수명의 장점
- 비접촉식 광학 스캐닝 원리, 엔코더 코어 내부에 기계적 마모 없음
- 프로그래밍 가능한 신호 출력은 예비 부품 모델을 통합하고 재고 비용을 절감합니다.
- 내장된 포괄적인 전자 보호 기능으로 현장 배선 오류로 인한 회로 소진 방지
- 높은 기계적 충격/진동 저항으로 인쇄, 포장 기계와 같은 진동 장비의 고장률을 최소화합니다.
- 베어링 수명이 길어 장비 연속 작동 시간이 연장됩니다.
7. 일반적인 산업 응용 분야
- 서보 모터 속도 및 위치 피드백
- 인쇄, 포장, 섬유 기계 길이 계산
- 컨베이어 벨트 속도 모니터링 및 위치 지정
- CNC 공작기계 보조축 측정
- 물류 리프팅 및 핸들링 장비 모션 제어
