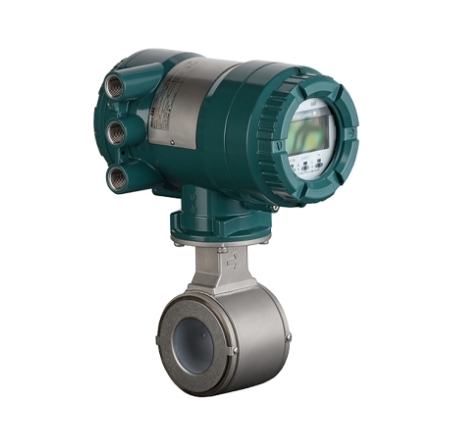

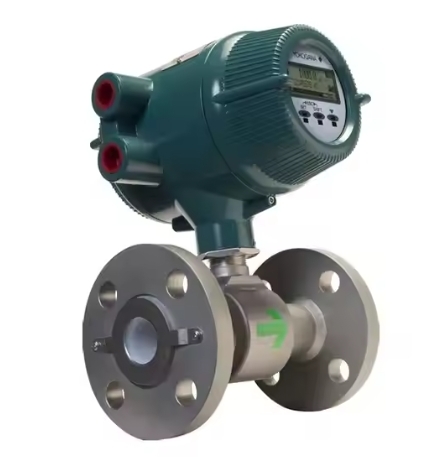

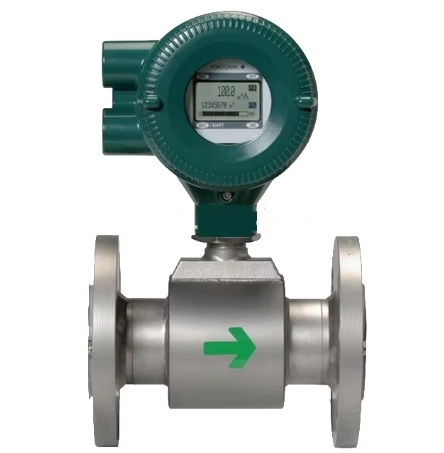

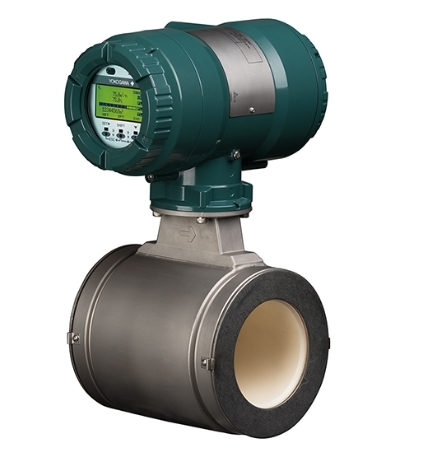

요코가와 AXG050 전자기 흐름계

• 우수한 0점 안정성을 위해 낮은 주파수 흥분과 강한 소음 방지 능력과 빠른 반응을 위해 높은 주파수 흥분을 결합합니다.
• 고농도 매립물, 저전도성 유체 및 펄싱 흐름의 흐름 소음 간섭을 제거합니다.

• 기본 정확도:측정된 흐름률의 ±0.15% (최적정정 범위); 표준 FS ±0.3%
• 반복성 ≤ ±0.05%
• 전향/반향 통산기와 함께 양방향 흐름 측정 지원

• 명목 지름: DN50 (2 인치)
• 라이너 옵션: 고 순수 PFA / 고체 세라믹 튜브
• 다중 전극 재료 선택: 316L SS, Hastelloy, Tantalum, 플래티넘-이리디움, 강한 부식 / 가려기 매체에 대한 텅스텐 탄화물YCA Store
• 프로세스 연결: ASME 클래스150/300 플랜지, 웨이퍼, 트리 클램프 위생 연결

파이프 라인에서 분리하지 않고 미터 건강 점검을 완료합니다.

1. 전극 접착 및 단열 붕괴 진단
2. 유체 전도성 및 흐름 소음 실시간 모니터링
3. 흥분 코일, 배선 케이블 및 회로 오류 탐지
4. 예측 유지보수를 위한 역전 로그 저장

매체의 상태를 지속적으로 추적하여 스케일링, 퇴적 또는 매체의 구성 변경을 조기에 경고하고 계획되지 않은 폐쇄를 줄입니다.

• 내장 메모리 + 마이크로SD 카드 슬롯: 모든 매개 변수 세트, 트렌드 곡선, 캘리브레이션 기록 저장
• 한 클릭으로 복사/복원 설정
• 흐름, 총, 전도성, 온도를 위한 미리 정의된 경향 표시 화면

• IEC 61508 기능 안전 표준을 준수합니다
• 단일 미터 설치를 위한 SIL2 인증; 불필요한 듀얼 미터 설치를 위한 SIL3 인증
• 화학, 석유 및 가스, 광산 위험 구역에서 안전 장비 시스템 (SIS) 에 적합합니다. 요코가와 E...

최대 4개의 구성 가능한 I/O 채널:

• 4~20mA 아날로그 입력/출력
• 전체화용 펄스/주파수 출력
• 디지털 상태 경보 입력/출력
• 질량 흐름/에너지 칼로리 계산을 위한 온도 입력 지원

• HART 7 표준
• PROFIBUS PA
• 에더넷/IP
• FOUNDATION 필드버스 DCS, PLC 및 산업용 IoT 플랫폼과의 원활한 통합

• 큰 백라이트 LCD 다채로운 디스플레이, 넓은 관점
• 9개의 세계 언어 (영어, 중국어, 독일어, 프랑스어, 스페인어, 러시아어 등)
• 단계별로 시작 마법사가 시공 시간을 줄입니다.
• 오류를 방지하기 위한 다단계 운영 비밀번호 권한
• 시끄러운 경보 기능: 장애가 발생하면 백라이트가 자동으로 깜박입니다.

송신기 가구: IP66 / IP67; 방화 방지 Ex d, 본질적 안전

• 중간 온도: PFA 라인 -20 ~ +180°C; 세라믹 라인 최대 +200°C
• 환경 온도: -40 ~ +60°C
• 설계 압력 ASME 300급까지
• 제로 압력 손실 (전공 튜브 설계, 흐름 장애가 없습니다)

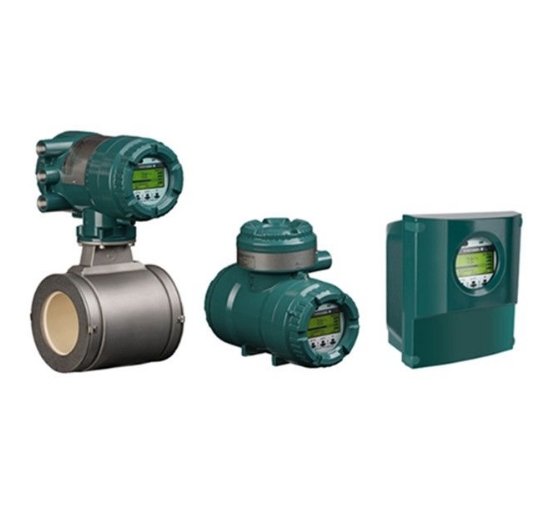

1. 통합형: DN50 센서에 직접 장착된 송신기 (AXG050 통합형)

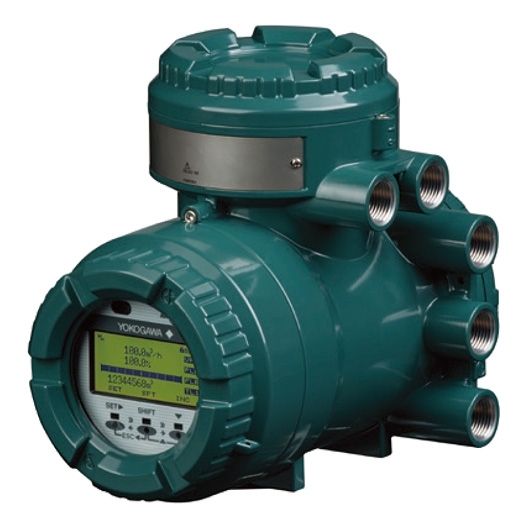

2. 원격 스플릿 타입: 고온 또는 좁은 공간 파이프 라인을 위한 장거리 케이블과 별도의 송신기와 센서

가도 액체를 측정하는 데 적합합니다.

• 화학적으로 부식하는 액체, 산/알칼리 용액
• 광산 매료, 펄프 및 종이 블랙 리커
• 석유 및 가스 생산 물, 폐수
• 식품 및 음료 위생용 매체 (NSF61 식수 인증이 가능합니다)
• 시립 물 공급 및 하수 처리

1. 이중 주파수 안정적인 제로 포인트 덕분에 일상적인 제로 캘리브레이션이 필요하지 않습니다.
2. 내장된 자기 진단은 오프라인 검사 빈도를 줄여줍니다.
3. SD 카드 팩 구성은 현장 엔지니어링 시간을 단축합니다.
4. 마모 저항성 세라믹/PFA 라인러는 가러기 매체의 사용 수명을 연장합니다.
5. 비지 않은 측정 원칙, 움직이는 부품이 없습니다, 최소한의 유지 보수
