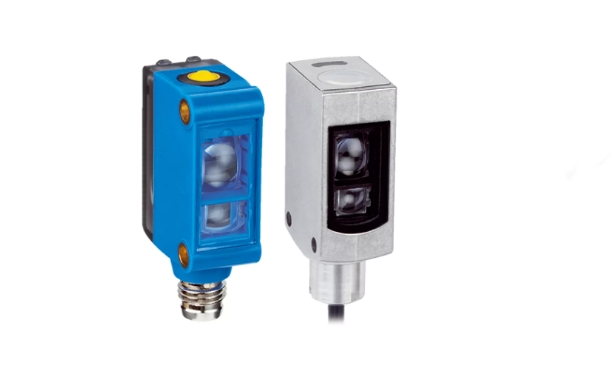

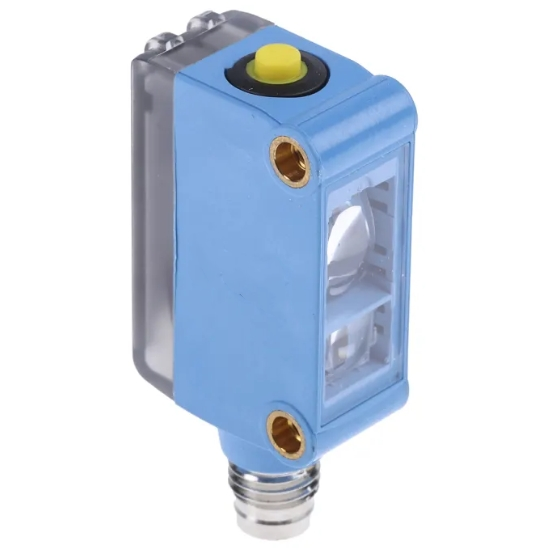

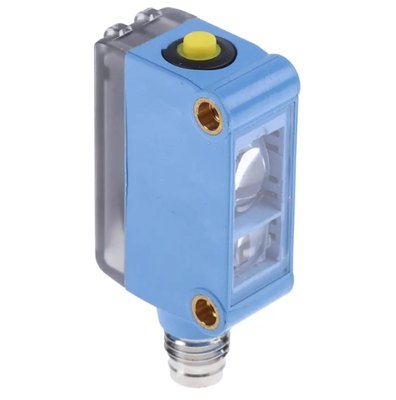

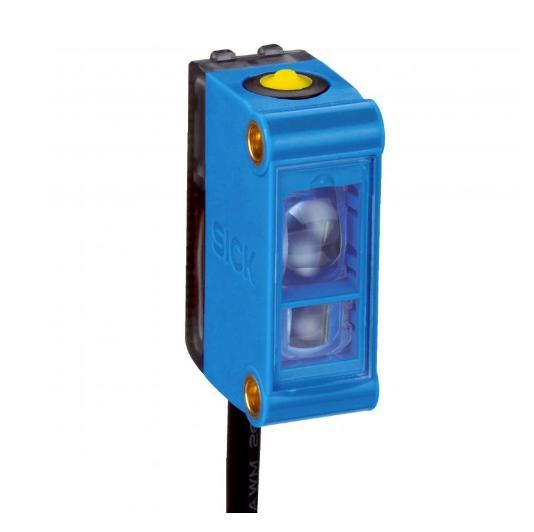

Sick KTM-WP11282P 검출 콘트라스트 센서 식별 센서
| 원래 장소 | 독일 |
|---|---|
| 브랜드 이름 | Sick |
| 인증 | CCC,CE |
| 모델 번호 | KTM-WP11282P |
| 최소 주문 수량 | 1 |
| 가격 | $150 |
| 포장 세부 사항 | 오리지널 포장 |
| 배달 시간 | 5-8 근무일 |
| 지불 조건 | L/C,D/A,D/P,T/T |
| 공급 능력 | 1000pc/월 |
제품 상세 정보
| 치수 | 12*31.5*21mm | 감지거리 | 12.5mm 이하 |
|---|---|---|---|
| 감지 거리 허용 오차 | ± 3mm | 공급 전압 | 12V DC ... 24V DC |
| 무게 | 20g | ||
| 강조하다 | KTM-WP11282P 콘트라스트 센서,감지 콘트라스트 센서,차차 압력 측정 센서 |
||
제품 설명
기본 개요
KTM-WP11282P는RGB 색상 대비 마크 센서SICK KTM Prime 시리즈는 고속 자동화 생산 라인에서 포장 인쇄 등록 표시 감지, 라벨 위치 지정 및 재료 대비 식별을 위해 특별히 설계되었습니다. 3색 RGB 광원과 고정밀 그레이스케일 알고리즘을 채택하여 희미한 대비 표시, 광택 있는 포장 필름 및 복잡한 인쇄 배경을 안정적으로 식별합니다.
핵심 기술 사양
광학 매개변수
- 광원: RGB 3색 LED(470nm 파란색/525nm 녹색/625nm 빨간색)
- 정격 감지 거리:12.5mm, 공차 ±3mm
- 스폿 치수: 1.6mm * 9.5mm 스트립 모양의 광점
- 그레이스케일 해상도: 20레벨 고화질 그레이스케일 인식
- LED 수명: 주변 온도 25℃에서 100,000시간
전기적 성능
- 공급 전압: DC 12V ~ 24V(공차 -10% ~ +20%), 리플 ≤ 5Vpp
- 전류 소비: < 50mA
- 응답 시간: 32μs; 최대 스위칭 주파수15kHz; 신호 지터 ≤15 µs
- 출력 유형: PNP 트랜지스터 출력, 최대 부하 전류 50mA
- 스위치 모드: Light-on/Dark-on 구성 가능
- 내장 보호: 역극성 보호, 출력 단락 보호, 간섭 방지 펄스 억제
- 고정 꺼짐 지연: 32ms; 비휘발성 메모리에 저장된 매개변수 티칭
연결 및 기계적 구조

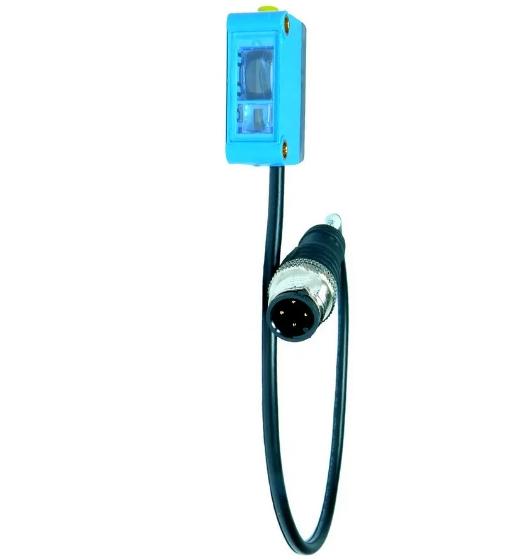

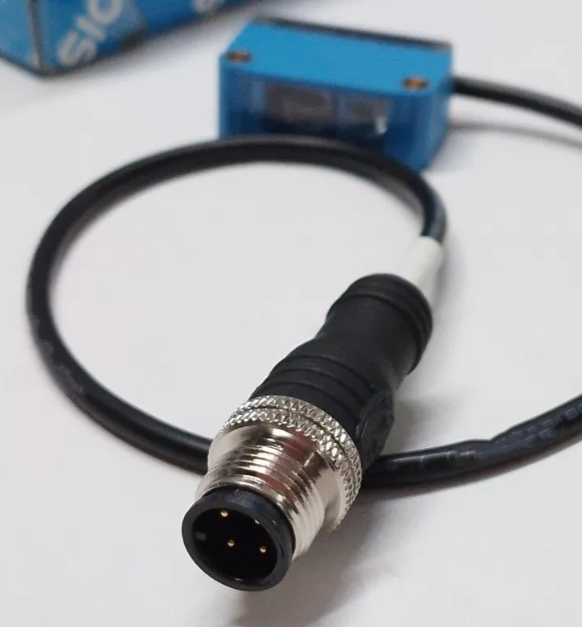

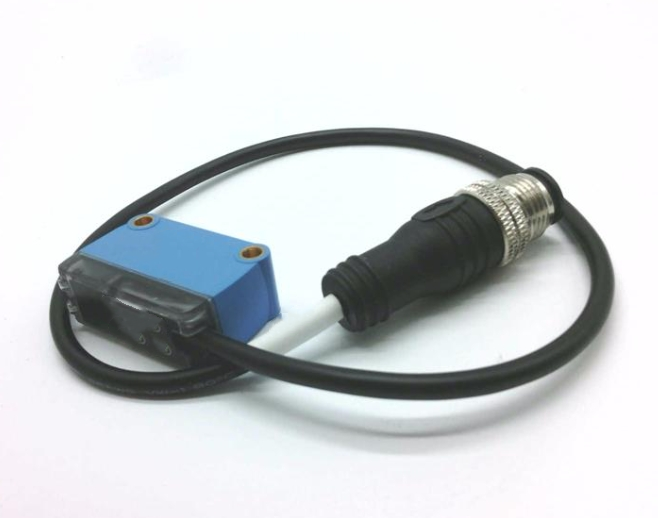

- 케이블: 4핀 M12 수 커넥터가 포함된 통합 0.2m 케이블
- 하우징 재질: ABS 플라스틱; 렌즈 재질 : PMMA
- 보호 등급:IP67 방진 및 방수
- 작동 온도: -10 ℃ ~ +55 ℃; 보관 온도: -20 ℃ ~ +75 ℃
- 순중량: 단 20g, 초소형 미니 사이즈
표시 및 교육 모드
- 상태 표시기: 전원 공급용 녹색 LED; 출력 상태 전환을 위한 노란색 LED
- 다양한 티치인 방법:
- 온보드 버튼 정적 2점 티칭
- 동적 자동 임계값 티칭
- 외부 ET 와이어 원격 티치인, PLC 원격 매개변수 설정 지원
주요 장점 및 특징
- 3색 RGB 적응형 감지, 복잡한 마크에 대한 강력한 적응성
최적의 대비 채널을 찾기 위해 빨간색/녹색/파란색 광원을 자동으로 전환합니다. 일반 단색 센서로는 식별할 수 없는 희미한 색상 표시, 다색 인쇄 배경, 투명 필름, 반사 광택 포장재 등을 감지할 수 있어 오감지율을 크게 줄일 수 있습니다.
- 고속 생산 라인을 위한 초고속 응답
32 µs의 매우 짧은 응답 시간과 15 kHz의 높은 스위칭 주파수는 고속 인쇄, 슬리팅, 라벨링 및 백 제조 장비와 완벽하게 일치하여 지연이나 누락 없이 안정적인 추적 및 위치 지정을 실현합니다.
- 손쉬운 현장 디버깅을 위한 다양하고 유연한 교육 방법
로컬 버튼 교육 및 외부 와이어 원격 교육을 지원합니다. 작업자는 기계에서 임계값 설정을 완료할 수 있으며, 센서를 분해하지 않고도 상위 컴퓨터에서 원격으로 매개변수를 구성할 수 있어 장비 형식 전환 및 일괄 시운전에 편리합니다.
- 좁은 설치 공간을 위한 소형 경량 컴팩트 구조
매우 작은 부피와 20g의 무게로 기계식 암, 소형 고정 장치 및 포장 기계의 제한된 설치 위치에 쉽게 설치할 수 있습니다. 빠른 브래킷 장착을 위한 표준 나사 고정 구멍.
- IP67 산업용 밀봉 및 완벽한 회로 보호
IP67 엔클로저는 작업장 먼지, 물 튀김 및 가벼운 오일 미스트를 방지합니다. 다층 회로 보호는 배선 오류 및 전압 서지로 인한 손상을 방지하여 열악한 포장 공장 환경에 적응합니다.
- 안정적인 간섭 방지 및 긴 서비스 수명
디지털 안티 펄스 간섭 필터는 주변광 깜박임과 기계적 진동으로 인한 신호 변동을 제거합니다. 수명이 긴 RGB LED는 연중무휴 연속 작동을 위해 유지 관리 빈도와 예비 부품 교체 비용을 줄여줍니다.
- 뛰어난 호환성을 갖춘 표준 산업용 인터페이스
PNP 출력은 주류 PLC, 서보 컨트롤러 및 카운터 모듈과 일치합니다. M12 4핀 표준 커넥터는 산업 자동화 배선 액세서리에 범용으로 사용됩니다.
일반적인 애플리케이션 시나리오
- 인쇄기, 슬리팅 머신, 라미네이팅 머신의 등록 표시 추적
- 라벨링 기계의 라벨 감지 및 위치 지정
- 포장백 절단 및 밀봉 위치 확인
- 의약품, 식품, 생활화학제품 포장라인 자재계산 및 누락검사
- 유연한 포장 필름 가장자리 및 색상 표시 인식
