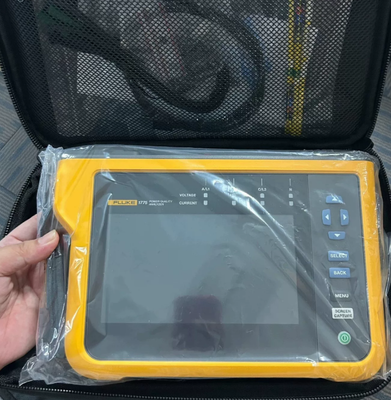

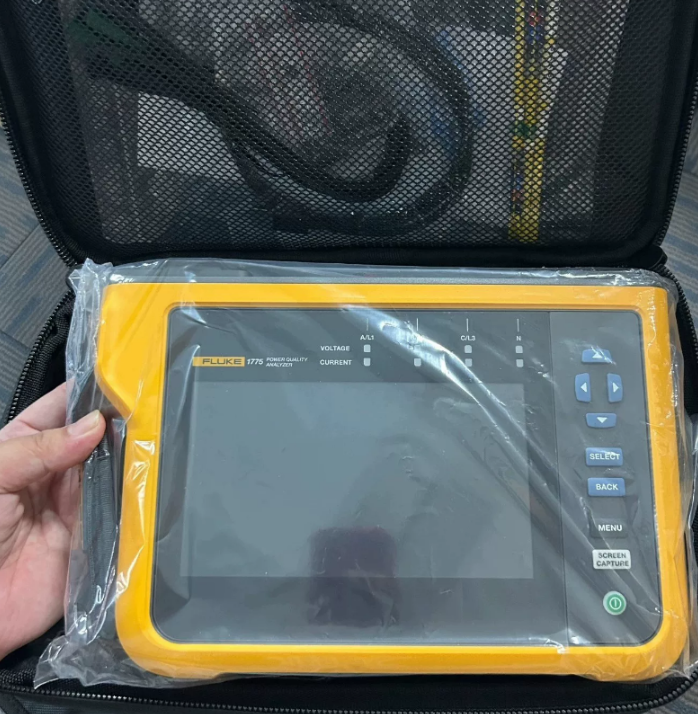

신규 원본 3단계 전력 품질 분석기 플루크 1775
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Fluke |
| 인증 | CE |
| 모델 번호 | 1775 |
| 최소 주문 수량 | 1 |
| 가격 | US$8440/pc |
| 포장 세부 사항 | 판지 상자 |
| 배달 시간 | 1 주 |
| 지불 조건 | L/C,D/A,D/P,T/T,웨스턴 유니온 |
| 공급 능력 | 500개 |
제품 상세 정보
제품 설명
사양: Fluke 1770 시리즈 3상 전력 품질 분석기
주요 기능
| 전압 입력 | |
|---|---|
| 입력 수 | 입력 4개, 3상 및 PE 기준 중성선(커넥터 5개) |
| 측정 카테고리 | 1000V CAT III / 600V CAT IV |
| 최대 입력 전압 | 1000V rms / 1000V dc(1700Vpk) |
| 공칭 전압 범위 | Wye 및 단상: 가변(50V – 1000V) 델타: 가변(100V – 1000V) 공칭 전압(V)에 대한 IEC 61000-4-30 클래스 A 준수소음) 100V ~ 690V |
| 입력 임피던스 | PP와 PN 간 10MΩ, P-PE와 N-PE 간 5MΩ |
| 대역폭 | 과도 현상을 제외한 PQ 측정의 경우 DC ~ 30kHz |
| 해결 | 24비트 동기 샘플링 |
| 샘플링 주파수 | 50/60Hz에서 80kS/s |
| 스케일링 | 1:1, 변압기 사용에 따라 가변 |
| 과도 전압 | |
|---|---|
| 측정 범위 | ±8kV |
| 샘플링 속도 | 1775: 1MS/초 1777: 1MS/초, 20MS/초 |
| 대역폭 | DC ~ 1MHz |
| 방아쇠 | 조정 가능한 트리거 레벨. 1.5kHz를 초과하는 고주파 구성요소에서 트리거 |
| 해결 | 14비트 동기 샘플링 |
| 현재 입력 | ||
|---|---|---|
| 입력 수 | 4개 입력 3상 및 중성, 부착된 센서에 자동으로 범위 선택 | |
| 범위 | 교류 | i17XX-FLEX1500의 경우 1A ~ 1500A 12 i17XX-FLEX1500 사용 시 1A ~ 1500A 18 i17XX-FLEX1500 사용 시 1A ~ 1500A 24 i17XX-FLEX3000의 경우 3A ~ 3000A 24 i17XX-FLEX6000 사용 시 6A ~ 6000A 36 클램프 i40s-EL 사용 시 40mA ~ 40A 클램프 i400s-EL 사용 시 4A ~ 400A |
| DC | 80i-2010-EL 클램프 사용 시 20A ~ 2000A | |
| 대역폭 | DC~30kHz | |
| 해결 | 24비트 동기 샘플링 | |
| 샘플링 주파수 | 50/60Hz에서 80kS/s | |
| 스케일링 | 1:1, 가변 | |
| 입력 전압 | 클램프: 50mV / 500mV rms; CF 2.8 로고스키 코일: 50Hz에서 15mV/150mV rms, 60Hz에서 18mV/180mV rms; CF 4 모두 공칭 프로브 범위에서 |
|
| 입력 임피던스 | 11kΩ | |
| 보조 입력 | |
|---|---|
| 17XX-AUX 어댑터를 통한 유선 연결 | |
| 입력 수 | 2 |
| 입력 범위 | 직접: 0V dc ~ ± 10V dc 0V ~ 1000V DC |
| 입력 임피던스 | 직접: 2.92MΩ |
| 스케일 팩터 | 형식: mx + b(이득 및 오프셋) 사용자 구성 가능 |
| 표시단위 | 사용자 구성 가능(최대 8자, 예: °C, psi 또는 m/s) |
| 데이터 수집 전압 및 전류 | |
|---|---|
| 입력 주 주파수 | DC, 50/60Hz 15%(42.5Hz ~ 57.5Hz, 51Hz ~ 69Hz) |
| 토폴로지 | 1-Φ, 1-Φ IT, 분할 위상, 3-Φ 델타, 3-Φ YIT, 3-Φ Aron/Blondel(2요소 델타), 3-Φ 델타 오픈 레그, 3-Φ 하이 레그 델타 |
| 데이터 저장 | Fluke 1773/1775: 8GB 내장(microSD 카드로 확장 가능) Fluke 1777: 32GB microSD 카드(설치됨) |
| 메모리 크기 | 1분 간격과 100개의 이벤트로 구성된 8주 동안의 일반적인 10개 로깅 세션입니다. 가능한 로깅 세션 수와 로깅 기간은 사용자 요구 사항에 따라 다릅니다. |
| 실시간 정확도 | 내부: 3ppm(일당 0.26초, 월당 8초) NTP(인터넷 시간): 인터넷 대기 시간에 따라 다르지만 일반적으로 UTC에 대한 절대값은 0.1초 미만입니다. GPS: UTC 기준 절대값 < 1ms |
| 추세 간격 | |
|---|---|
| 측정된 매개변수 | 작동 설명서를 참조하세요 |
| 추세 간격 | 사용자 선택 가능: 1초, 3초, 5초, 10초, 30초, 1분, 5분, 10분, 15분, 30분 |
| 평균 간격 최소/최대 값 | 전압, 전류: ½ 사이클 RMS(50Hz에서 20ms, 60Hz에서 16.7ms) 보조, 전원: 200ms |
| 총 고조파 왜곡 | 전압 및 전류에 대한 THD는 50개 고조파에서 계산됩니다. |
