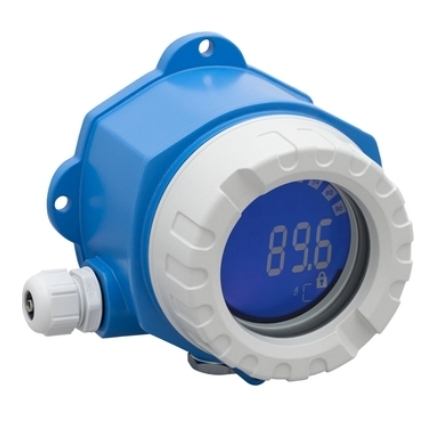

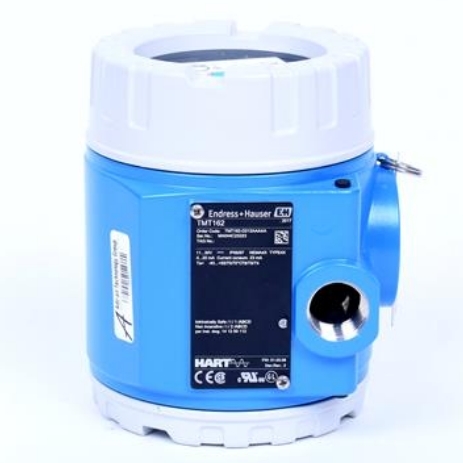

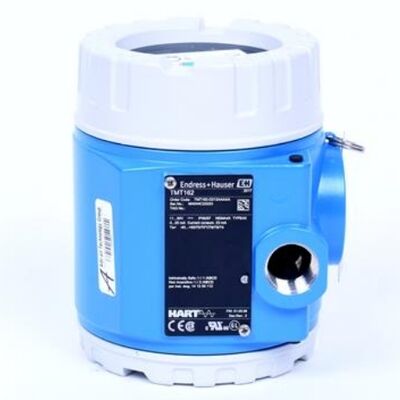

Endress+Hauser TMT162-A21331BAE 온도 트랜스미터(2개의 범용 센서 입력 포함)
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Endress+Hauser |
| 인증 | CCC,CE |
| 모델 번호 | TMT162-A21331BAE |
| 최소 주문 수량 | 1 |
| 가격 | $1370 |
| 포장 세부 사항 | 오리지널 포장 |
| 배달 시간 | 5-8 근무일 |
| 지불 조건 | L/C,D/A,D/P,T/T |
| 공급 능력 | 100개/월 |
제품 상세 정보
| 산출 | 4 ... 20 MA | 보조 전원 공급 장치 | 11.5...42V DC(HART) |
|---|---|---|---|
| 데이터 전송 속도 | 31.25kBit/s | 구성 가능한 값 | -40 ~ +85°C(-40 ~ +185°F) |
| 강조하다 | 엔드레스+하우저 TMT162 온도 송신기,유니버설 센서 입력을 갖춘 온도 송신기,보증과 함께 차차 압력 측정기 |
||
제품 설명
1. 제품개요
TMT162-A21331BAE는2채널 범용 HART® 현장 온도 트랜스미터Endress+Hauser iTEMP 시리즈는 산업 공정 플랜트의 현장 온도 변환, 신호 전송 및 센서 모니터링을 위해 설계되었습니다. 이 특정 모델은 알루미늄 필드 하우징, 백라이트 회전형 디스플레이, 갈바닉 절연 및 전체 위험 지역 인증을 갖추고 RTD, 열전대, 저항 및 mV 신호에 대한 이중 독립 센서 입력을 지원합니다. 이는 원격 구성 및 진단 관리를 위해 휴대용 커뮤니케이터, DCS 및 PLC 시스템과 호환되는 HART 디지털 통신을 통해 다중 유형 온도 센서 신호를 표준 4~20mA 아날로그 출력으로 변환합니다.
2. 핵심 기술적 특성
범용 듀얼 센서 입력
- Pt100/Pt1000 RTD, 모든 표준 열전대(K/J/T/S/R/B/E/N), 저항(Ω) 및 밀리볼트(mV) 센서에 대한 2개의 독립적인 측정 채널 지원
- 이중 채널 기능: 중요한 공정 안전을 위한 평균값, 차이 계산, 센서 이중화 비교
- 높은 측정 정확도: 일반 작동 조건에서 Pt100의 경우 0.1K 이하, 우수한 장기 안정성
HART 통신 및 전기 성능
- 표준 HART 7 프로토콜, 확장 가능한 4~20mA 아날로그 출력; 멀티드롭 모드 지원
- 넓은 전원 공급 장치 범위: 11.5~42V DC, 역극성 보호, 최대 부하 전류 ≤23mA
- 센서 입력과 전류 출력 사이의 2kV 갈바닉 절연, 접지 루프 간섭 제거
- 이중 매개변수 쓰기 보호: 무단 수정을 방지하기 위한 하드웨어 DIP 스위치 잠금 + 소프트웨어 비밀번호 잠금
- 센서 파손/단락 경보를 위해 NAMUR NE43을 준수하는 구성 가능한 오류 전류 값

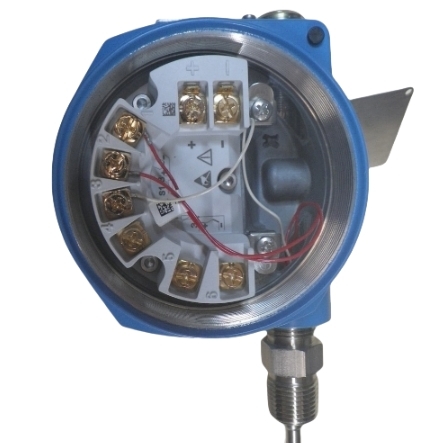

기계 및 하우징(A21331BAE 구성)
- 다이캐스트 알루미늄 이중 구획 하우징, IP66/IP67 보호, 방진 및 방수 기능
- 배선 단자함과 전자 장치함을 분리하여 배선의 습기로 인해 회로 기판을 오염시키는 것을 방지합니다.

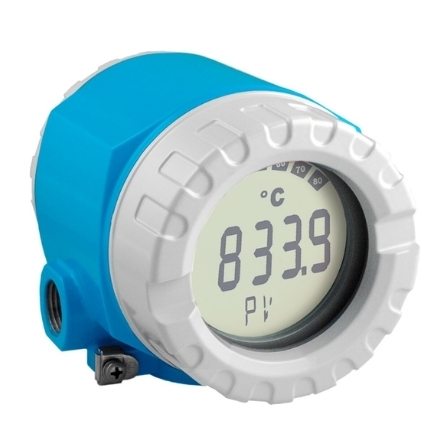

- 통합형 회전식 백라이트 LCD 디스플레이(90° 조정 가능), 측정값, 막대 그래프, 채널 상태 및 진단 코드 표시
- 유연한 현장 배선을 위한 다중 케이블 글랜드 포트; 진동과 습기에 강한 컴팩트한 전자 모듈
- 작동 주변 온도: -40 °C ~ +85 °C
글로벌 위험 및 기능 안전 인증
- Zone 0/1/2 위험 장소에 대한 ATEX, IECEx, FM, CSA 방폭 승인(Ex ia / Ex d / 분진 점화 방지)
- 안전 계측 시스템(SIS)에 대해 IEC 61508에 따라 SIL 2 인증을 받았으며 ESD 및 EMC 산업 표준을 충족합니다.
- 해양 석유 및 가스 적용 분야에 대한 해양 승인 가능
표준화된 NAMUR 진단 기능
전체 NAMUR NE107 규격 자가 진단으로 다음을 자동으로 식별합니다.
- 센서 단선, 단락, 범위 외 측정
- 송신기 하드웨어 고장, 전원 공급 장치 이상
- 메모리 오류, 통신 오류; 디스플레이 또는 HART 커뮤니케이터를 통해 판독 가능한 진단 코드
3. 주요 장점
-
듀얼 채널 범용 센서 호환성으로 예비 부품 재고 감소
하나의 단일 트랜스미터는 모든 주류 온도 센서를 지원하여 이중 지점 온도 모니터링, 차등 온도 계산 및 중복 센서 검증을 가능하게 하여 조달 및 재고 비용을 절감합니다.
-
열악한 작업장 조건을 위한 이중 구획 견고한 하우징
별도의 배선 및 전자 챔버는 습기, 먼지 및 부식성 가스를 격리합니다. 완전히 포팅된 회로 기판은 화학, 전력 및 광산 현장에 탁월한 방진 성능을 제공합니다.
-
높은 절연으로 접지 루프 측정 오류 제거
센서 측과 출력 측 사이의 2kV 갈바닉 절연은 다중 센서 필드 배선의 전위차로 인한 신호 드리프트를 해결하여 안정적인 온도 판독을 보장합니다.
-
편리한 로컬 및 원격 작동
- 로컬: 휴대용 도구 없이 현장에서 직접 읽을 수 있는 회전식 백라이트 LCD
- 원격: Field Xpert SFX 시리즈, 475 HART 커뮤니케이터 또는 PC 소프트웨어를 통해 구성 가능; 원격 매개변수 조정, 교정 및 오류 쿼리
-
중요한 공정 산업에 대한 완전한 안전 인증
결합된 방폭, SIL 2 및 해양 승인은 정유소, 석유화학, 발전소 및 해양 플랫폼을 포괄하여 국제 안전 감사 요구 사항을 충족합니다.
-
풍부한 지능형 진단으로 유지 관리 중단 시간 최소화
NAMUR 표준 오류 코드는 센서 또는 송신기 오류를 신속하게 찾아 현장 유지 관리 팀의 검사 시간을 단축합니다. 잠금 가능한 매개변수 설정으로 현장 오작동을 방지할 수 있습니다.
-
넓은 전압 범위와 견고한 회로 보호
불안정한 산업용 DC 전원에서도 안정적으로 작동합니다. 내장된 과전압, 역방향 연결 및 단락 보호 기능은 복잡한 전기 환경에서 서비스 수명을 연장합니다.
4. 일반적인 응용 시나리오
- 화학 및 석유화학 플랜트의 반응기, 파이프라인, 용광로 및 저장 탱크의 온도 모니터링
- 발전소 보일러, 터빈 및 급수 온도 측정
- 석유 및 가스 육상 및 해상 위험 지역 온도 감지
- 식품, 제약 위생 공정 온도 제어
- 수처리, 야금 및 광업 산업 온도 루프 모니터링
- 안전 계장 시스템(SIS) 과열 보호 인터록
