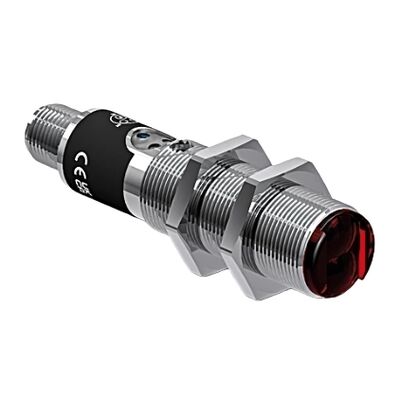

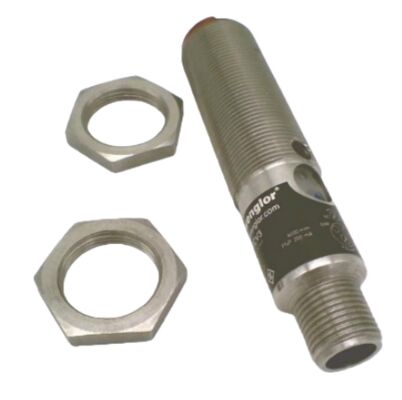

Wenglor LD86PCV3 반사 센서는 반사 장치와 함께 사용해야합니다.

LD86PCV3은 Wenglor에서 제조한 범용 M18 스테인레스 스틸 역반사 광전 센서입니다. 편광된 적색광과 이중 렌즈 광학 시스템을 채택하고 작동하려면 일치하는 반사경(모델 RQ100BA)이 필요합니다. 일반 산업 자동화에서 장거리 물체 존재 감지를 위해 설계된 이 제품은 내장된 편광 필터를 통해 광택 있고 거울 같은 금속 표면으로 인해 발생하는 잘못된 트리거를 효과적으로 제거하여 다양한 작업장 조건에서 안정적인 감지 성능을 제공합니다.

• 작동 범위: 최대. 표준 RQ100BA 반사경 사용 시 6,000mm(6m)
• 광원: 편광 필터가 있는 가시적 적색광
• 광학 설계: 이중 렌즈 시스템, 빔 발산 각도 5°
• 스위칭 히스테리시스: <15%
• 최대. 주변광 저항: 10,000lux
• LED 수명(25℃): 100,000시간
• 편광 기술: 반짝이는 반사 대상의 간섭을 억제합니다.

• 공급 전압: DC 10V ~ 30V
• 전류 소비(24V DC): <40mA
• 스위칭 주파수: 1kHz
• 응답 시간: 500μs
• 출력 유형: PNP 트랜지스터 출력, 최대 부하 전류 200mA
• 출력 전압 강하: <2.5V; 잔류 누설 전류 <50 µA
• 전체 회로 보호: 역극성, 단락 및 과부하 보호
• 보호 등급: III

• 하우징 재질: V2A 스테인리스 스틸(1.4305 / 303), 완전 캡슐화됨
• 스레드 크기: M18 * 1 원통형 스레드
• 보호 등급: IP67 방진 및 방수
• 조정 방법: 거리 미세 조정을 위한 온보드 전위차계
• 커넥터: 회전 가능한 M12 4핀 수 플러그
• 순중량: 37g
• 작동 온도 범위: -10 ℃ ~ +60 ℃
• 온도 드리프트: <10%

1. 편광된 적색광으로 광택 있는 물체의 잘못된 감지 방지
   통합된 편광 필터 블록은 스테인레스 스틸, 알루미늄 시트 및 광택 플라스틱의 반사를 반영하여 광택이 나는 작업물에 대해 사각지대 없이 안정적인 감지를 보장합니다.
2. 컴팩트한 M18 하우징을 사용한 6미터의 매우 긴 감지 거리
   단일 센서는 최대 6m의 측정 범위를 포괄하며 긴 컨베이어, 창고 및 물류 장비를 위한 여러 단거리 센서를 대체하여 하드웨어 및 배선 비용을 절감합니다.
3. 열악한 산업 환경을 위한 견고한 스테인리스 스틸 하우징
   V2A 스테인리스 스틸 본체는 기계적 충격, 절삭유, 오일 미스트 및 부식에 강하며 금속 가공, 스탬핑 및 고강도 생산 라인용 플라스틱 센서보다 내구성이 훨씬 뛰어납니다. IP67 완전 캡슐화로 튀는 물과 작업장 먼지를 견딜 수 있습니다.
4. 안정적인 신호 출력을 위한 듀얼 렌즈 광학 시스템
   분리된 송신 및 수신 렌즈는 빛의 혼선을 최소화하여 주변 조명이 고르지 않거나 약간의 반사경 오프셋이 있는 경우에도 일관된 스위칭 신호를 제공합니다.
5. 유연한 현장 조정 및 표준 산업용 인터페이스
   내장된 전위차계를 통해 현장에서 감지 거리를 빠르게 미세 조정할 수 있습니다. 회전 가능한 M12 4핀 커넥터는 유연한 케이블 라우팅을 지원합니다. PNP 출력은 모든 주류 PLC, 릴레이 및 자동화 제어 시스템과 완벽하게 호환됩니다.
6. 고속 스위칭 및 긴 서비스 수명, 낮은 유지 관리
   1kHz의 높은 스위칭 주파수는 고속 컨베이어 카운팅 및 물체 감지에 적합합니다. 100,000시간의 LED 수명과 완벽한 회로 보호로 고장률과 교체 빈도를 크게 줄여 연중무휴 연속 작동이 가능합니다.

장거리 컨베이어 자재 유무 감지, 창고 출입 안전 모니터링, 자동 도어 트리거 감지, 포장 라인 부품 계수, 물류 분류 장비, 공작 기계 공작물 위치 확인, AGV 영역 경계 감지, 금속 가공 광택 부품 검사.
