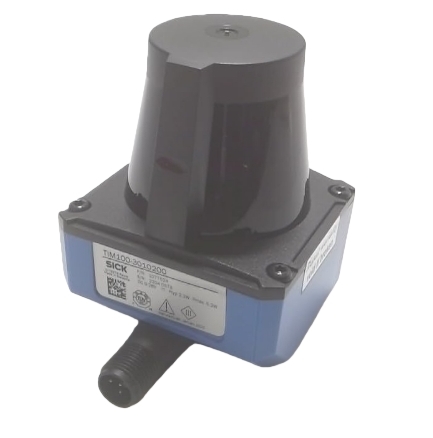

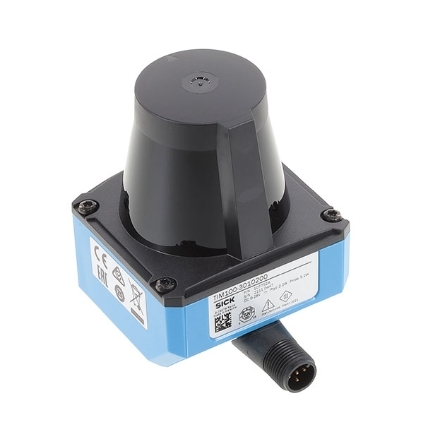

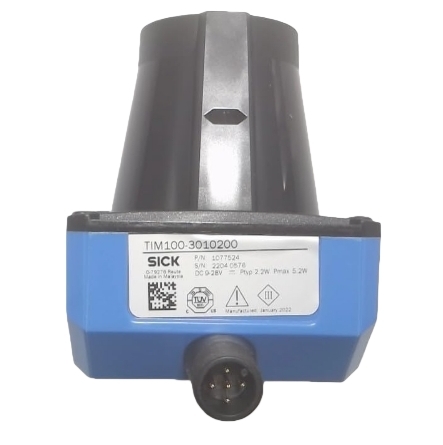

새 오리지널 Sick TIM100-3010200 리다르 센서
| 원래 장소 | 독일 |
|---|---|
| 브랜드 이름 | Sick |
| 인증 | CCC,CE |
| 모델 번호 | TIM100-3010200 |
| 최소 주문 수량 | 1 |
| 가격 | $390 |
| 포장 세부 사항 | 오리지널 포장 |
| 배달 시간 | 5-8 근무일 |
| 지불 조건 | L/C,D/A,D/P,T/T |
| 공급 능력 | 1000pc/월 |
제품 상세 정보
| 주사 주파수 | 14.5 Hz | 작동 범위 | 0.05m ... 3m |
|---|---|---|---|
| 공급 전압 | 9V DC ... 28V DC | 출력 전류 | ≤ 100mA |
| 인클로저 등급 | IP65 | 무게 | 90 Ｇ |
| 치수 | 60mm x 60mm x 75.8mm | ||
| 강조하다 | 원래 Sick TIM100 리다르 센서,새 Sick TIM100 센서,Sick TIM100 차압 측정기 |
||
제품 설명
1제품 개요
TIM100-3010200 (질서 번호 1077524) 는 SICK TiM 시리즈의 컴팩트하고 비용 효율적인 실내 2D LiDAR 레이저 스캐너로, 단거리 영역 검출을 위해 설계되었습니다.산업 자동화 및 모바일 장비의 존재 모니터링 및 충돌 방지 SICK그것은 850nm 클래스 1 적외선 레이저로 특허 HDDM + 멀티 펄스 거리 측정 기술을 채택합니다.장님 구역 없이 넓은 200° 수평 시야장 전체에서 안정적인 거리를 감지합니다.실내 환경에만 최적화되어 있으며, 복잡한 외부 데이터 처리 없이 현장 제어를 단순화하기 위해 내장된 현장 평가 논리를 통합합니다.
2핵심 기술 사양
광학 성능
- 측정 원칙: HDDM+ 고화질 거리 측정
- 광원: 850nm 적외선 레이저, 레이저 클래스 1 (눈 안전)
- 수평 스캔 각: 200°
- 각 해상도: 1°
- 스캔 주파수: 14.5 Hz
- 작업 범위: 0.05m ~ 3m
- 검출 가능한 완화: 4% ~ 1,000% (어둡고 매트한 물체와 고 반사력 반사기를 지원합니다)
- 전형적인 반응 시간: 70 ms
- 최대 주변 빛 저항성: 80,000 lx
기계 및 환경
- 차원: 60mm (W) * 60mm (D) * 75.8mm (H)
- 무게: 90g (케이블 없이)
- 격리 등급: IP65 먼지 방지 및 방수
- 보호급: III
- 표준 공장 환경의 진동 및 충격 저항성
- MTBF: 50년; MTTFD > 100년
전기 & 인터페이스
- 전원 공급: DC 10V ~ 30V
- 커넥터: 5핀 회전 가능한 M12 수컷 커넥터
- 인터페이스: IO-Link, 1개의 디지털 입력, 2개의 푸시-플러그 디지털 출력
- 내장된 현장 평가: 1개 현장 세트, 2개의 독립된 탐지 구역을 지원합니다.
- 설정 가능한 지연 & 대기 시간: 69 ms ~ 30,015 ms
- 상태 표시기: 전원 및 스위치 신호 상태를 표시하는 2개의 LED
- 구성 소프트웨어: SOPAS ET 매개 변수화, 구역 편집 및 진단
3주요 경쟁 장점
-
쉽게 통합하기 위해 초 컴팩트한 가벼운 주택
90g밖에 안되고 작은 부피로 AGV, AMR, 포장 기계 및 로봇 세포의 좁은 설치 공간에 완벽하게 적합합니다.회전 가능한 M12 커넥터는 추가 브래킷없이 유연한 배선 방향을 허용.
-
넓은 200° 파노라마 스캔 커버리지
단일 센서는 넓은 수평 영역을 덮고 여러 광전기 센서를 제거하고 하드웨어 비용과 배선 작업 부하를 줄입니다. 각도 해상도 1 °는 작은 장애물의 신뢰할 수있는 검출을 보장합니다..
-
내장 현장 평가, 간단한 제어 논리
두 개의 독립적인 스위치 구역은 소프트웨어를 통해 자유롭게 정의 할 수 있습니다. 디지털 출력은 충돌 경고, 입구 탐지 및 구역 보호를 위해 PLC 인터락을 직접 활성화합니다.추가 거리 데이터 계산이 필요하지 않습니다..
-
다양한 표면에 안정적인 측정
HDDM+ 멀티 펄스 기술은 반사력이 낮은 암흑 플라스틱, 금속 및 반사지층의 간섭을 최소화하며 표적 색이나 표면 질감에 관계없이 일관된 탐지 성능을 제공합니다.
-
눈 안전 클래스 1 레이저 & 긴 서비스 수명
클래스 1 레이저는 운영자에게 특별한 안전 보호 장치가 필요하지 않습니다. 극도로 긴 MTBF는 24/7 연속 공장 운영을 위해 유지 보수 및 교체 빈도를 크게 낮춰줍니다.
-
듀얼 IO-링크 + 디지털 출력 유연 연결
IO-Link는 원격 매개 변수 수정, 실시간 진단 데이터 업로드 및 팩 장비 관리; 모든 주류 산업 PLC와 호환되는 디지털 푸시-플러 출력.
-
IP65 산업용 장막
작업실 먼지, 물 스프래치 및 가벼운 오일 안개, 포장, 물류 및 일반 가공 실내 환경에서 안정적인 작동에 저항합니다.
4전형적인 응용 시나리오
- AGV/AMR 및 자동 트롤리의 충돌 방지
- 로봇 작업 셀 주변 보호 및 침입 탐지
- 컨베이어 라인 면적 존재 및 재료 계산
- 포장 기계 부품 탐지 및 위치 모니터링
- 창고 통로 접근 안전 모니터링
- 자동 문/바퀴틀 영역 감지
- 작은 공작기계 장애물 탐지
