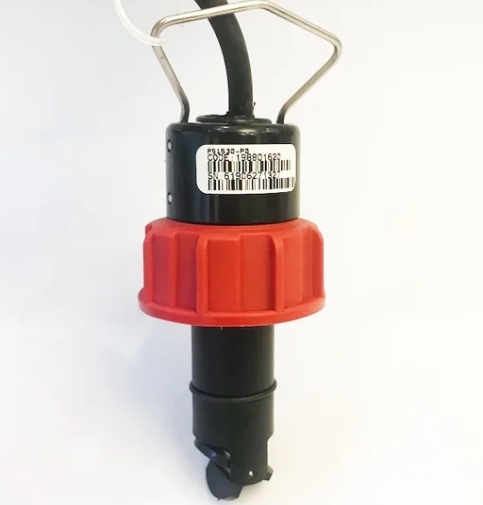

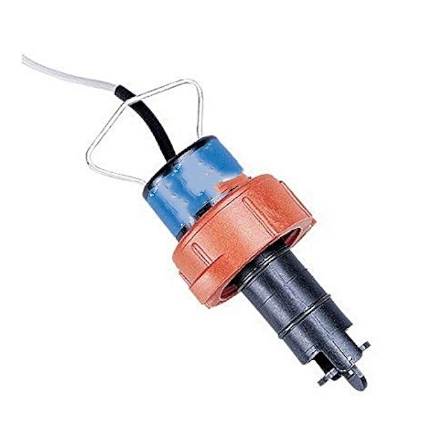

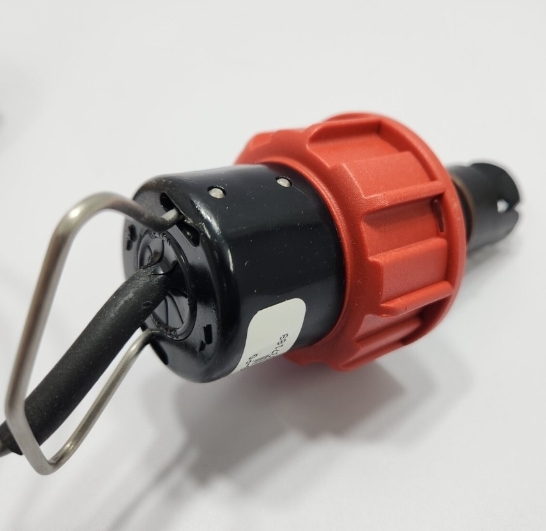

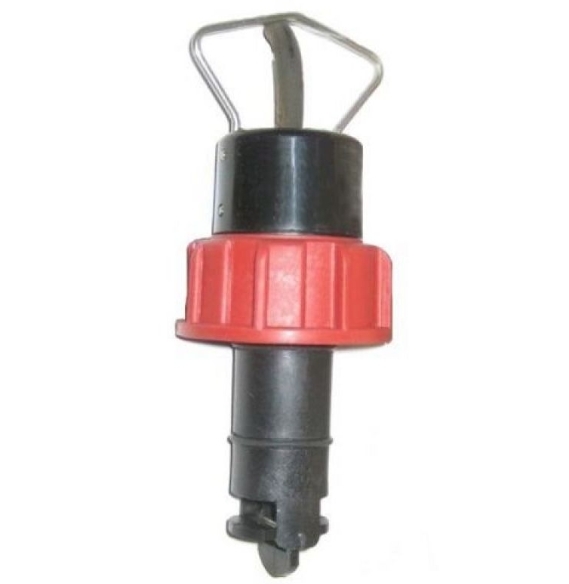

GF P51530-P1 표준 설치된 패들 휠 흐름 센서

모델 P51530-P1은 GF Signet 515 Rotor-X 삽입 외륜 유량 센서로, DN125 ~ DN200(5" ~ 8")의 중대형 파이프라인에서 액체 유량 모니터링용으로 설계되었습니다. 자체 구동 패들휠 측정 원리를 채택하여 수처리, 화학 처리 및 순수 산업에서 널리 사용되는 경제적인 범용 유량 프로브 역할을 합니다.

• 센서 본체: 유리 충전 폴리프로필렌(PP), 산, 알칼리, 해수 및 약한 화학적 부식에 대한 내성
• 로터 패들: PVDF, 뛰어난 내마모성 및 화학적 호환성
• 중앙 샤프트: 티타늄 합금, 높은 인장 강도, 녹슬지 않음, 작은 고체 입자가 포함된 매체에 적합
• 씰링 O-링: 표준 FPM(Viton); EPDM 또는 Kalrez 특수 씰은 선택 사항입니다.

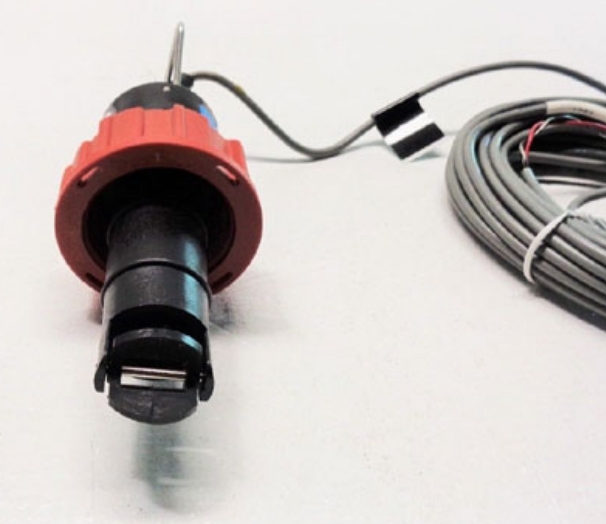

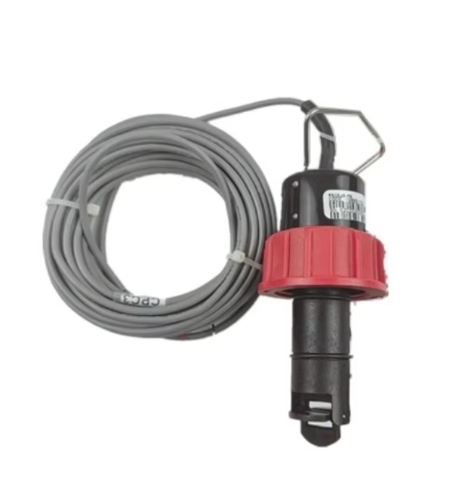

• 케이블: 표준 7.6m 연선 차폐 케이블, 최대 60m까지 연장 가능, 현장 전자기 간섭을 효과적으로 억제

• 유속 범위: 0.3 ~ 6 m/s(1 ~ 20 ft/s), 저유량 및 고유량 모두에서 안정적인 측정을 위한 턴다운 비율 최대 20:1
• 적용 가능한 파이프 크기: DN125 ~ DN200(5" ~ 8"); 전체 시리즈는 DN15 ~ DN900 파이프라인을 포괄합니다.
• 정확도: 선형 공차 ±1% FS, 반복성 ±0.5% FS(25°C 주변 온도 기준)
• 최소 레이놀즈 수: 4500; 전체 파이프 액체 적용에만 해당, 가스 또는 부분적으로 채워진 파이프와 호환되지 않음
• 출력 신호: 패시브 사인파 주파수 신호(1V 피크-피크); 1ft/s 유속당 6Hz를 출력합니다. 외부 전원 공급 장치가 필요하지 않습니다. 패시브 유량 표시기(예: 3-5090)와 직접 호환됩니다. 모델 2760 프리앰프와 페어링하여 PLC 또는 송신기(5500, 5600, 8850 시리즈 등)에 연결할 수 있습니다.
• 온도 및 압력 등급(PP 하우징):

  최대 작동 압력: 20°C에서 12.5bar

  최대 매체 온도: 90°C; 90°C에서는 압력 등급이 1.7bar로 떨어집니다.

• 장착 유형: 삽입 설치. 티, 안장 클램프 및 용접 보스와 호환됩니다. 시스템을 종료하지 않고도 압력이 가해지는 핫 탭 설치를 지원합니다.

1. 자체 전원 공급 패시브 설계로 배선이 단순화됨

   외부 전원 공급 장치가 필요하지 않습니다. 패시브 사인파 출력은 배선 비용을 크게 줄여 전원에 액세스할 수 없는 원격 모니터링 지점에 이상적입니다.

2. 광범위한 화학적 호환성

   PP 하우징, PVDF 로터 및 티타늄 샤프트의 조합은 순수, 폐수, 산/알칼리성 용액, 해수 및 순환 냉각수와 잘 작동합니다.

3. 다양한 작업 조건을 위한 넓은 턴다운 비율

   20:1의 넓은 측정 범위는 0.3m/s의 낮은 속도에서도 안정적인 감지를 보장하고 최대 6m/s에서 과도한 마모를 방지하며 단일 센서로 가변 부하 생산 라인을 포괄합니다.

4. 낮은 유지보수 및 긴 서비스 수명

   프로세스 매체에 전자 부품이 잠겨 있지 않습니다. 외륜만 회전합니다. 티타늄 샤프트는 끼임과 마모를 방지하여 장기간 연속 작동 중에 분해 및 교정 주기를 최소화합니다.

5. 대형 파이프라인을 위한 유연한 설치

   5"-8" 산업용 파이프에 특별히 최적화되었습니다. 전체 GF 피팅 액세서리와 결합되어 파이프라인을 배수하거나 중단하지 않고도 핫 탭 설치가 가능합니다.

6. 높은 정밀도와 우수한 반복성

   ±0.5%의 반복성은 유량 측정, 펌프 보호 및 유량 연동 제어 시스템에 완벽하게 적합한 일관된 장기 데이터를 제공합니다.

순수 / RO 역삼투압 시스템, 폐수 처리, 냉각수 순환, 약액 이송, 발전소 물 순환 시스템
