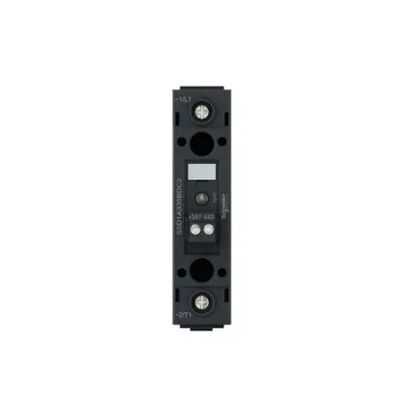

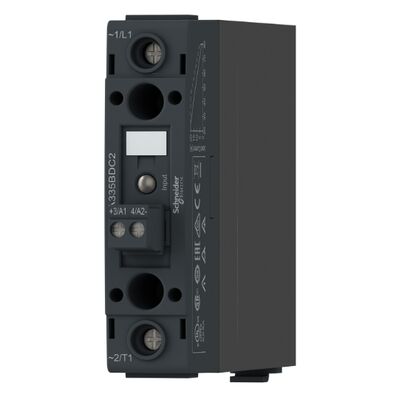

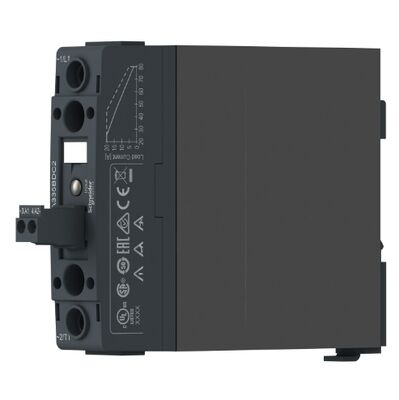

슈나이더 일렉트릭 SSD1A320BDC2 솔리드 스테이트 릴레 SSR DIN 레일 마운트 20A 부하 전류 48-600V AC 출력 4-32V DC 제어
| 원래 장소 | 멕시코 |
|---|---|
| 브랜드 이름 | Schneider |
| 인증 | CE |
| 모델 번호 | SSD1A320BDC2 |
| 최소 주문 수량 | 1 |
| 가격 | US$40 |
| 포장 세부 사항 | 판지 상자 |
| 배달 시간 | 6~8주 |
| 지불 조건 | L/C,D/A,D/P,T/T,웨스턴 유니온 |
| 공급 능력 | 500개 |
제품 상세 정보
| 전류로드 | 0.1…20A | 일시적인 과전압 | 1200 v |
|---|---|---|---|
| 무주한 전류 | 60Hz에서 300A | 최대 전압 강하 | <1.3V 온 상태 |
| 강조하다 | 20A 부하 전류 솔리드 스테이트 릴레이,48-600V AC 출력 SSR,4-32V DC 제어 DIN 레일 릴레이 |
||
제품 설명
슈나이더 일렉트릭 SSD1A320BDC2 SSR-DIN 레일, 1상, 48-600V AC 출력, 4-32V DC 제어, 20A, 스크류 플러그
하모니 솔리드 스테이트 릴레이 SSD1A320BDC2는 제로 전압 스위칭 기술을 사용하여 AC 부하의 안정적인 스위칭이 필요한 산업 응용 분야를 위해 설계된 고성능 모듈식 DIN 레일 릴레이입니다.
제품 개요
| 주요 제품군 | 하모니 솔리드 스테이트 릴레이 |
| 제품 유형 | 모듈식 DIN 레일 릴레이 |
| 장치 이름 | SSD1 |
| 구성 | 플러그인 스크류 입력이 있는 컨택터 구성 |
전기 사양
| 채널 수 | 1 |
| 위상 수 | 1상 |
| 정격 전류 | 20 A |
| 출력 전압 | 48-600 V AC |
| 제어 회로 전압 | 4-32 V DC |
| 스위칭 모드 | 제로 전압 스위칭 |
| 작동 주파수 | 47-440 Hz |
| 정격 듀티 | 무중단 |
제어 특성
| 픽업 전압 | 4 V DC 턴온 |
| 드롭아웃 전압 | 1 V DC 턴오프 |
| 입력 전류 범위 | 10-15 mA |
| 로컬 신호 | 제어 전압용 LED (녹색) |
성능 사양
| 부하 전류 | 0.1-20 A |
| 과도 과전압 | 1200 V |
| 돌입 전류 | 60 Hz에서 300 A |
| 최대 전압 강하 | 온 상태에서 1.3 V 미만 |
모터 컨트롤러 등급
| 120 V AC | 0.37 kW / 0.5 hp |
| 240 V AC | 1.12 kW / 1.5 hp |
| 480 V AC | 2.24 kW / 3 hp |
기계 및 설치
| 장착 지원 | 35mm 대칭 DIN 레일 (IEC 60715) |
| 입력 단자 | 플러그인 스크류 단자, 0.08-3.30 mm² (AWG 28-12) |
| 출력 단자 | 텔레스코픽 스크류, 0.75-10 mm² (AWG 20-8) |
| 입력 토크 | 0.5 N.m (5 lb.in) |
| 출력 토크 | 2-2.2 N.m (18-20 lb.in) |
절연 및 안전
| 내전압 | 4 kV AC (입력/출력 회로, 입력/출력 대 케이스) |
| 정격 임펄스 내전압 | 6 kV (입력/출력 회로, 입력/출력 대 케이스) |
| 절연 저항 | 500 V DC에서 1000 MΩ |
