플루크 376 FC 하이 AC/DC 미터 클램프 True-Rms 1000A 무선 iFlex

iFlex가 포함된 Fluke 376 FC True-rms 클램프 미터는 산업 및 상업 전기 기술자를 위한 가장 진보된 문제 해결 도구입니다. 376은 Bluetooth 연결을 통해 아크 플래시 구역에서 안전하게 떨어져 측정값을 기록, 추세 분석 및 모니터링할 수 있는 Fluke Connect 무선 테스트 도구 제품군의 일부입니다.

어려운 문제의 원인 찾기

376 FC 클램프 미터는 가변 속도 드라이브, 전자식 안정기 및 기타 비선형 부하와 같은 비선형 신호의 정확한 측정을 위해 통합 로우 패스 필터를 사용합니다. 또한 클램프는 독점적인 돌입 전류 측정 기술을 사용하여 노이즈를 필터링하고 회로 보호가 감지하는 대로 모터 시동 전류를 정확하게 캡처합니다.

측정:

• AC 또는 DC 전압 최대 1000V
• 연속성 감지 기능으로 최대 60kΩ 저항
• 변동을 자동으로 캡처하기 위한 최소, 최대, 평균 및 돌입 전류 기록
• 다른 액세서리와 인터페이스하기 위한 500mV DC 측정 범위
• 1000 μF 정전 용량 측정

안전하고 편리하게 작업

376 FC 클램프는 CAT III 1000V, CAT IV 600V 안전 등급을 갖추고 있어 테스트 도구에서 가능한 최고의 보호 기능을 제공하도록 설계되었습니다.

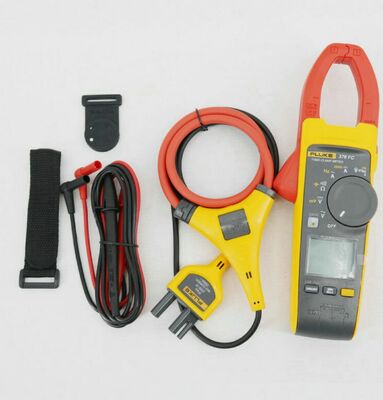

포함된 iFlex 유연 전류 프로브는 좁은 공간에서 큰 도체에 더 쉽게 접근할 수 있도록 합니다. 유연 프로브:

• 측정 범위를 2500A AC로 확장
• 본체 조 및 iFlex로 최대 500Hz 주파수 측정 허용

사양: iFlex가 포함된 Fluke 376 FC True-RMS 클램프 미터

일반 사양
조를 통한 AC 전류
범위	999.9 A
분해능	0.1 A
정확도	2% ±5자리 (10Hz ~ 100Hz)
	2.5% ±5자리 (100-500Hz)
크레스트 팩터(50Hz/60Hz)	500 A에서 3
	600 A에서 2.5
	C.F. >2의 경우 2% 추가
유연 전류 프로브를 통한 AC 전류
범위	2500 A
분해능	0.1 A (≤ 600 A)
	1 A (≤ 2500 A)
정확도	3% ±5자리 (5 – 500 Hz)
크레스트 팩터(50/60Hz)	1100 A에서 3.0
	1400 A에서 2.5
	2500 A에서 1.42
	C.F. > 2의 경우 2% 추가
위치 감도
	i2500-10 Flex	i2500-18 Flex
A
최적 위치로부터의 거리	0.5인치(12.7mm)	1.4인치(35.6mm)
오류	±0.5 %	±0.5 %
B
최적 위치로부터의 거리	0.8인치(20.3mm)	2.0인치(50.8mm)
오류	±1.0 %	±1.0 %
C
최적 위치로부터의 거리	1.4인치(35.6mm)	2.5인치(63.5mm)
오류	±2.0 %	±2.0 %
측정 불확실성은 최적 위치에서 중앙 집중식 기본 도체, 외부 전기장 또는 자기장이 없고 작동 온도 범위 내에 있다고 가정합니다.
DC 전류
범위	999.9 A
분해능	0.1 A
정확도	2% ±5자리
AC 전압
범위	1000 V
분해능	0.1 V (≤600.0 V)
	1 V (≤1000 V)
정확도	1% ±5자리 (20Hz ~ 500Hz)
DC 전압
범위	1000 V
분해능	0.1 V (≤600.0 V)
	1 V (≤1000 V)
정확도	1% ±5자리
mV dc
범위	500.0 mV
분해능	0.1 mV
정확도	1% ±5자리
조를 통한 주파수
범위	5.0 Hz ~ 500.0 Hz
분해능	0.1 Hz
정확도	0.5% ±5자리
트리거 레벨	5 Hz ~ 10 Hz, ≥10 A
	10 Hz ~ 100 Hz, ≥5 A
	100 Hz ~ 500 Hz, ≥10 A
유연 전류 프로브를 통한 주파수
범위	5.0 Hz ~ 500.0 Hz
분해능	0.1 Hz
정확도	0.5% ±5자리
트리거 레벨	5 Hz ~ 20 Hz, ≥25 A
	20 Hz ~ 100 Hz, ≥20 A
	100 Hz ~ 500 Hz, ≥25 A
저항
범위	60 kΩ
분해능	0.1 Ω (≤600 Ω)
	1 Ω (≤6000 Ω)
	10 Ω (≤60 kΩ)
정확도	1% ±5자리
정전 용량
범위	1000 μF
분해능	0.1 μF (≤ 100 μF)
	1 μ F (≤ 1000 μF)
정확도	1% ±4자리
기계적 사양
모든 단자와 접지 사이의 최대 전압	1000 V
배터리	2 AA, NEDA 15A, IEC LR6
작동 온도	-10 °C ~ +50 °C
보관 온도	-40 °C ~ +60 °C
작동 습도 - 비응축(< 10°C)	≤90% RH (10 °C ~ 30 °C에서)
	≤75% RH (30 °C ~ 40 °C에서)
	≤45% RH (40 °C ~ 50 °C에서)
작동 고도	2000 m
보관 고도	12,000 m

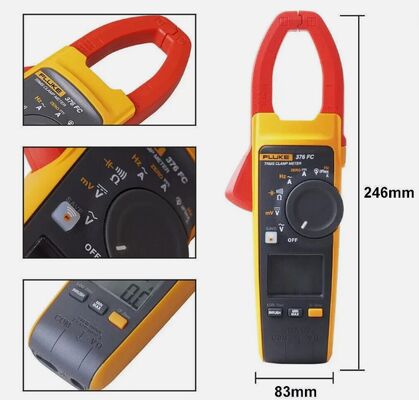

크기(L x W x H)	249 x 85 x 45 mm
무게	395 g
조 개구부	34 mm
유연 전류 프로브 직경	7.5 mm
유연 전류 프로브 케이블 길이 (헤드에서 전자 커넥터까지)	1.8 m
안전	IEC 61010-1, 오염 등급 2
	IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V
	IEC 61010-2-033:CAT III 1000 V / CAT IV 600 V
IP 등급	IEC 60529: IP30, 비작동
무선 주파수 인증 FCC ID	T68-FBLE IC:6627A-FBLE
전자기 호환성(EMC)
국제	IEC 61326-1: 휴대용, 전자기 환경, IEC 61326-2-2
	CISPR 11: 그룹 1, 클래스 A
	그룹 1: 장비는 장비 자체의 내부 기능에 필요한 전도 결합 무선 주파수 에너지를 의도적으로 생성 및/또는 사용합니다.
	클래스 A: 장비는 가정용으로 사용되는 건물에 공급되는 저전압 전원 공급 네트워크에 직접 연결된 가정 및 장소를 제외한 모든 시설에서 사용하기에 적합합니다. 전도 및 방사 방해로 인해 다른 환경에서 전자기 호환성을 보장하는 데 어려움이 있을 수 있습니다. 장비가 테스트 대상에 연결되면 CISPR 11에서 요구하는 수준을 초과하는 방출이 발생할 수 있습니다.
한국(KCC)	클래스 A 장비(산업 방송 및 통신 장비)
	클래스 A: 장비는 산업 전자기파 장비에 대한 요구 사항을 충족하며 판매자 또는 사용자는 이를 인지해야 합니다. 이 장비는 비즈니스 환경에서 사용하도록 설계되었으며 가정에서 사용해서는 안 됩니다.
미국(FCC)	47 CFR 15 하위 파트 B. 이 제품은 조항 15.103에 따라 면제 장치로 간주됩니다.
온도 계수	28 °C 이상 또는 18 °C 미만인 각 도 C에 대해 지정된 정확도에 0.1을 더합니다.
