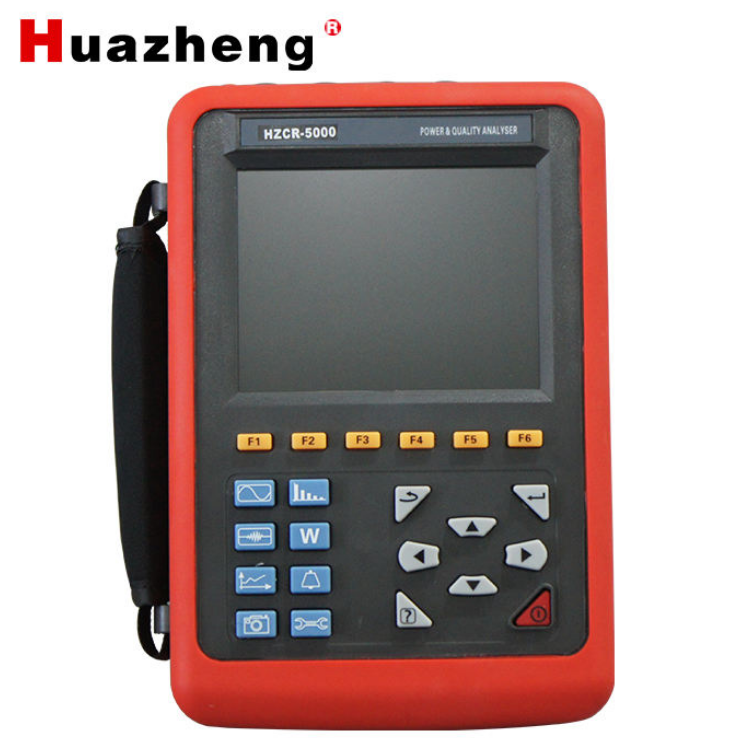

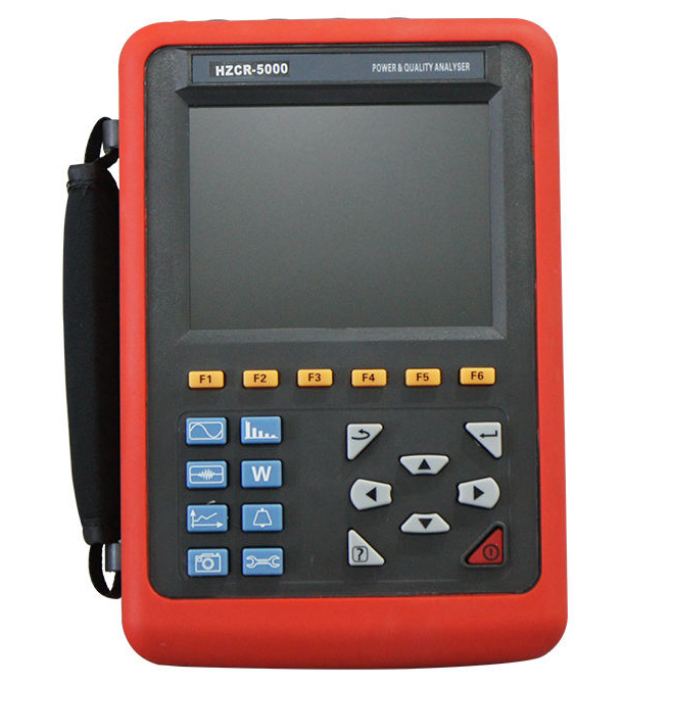

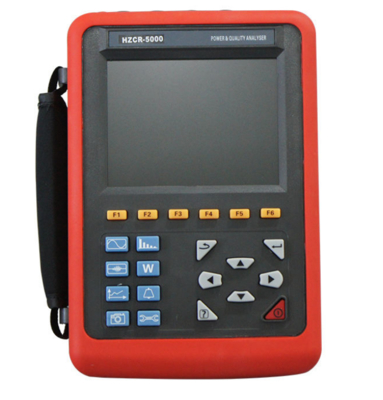

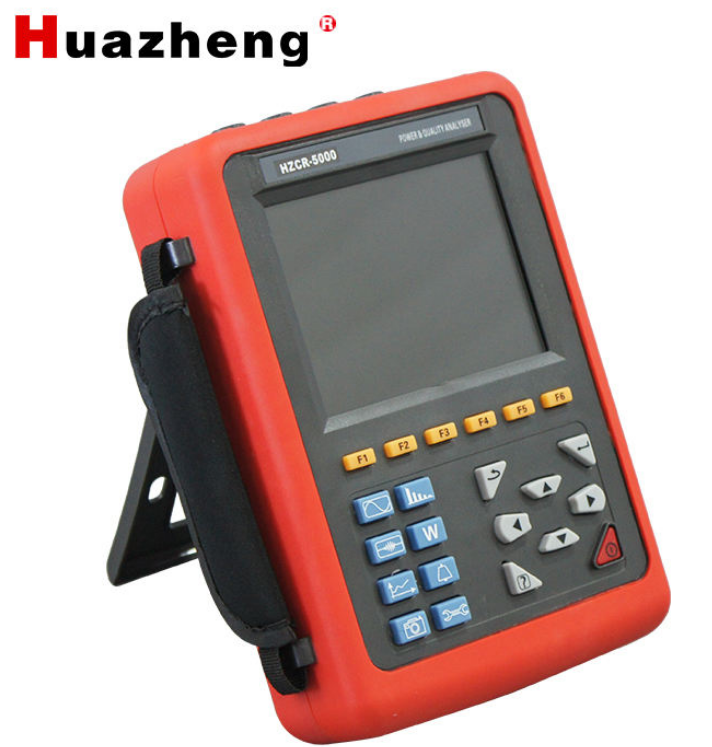

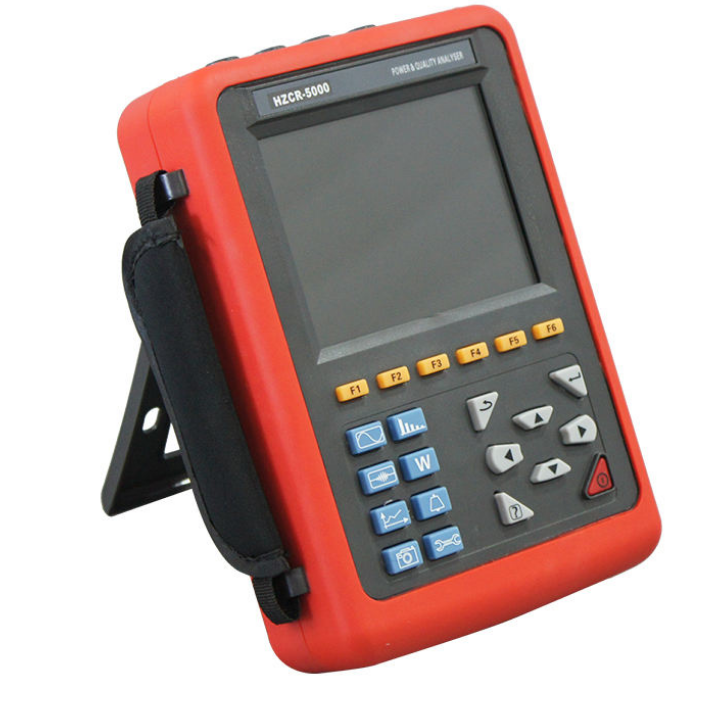

HuaZheng HZCR-5000 3상 전력 품질 분석기

HZCR-5000 전력 품질 분석기는 당사에서 신중하게 개발한 포괄적인 테스트 장비로, 3상 현장 테스트, 다기능 및 지능형, 간결한 인간-기계 조작을 위해 특별히 설계되었습니다. 사용하기 쉽고, 대형 LCD 화면 디스플레이, 고해상도, 중국어 및 영어 인터페이스, 충격 방지 쉘 구조 등을 갖추고 있습니다. 4채널 전류(ABC 3상 및 중성선 전류), 4채널 전압(ABC 3상 전압 및 중성선 대지 전압), 전류 전압의 피크 값, 일정 기간 동안의 최대/최소 값, 3상 불균형률, 단시간 전압 플리커, 변압기 K 팩터, 유효 전력, 무효 전력, 피상 전력, 역률 및 변위 역률, 유효 전력, 무효 전력, 피상 전력, 총 고조파 왜곡 및 고조파 등을 동시에 측정할 수 있습니다. 전류 전압의 실시간 파형, 고조파 비율 막대 차트 표시; 전압 전류의 순간적인 변화를 동적으로 캡처하고, 시동 전류를 모니터링하고, 전력 매개변수를 모니터링하고 경고 목록을 생성하며, 장기간 기록 테스트 데이터를 위한 추세 차트를 생성합니다.

현재 전력 응용 분야에서 대형 전력 설비가 증가하고 전력망 고장이 점점 더 복잡해짐에 따라, 산업 발전에 따라 전력 품질에 대한 요구 사항이 점점 더 높아지고 있습니다. 이러한 문제를 해결하기 위해 이 전력 품질 분석기를 제공하여 복잡한 전력 시스템의 문제를 보다 빠르고 정확하게 해결하고, 전력 품질 매개변수를 보다 포괄적이고 체계적으로 모니터링하고 유지 관리할 수 있습니다.

HZCR-5000 전력 품질 분석기는 DSP + ARM 이중 프로세서 아키텍처를 채택합니다. DSP는 데이터 수집 및 알고리즘 처리에 사용되고, ARM은 통신 프로토콜 및 인간-기계 인터페이스 처리에 사용됩니다. 아날로그 신호 수집은 ADI사의 AD7655 2개를 통해 이루어집니다. AD7655의 해상도는 16비트이며 4채널 동기 샘플링입니다. 최고 샘플링 속도는 1 MSPS에 도달하여 채널의 정확성과 정보 완전성을 보장하며, 전력망의 모든 과도 변화를 놓치지 않고, 과도 파형의 급격한 상승 및 하강, 파형의 순간적인 중단을 보다 정확하게 감지할 수 있습니다. DSP 작동 주파수는 200 MHZ 이상으로, 전력망을 적시에 모니터링하고 샘플링 주파수를 동적으로 조정하여 전력 주파수와 샘플링 주파수의 동기화를 실현할 수 있습니다. 5.6인치 LCD 컬러 화면 디스플레이를 사용하여 640 x 480 픽셀의 해상도를 제공하며, 위상, 파형, 벡터 다이어그램, 고조파 비율의 매개변수 간에 다른 표시 색상 차이를 통해 사용자는 전력망 매개변수의 상태를 보다 효율적이고 직관적으로 이해할 수 있습니다. 내장 플래시 메모리는 60개의 스크린샷 그룹, 150개의 과도 전압/전류 파형 그림 캡처, 12800개의 경고 목록을 동시에 저장할 수 있습니다. 시동 전류 감지 모델은 100초 동안 시동 전류 파형을 지속적으로 캡처할 수 있습니다. 내장 2G 메모리 카드는 추세 곡선 기록을 저장하며, 20개의 매개변수를 동시에 기록합니다(필요에 따라 선택 가능). 5초마다 한 번씩 데이터를 수집하며, 추세 곡선 기록은 300일 동안 저장할 수 있습니다.

전력 품질 분석기는 지능형 3상 전력 품질 분석기, 다기능 전력 품질 분석기라고도 하며, 고조파 분석기, 위상 전압-전류계, 전기 매개변수 테스터의 기능을 동시에 수행합니다. 전력 산업, 석유 화학, 야금, 철도, 광산 기업, 과학 연구 기관, 계량 부서에 적용됩니다.특히 모든 전압, 전류, 전력, 전력, 고조파, 위상 전기 매개변수에 대한 포괄적인 분석 및 진단에 적합합니다.
