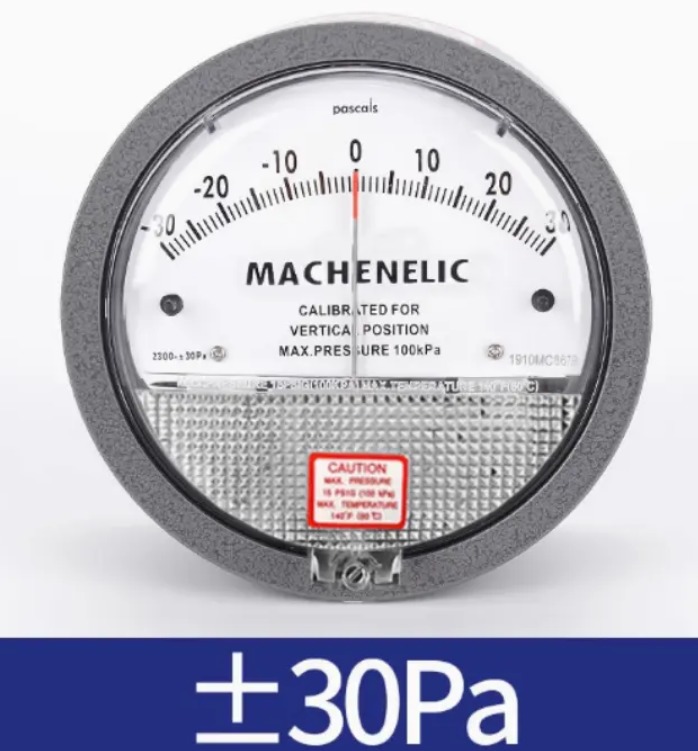

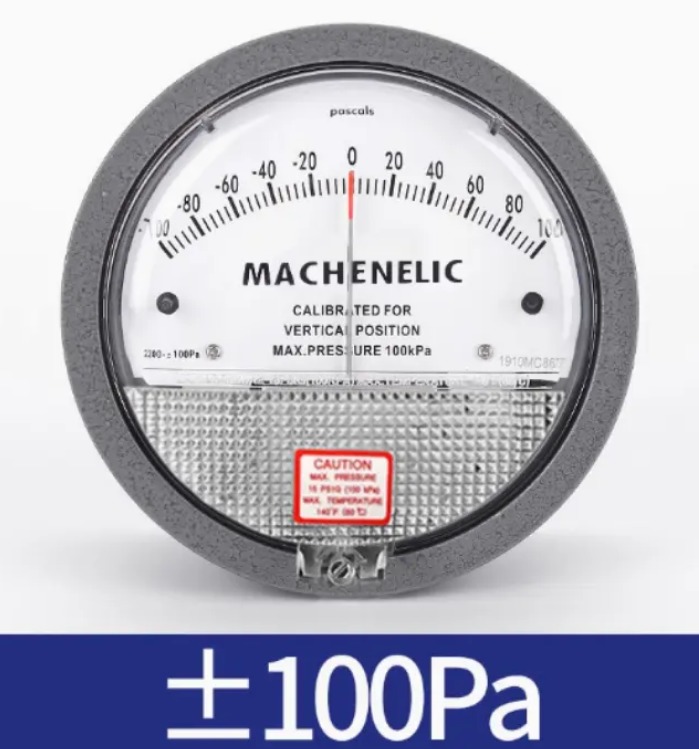

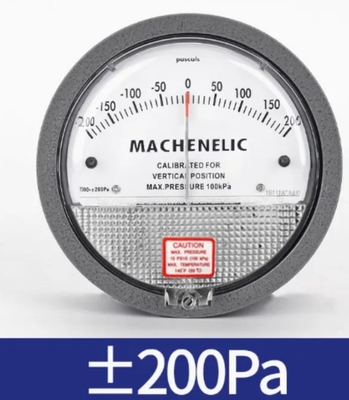

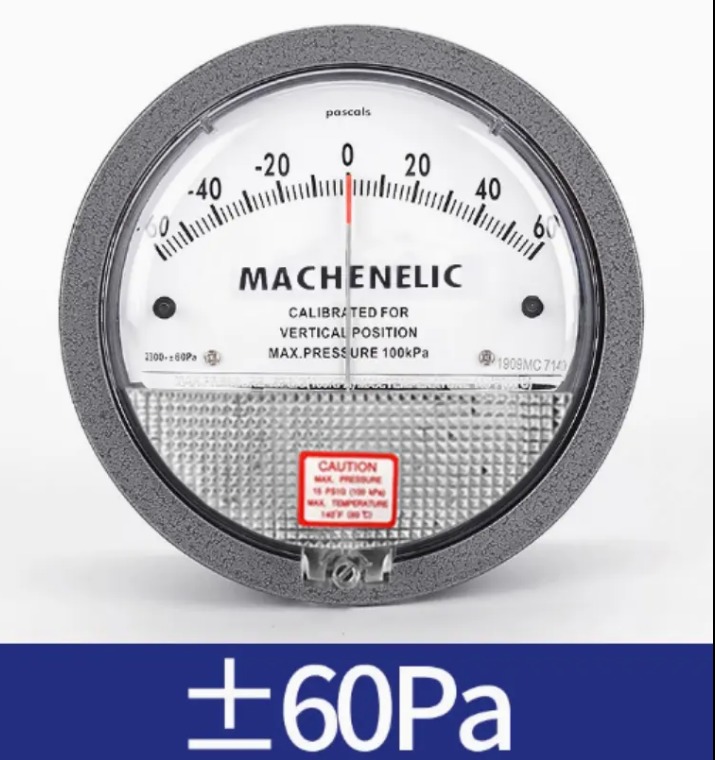

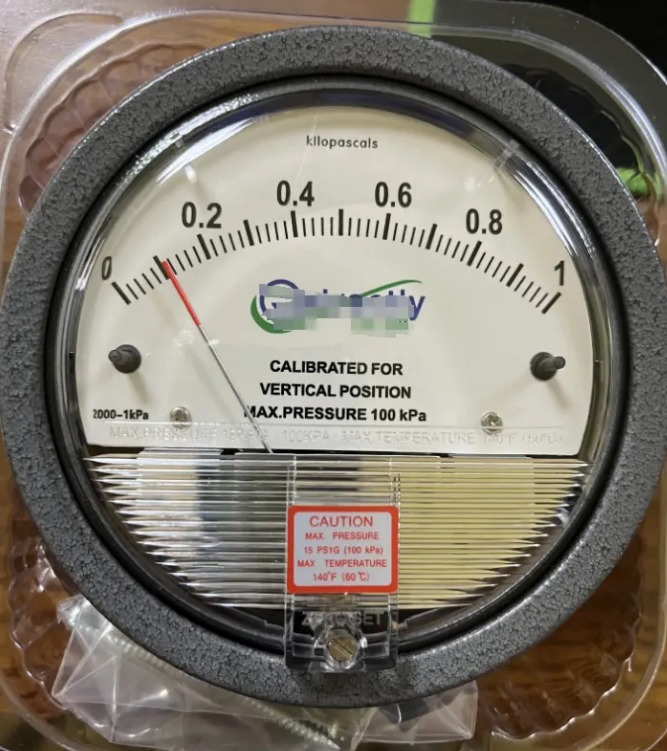

차차 압력 측정기 2300-60pa 2300-100pa 2300-120pa

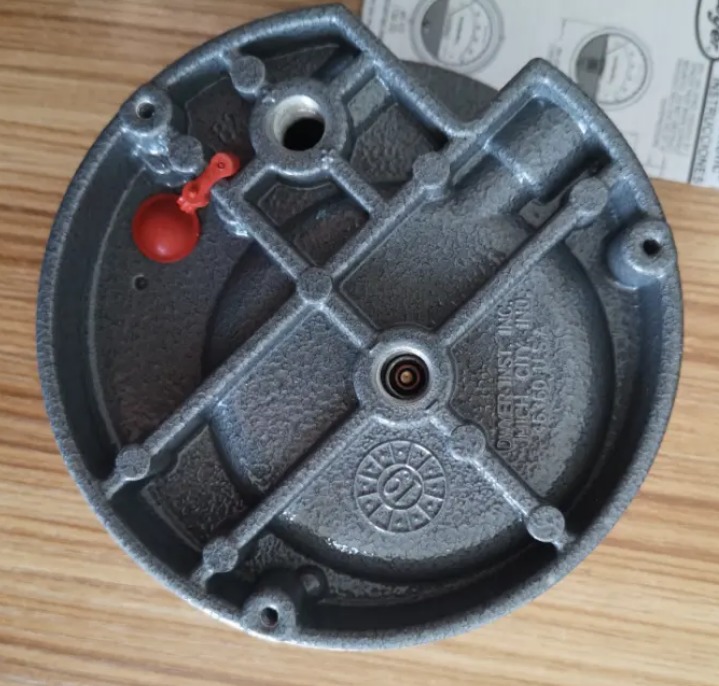

정확도가 높고(전체 범위의 2% 이내 보장) 81가지 모델의 광범위한 선택으로 필요에 정확히 맞출 수 있는 Magnehelic 게이지를 선택하십시오. Dwyer의 간단하고 마찰이 없는 Magnehelic 게이지 움직임을 사용하여 양압, 음압(진공) 또는 차압과 같은 낮은 공기 또는 비부식성 가스 압력을 빠르게 표시합니다. 이 디자인은 충격, 진동 및 과압에 강합니다. 증발, 동결 또는 독성 또는 수평 문제를 일으키는 마노미터 유체가 없습니다. 또한 저렴합니다. Magnehelic 게이지는 팬 및 송풍기 압력, 필터 저항, 풍속, 용광로 통풍, 오리피스 플레이트의 압력 강하, 버블러 시스템의 액체 레벨 및 유체 증폭기 또는 유체 시스템의 압력을 측정하는 업계 표준입니다. 또한 가스-공기 비율 제어 및 자동 밸브를 확인하고 의료 장비의 혈액 및 호흡기 압력을 모니터링합니다. 베젤은 패널에 매립 장착을 위한 플랜지를 제공합니다. 투명 플라스틱 면은 파손에 매우 강합니다. 포인터와 눈금의 왜곡 없는 보기를 제공합니다. 정밀 석판 인쇄된 눈금은 정확하고 읽기 쉽습니다. 열처리된 알루미늄 튜브의 빨간색 팁 포인터는 보기 쉽습니다. 헬릭스 샤프트에 단단히 장착되어 있습니다. 성형된 고무 포인터 스톱은 손상 없이 포인터 오버 트래블을 방지합니다. "Wishbone" 어셈블리는 헬릭스, 헬릭스 베어링 및 포인터 샤프트를 장착합니다. 보석 베어링은 충격 방지 장착되어 있으며 헬릭스에 거의 마찰이 없는 움직임을 제공합니다. 고점도 실리콘 유체로 움직임이 댐핑됩니다. 제로 조정 나사는 플라스틱 덮개에 편리하게 위치해 있으며 덮개를 제거하지 않고도 접근할 수 있습니다. O-링 씰은 압력 기밀성을 제공합니다. 헬릭스는 높은 자기 투과성 합금으로 정밀하게 제작되었습니다. 보석 베어링에 장착되어 자기장을 따라 자유롭게 회전하여 눈금을 가로질러 포인터를 이동시킵니다. 보정 범위 스프링은 평판 스프링 강입니다. 작은 진폭의 움직임은 일관성과 긴 수명을 보장합니다. 다이어프램의 압력에 반응합니다. 보정을 위해 라이브 길이를 조정할 수 있습니다. 일체형 몰딩 O-링이 있는 실리콘 고무 다이어프램은 전면 및 후면 플레이트에서 지지됩니다. 밀봉 플레이트와 고정 링으로 제자리에 고정 및 밀봉됩니다. 과압으로 인한 손상을 방지하기 위해 다이어프램의 움직임이 제한됩니다. 다이캐스트 알루미늄 케이스는 정밀하게 제작되었으며 168시간 염수 분무 부식 테스트를 견딜 수 있도록 이리다이트 처리되었습니다. 외부 마감은 구워진 짙은 회색 해머로이드입니다. 하나의 케이스 크기는 모든 표준 압력 옵션과 표면 및 매립 장착에 사용됩니다. 과압 보호 블로우아웃 플러그는 과압이 약 25 psig(1.7 bar)에 도달하면 게이지 내부를 분리하고 통풍시키는 릴리프 밸브 역할을 하는 후면의 고무 플러그로 구성됩니다. 압력 완화를 위한 자유로운 경로를 제공하기 위해 게이지를 표면에 장착할 때 0.023" 간격을 유지하는 4개의 스페이서 패드가 있습니다. 이러한 패드로 생성된 간격을 막지 마십시오. 블로우아웃 플러그는 180" 수압 이상, 중압 또는 고압 모델 또는 다이어프램에 실리콘 이외의 엘라스토머가 필요한 게이지에는 사용되지 않습니다. 블로우아웃 플러그는 시스템 과압 제어로 사용해서는 안 됩니다. 높은 공급 압력은 과압으로 인해 게이지가 고장나 재산 피해 또는 심각한 부상을 초래할 수 있습니다. 시스템이 구성 요소의 정격을 초과하지 않도록 하기 위해 적절한 엔지니어링 관행을 활용해야 합니다. 덮개용 O-링 씰은 케이스의 압력 무결성을 보장합니다. 범위 스프링의 한쪽 끝에 장착된 사마륨 코발트 자석은 기계적 연결 없이 헬릭스를 회전시킵니다.
