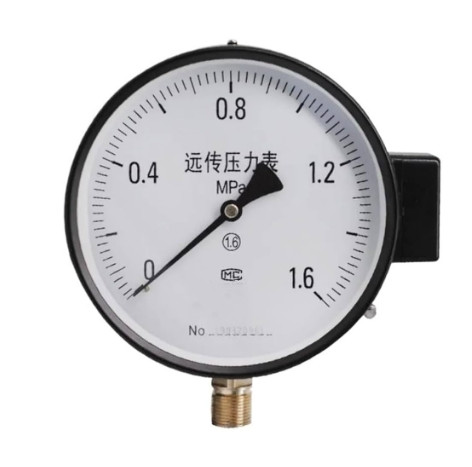

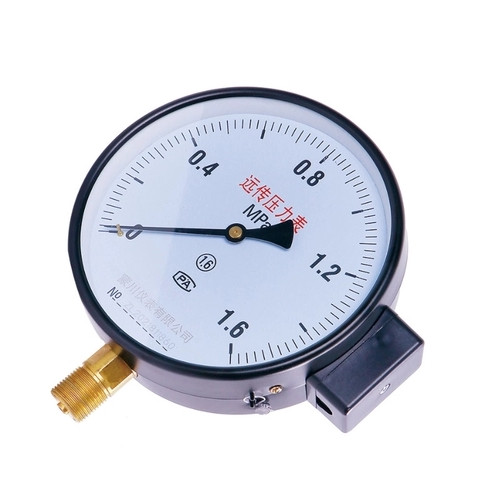

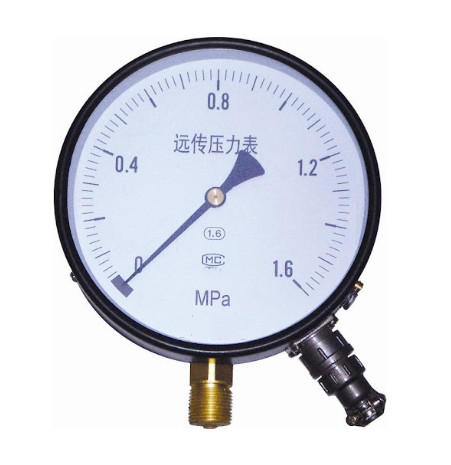

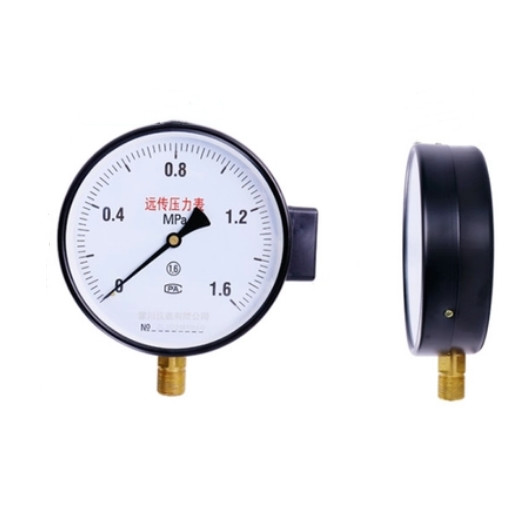

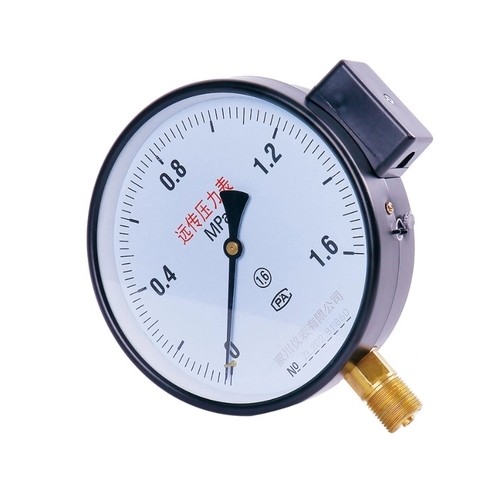

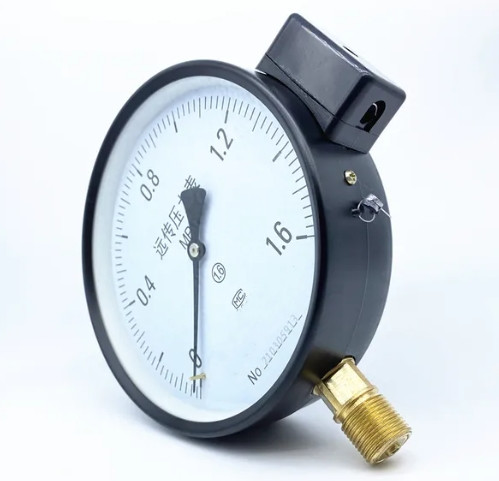

MC YTZ150 원격 전송 압력 게이지 원격 센서

MC YTZ150 원격 전송 압력 게이지 1.6 -40-60 ℃ M20*1.5 170*180*75 원격 센서 압력 게이지

소개

압력 게이지는 탄성 부품을 감지 부품으로 사용하여 주변 압력보다 높은 압력을 측정하고 표시하는 기기를 말합니다. 이는 응용 분야에서 매우 일반적입니다. 거의 모든 산업 공정 및 과학 연구 분야를 포괄하며, 난방 파이프 네트워크, 석유 및 가스 전송, 물 및 가스 공급 시스템, 차량 수리 및 유지 보수 공장 및 상점 등 어디에서나 볼 수 있습니다. 특히 산업 공정 제어 및 기술 측정 과정에서 기계식 압력 게이지의 탄성 감지 요소가 높은 기계적 강도와 편리한 생산의 특징을 가지고 있기 때문에 기계식 압력 게이지가 점점 더 널리 사용되고 있습니다.

사양

작동 원리

압력 게이지는 시계의 감지 요소(부르동관, 벨로우즈, 벨로우즈)의 탄성 변형을 사용한 다음, 압력 변형을 시계 내부의 움직임의 변환 메커니즘을 통해 포인터로 전달하여 포인터가 회전하여 압력을 표시하도록 합니다.

주요 구조

오버플로우 구멍: 부르동관이 파열되는 비상 사태가 발생하면 내부 압력이 오버플로우 구멍을 통해 외부로 방출되어 유리 패널이 파열되는 것을 방지합니다. 참고: 오버플로우 구멍의 정상적인 성능을 유지하기 위해 테이블 뒤에 최소 10mm의 공간을 남겨두어야 하며, 오버플로우 구멍을 수정하거나 막을 수 없습니다.
포인터: 표준 포인터 외에도 다른 포인터도 선택 사항입니다.
유리 패널: 표준 유리 외에도 강화 유리 및 무반사 유리와 같은 기타 특수 재료 유리도 선택 사항입니다.
성능 분류: 일반형(표준), 증기용 일반형(M), 내열형(H), 내진동형(V), 증기용 내진동형(MV) 내열 및 내진동형(HV).
처리 방법: 제조 과정에서 습윤 부분에 남아있는 물 또는 오일을 제거하기 위한 무유/무수 처리.
외부 지정: 표준 색상 외에 쉘 색상을 지정해야 합니다.
스로틀 밸브: 맥동 압력을 줄이기 위해 압력 입구에 스로틀 밸브가 설치됩니다.

사용 시 주의사항

1. 미터는 수직이어야 합니다: 설치 시 17mm 렌치를 사용하여 조여야 하며, 케이스를 억지로 비틀어서는 안 됩니다. 운송 중 충돌을 피해야 합니다;
2. 주변 환경의 온도는 -25~55℃여야 합니다;
3. 작업 환경의 진동 주파수는 25HZ 미만이고 진폭은 1mm 이하여야 합니다;
4. 사용 중 주변 온도가 높기 때문에 기기의 지시 값이 0으로 돌아오지 않거나 지시 값이 허용 오차를 벗어나는 경우, 케이스 상단의 밀봉 고무 플러그를 잘라 기기 내부 공동이 대기와 통하도록 할 수 있습니다;
5. 기기의 사용 범위는 상한의 1/3과 2/3 사이여야 합니다;
6. 부식성 매체, 결정화될 수 있는 매체 및 점도가 높은 매체를 측정할 때는 격리 장치를 추가해야 합니다;
7. 미터를 자주 점검해야 하며(최소 3개월에 한 번), 고장이 발견되면 제때 수리해야 합니다;
8. 공장 출고일로부터 반년 이내에 정상적인 보관 및 사용 조건에서 제조 품질 불량으로 인해 기기가 무효화되거나 손상된 경우, 회사는 수리 또는 교체를 책임집니다;
9. 부식성 매체를 측정하기 위한 기기가 필요한 경우, 주문 시 필요한 조건을 표시해야 합니다.

국가 표준 "일반 압력 게이지" GB/T1226-2001 No. 4.1.2 게이지의 압력 게이지는 나사산 연결 및 설치 방법에 따라 분류됩니다: 직접 장착 압력 게이지, 매립형 장착(패널 장착) 압력 게이지, 볼록 장착(벽 장착) 압력 표면.
10. 압력 게이지의 설치 위치는 설치 상태의 요구 사항을 충족해야 하며, 다이얼은 수평으로 배치해서는 안 되며, 설치 위치의 높이는 직원이 관찰하기 편리해야 합니다.
11. 압력 게이지의 설치 위치와 압력 측정 지점 사이의 거리는 좋은 밀봉과 누출이 없도록 가능한 짧아야 합니다.
12. 설치된 압력 게이지의 전단에 버퍼가 있어야 합니다. 검사를 용이하게 하기 위해 기기 아래에 차단 밸브를 설치해야 합니다. 매체가 더럽거나 펄스 압력이 있는 경우 필터, 버퍼 및 안정화된 가스를 사용할 수 있습니다.
