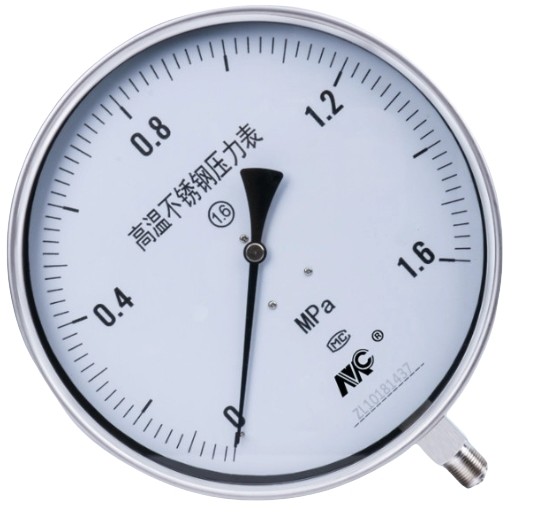

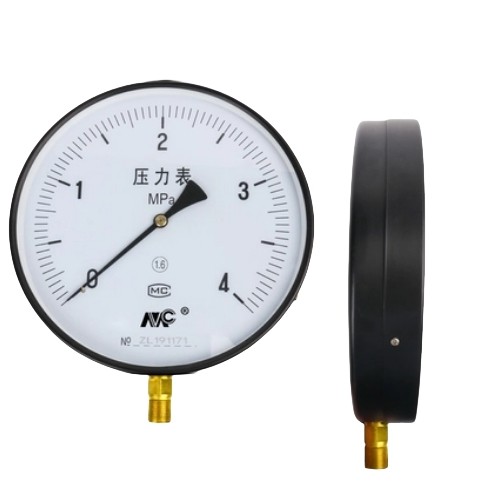

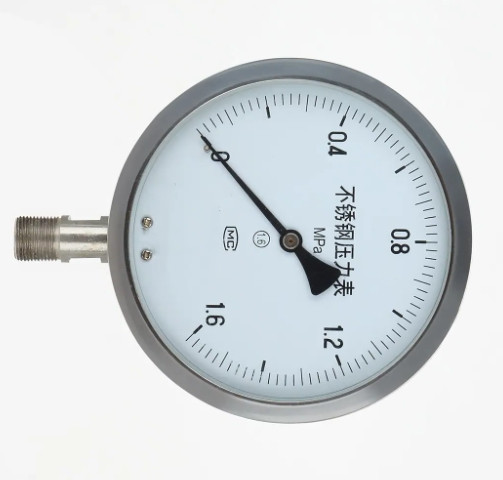

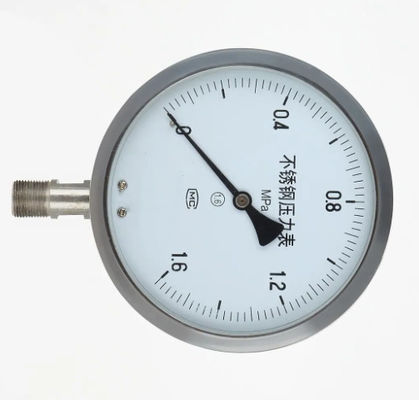

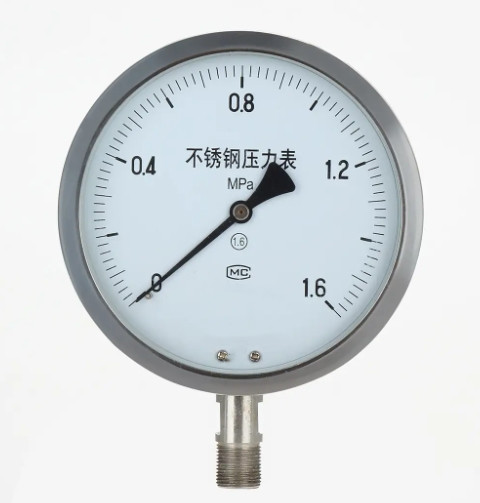

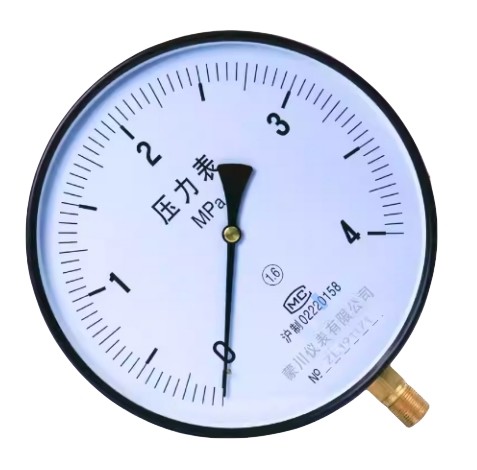

MC Y250BF 0-60mpa 오일, 물, 공기의 차차 압력 측정기

중국산 MC 1.6 -40-180℃ 부압 게이지 미터 Y250BF, 오일 가스 물에 사용

소개

압력 게이지(영문명: pressure gauge)는 탄성 요소를 감지 요소로 사용하여 환경 압력을 측정하고 지시하는 미터로, 광범위하게 적용되며 거의 모든 산업 공정 및 연구 분야에서 사용됩니다. 열 파이프 네트워크, 석유 및 가스 전송, 급수, 가스 공급 시스템, 차량 정비소 등 어디에서나 볼 수 있습니다. 특히 산업 공정 제어 및 기술 측정 과정에서 기계식 압력 게이지 센서의 유연성, 높은 기계적 강도, 편리한 생산 등의 특성으로 인해 기계식 압력 게이지가 널리 사용됩니다.

사양

작동 원리

압력 게이지는 테이블 내의 감지 요소(부르동관, 벨로우즈, 벨로우즈)의 탄성 변형에 의해, 다시 테이블의 변환 메커니즘에 의해 압력 변형을 포인터로 변환하고, 포인터 회전을 통해 압력을 표시합니다.

주요 구조

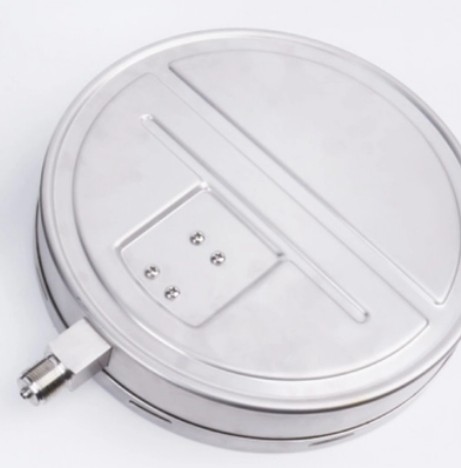

오버플로우 홀: 부르동관 파열과 같은 비상 사태가 발생할 경우, 내부 압력이 오버플로우 홀을 통해 외부로 방출되어 유리 패널 파열을 방지합니다. 참고: 오버플로우 홀의 정상적인 성능을 유지하기 위해 테이블 뒷면에 최소 10mm의 공간을 확보해야 하며, 변형이나 오버플로우 위어를 설치할 수 없습니다. 포인터: 표준 포인터 외에 다른 포인터도 선택 사항입니다. 유리 패널: 표준 유리 외에 강화 유리, 반사 유리와 같은 특수 유리도 선택 사항입니다. 성능 분류: 일반(표준), 증기용 일반(M), 내열성(H), 내진동 모드(V), 증기용 진동 모드(MV), 내열성 내진동 모드(HV) 취급: 제조 시 오일/CAI를 금지하고, 액체에 남아있는 물이나 오일을 제거하기 위해 물 처리를 합니다. 지정: 표준 색상 외에 외부 쉘 색상을 지정해야 합니다. 스로틀 밸브(선택 사항): 압력 변동을 줄이기 위해 스로틀 밸브가 입구 압력에 설치됩니다.

사용 시 주의사항

1, 계측기는 수직으로 설치해야 합니다: 조일 때는 17mm 렌치를 사용해야 하며, 강하게 비틀어서는 안 됩니다; 운송 시 충격을 피해야 합니다:

2, 계측기는 25-55℃의 주변 온도에서 적절하게 사용해야 합니다;

3, 작업 환경 진동 주파수 < 25Hz, 진폭은 1mm를 넘지 않아야 합니다; 12000一.4, 중국 환경 온도가 너무 높으면 계측기 표시 값이 0으로 돌아가지 않거나 오류가 나타날 수 있으며, 표시 오류는 상부 케이스 밀봉 고무 플러그를 열어 계측기 루멘과 대기가 연결되도록 할 수 있습니다.

5, 계측기 사용 범위는 상한값의 1/3 ~ 2/3 사이여야 합니다;

6, 부식성 매체를 측정할 경우, 결정화 매체, 점도가 큰 매체는 격리 장치를 추가해야 합니다; 압력 게이지(그림 5)

7, 계측기는 정기적으로 점검해야 합니다(최소 3개월에 한 번). 결함이 발견되면 즉시 수리해야 합니다;

8, 배송일로부터 6개월 이내에 정상적인 보관 조건에서 품질 불량으로 인한 고장 또는 손상이 발견된 경우, 회사가 수리 또는 교환을 책임집니다;

9, 부식성 매체의 계측기가 필요한 경우, 주문 시 요구 사항을 표시해야 합니다.

압력 게이지는 거의 모든 산업 공정 및 과학 연구에 사용됩니다. 열 파이프 네트워크, 석유 및 가스 전송, 급수, 가스 공급 시스템, 차량 정비소 등 어디에서나 볼 수 있습니다. 특히 산업 공정 제어 및 기술 측정 과정에서 기계식 압력 게이지 센서의 유연성, 높은 기계적 강도, 편리한 생산 등의 특성으로 인해 기계식 압력 게이지가 널리 사용됩니다.

선택 원리

1, 유형 선택

계측기 유형 선택은 공정의 요구 사항을 충족해야 합니다. 원격 전송, 자동 기록 또는 경고가 필요한지 여부; 측정 매체의 특성(예: 측정 매체의 온도 크기, 점도, 부식, 오염 정도, 가연성 및 폭발성 여부 등)은 계측기에 대한 특별한 요구 사항을 제시하고, 현장 환경 조건(예: 습도, 온도, 자기장 강도, 진동 등)은 계측기 유형에 대한 요구 사항 등을 제시합니다. 따라서 기술 요구 사항에 따라 올바르게 계측기 유형을 선택하는 것은 계측기의 정상적인 작동과 생산 안전을 보장하는 중요한 전제 조건입니다. 예를 들어, 일반 압력 게이지의 스프링 튜브는 구리 합금과 합금강(고전압)을 사용하고, 수소 압력 게이지 스프링 튜브 재료는 탄소강 또는 스테인리스강을 사용하며, 구리 합금 사용은 허용되지 않습니다. 암모니아와 구리가 화학 반응을 일으켜 폭발할 수 있으므로 일반 압력 게이지는 암모니아 압력 측정에 사용할 수 없습니다. 산소 압력 게이지는 구조와 재료 측면에서 일반 압력 게이지와 정확히 동일할 수 있지만, 산소와 오일 압력 게이지는 반드시 금지되어야 합니다. 오일이 산소 시스템에 들어가면 폭발을 일으키기 쉽습니다. 산소 압력 게이지는 보정 시 일반 압력 게이지처럼 오일을 작동 매체로 사용하지 않으며, 산소 압력 게이지는 보관 시 오일과의 접촉을 엄격히 피해야 합니다. 기존 오일 압력 게이지를 사용하여 산소 압력을 측정해야 하는 경우, 사용 전에 사염화탄소로 반복적으로 세척하고 오일이 없는지 주의 깊게 확인해야 합니다.

2, 측정 범위 결정

탄성 부품이 탄성 변형의 안전 범위 내에서 안정적으로 작동하도록 하기 위해 범위를 선택할 때 측정 압력의 크기와 압력 변화 속도에 따라 충분한 여유를 두어야 하므로, 압력 게이지의 상한값은 생산 과정에서 가능한 최대 압력 값보다 높아야 합니다. "화학 제어 설계 기술 규정"에 따르면, 측정 안정성, 최대 작동 압력은 측정 상한값의 2/3을 초과하지 않아야 합니다; 펄스 압력을 측정할 경우, 최대 작동 압력은 측정 상한값의 1/2을 초과하지 않아야 합니다; 고압을 측정할 경우, 최대 작동 압력은 측정 상한값의 3/5를 초과하지 않아야 하며, 일반적으로 측정 압력은 가장 작고, 작은 값은 계측기 측정 상한값의 1/3 이상이어야 하며, 계측기의 출력과 입력량 간의 선형 관계를 보장합니다. 측정된 매개변수의 최대값과 최소값을 기준으로 계측기를 계산한 후, 바닥을 계산하고, 값을 직접 계측기의 측정 범위로 사용하지 마십시오. 계측기 눈금의 한계를 선택할 때, 국가 규정, 표준 시리즈에서 선택해야 합니다. 압력 게이지 측정 범위의 표준 시리즈는 다음과 같습니다: 중국 - 0.1-0.06, 0.15:,1.6 0 및 1, 2.5, 4, 6, 10 x10 "MPa (여기서 n은 양수 및 음수일 수 있는 자연 정수)

3, 정확도 수준

공정에서 허용되는 최대 절대 오차와 선택된 계측기 가장 cheng에 따라, 계측기가 허용하는 최대 인용 오류를 계산하고, 불량하며, 국가 규정에서 계측기의 정확도 등급을 결정합니다. 일반적으로 정밀 계측기를 선택하면 측정 결과가 더 정확하고 신뢰할 수 있습니다. 그러나 계측기의 정밀도가 높을수록 좋다고 생각할 수는 없으며, 일반적으로 계측기의 정밀도가 높을수록 더 비싸고, 작동 및 유지 관리가 더 번거롭습니다.
