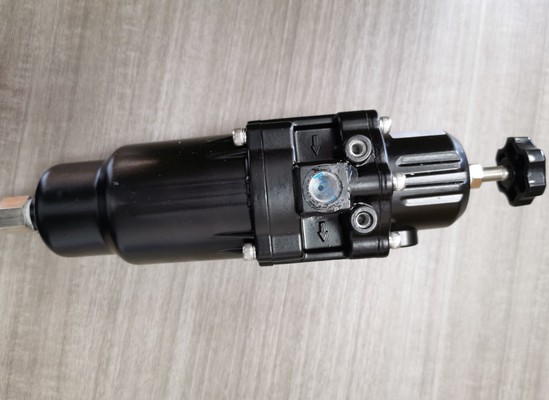

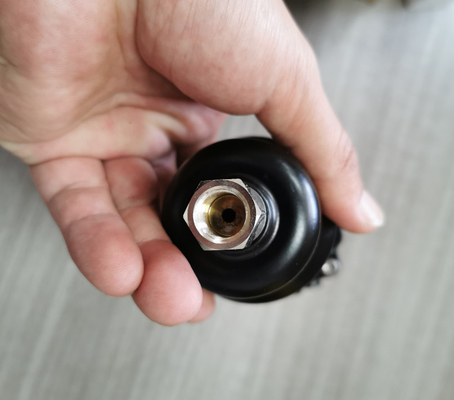

YTC YT-200 YT-220 고품질 시리즈 공기 필터 조절기 YT-220BN210 YT-220BN211 필터 압력 절감 밸브

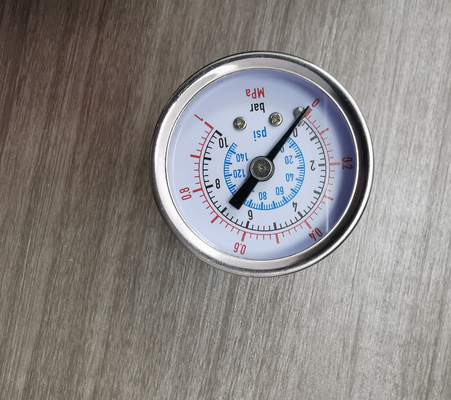

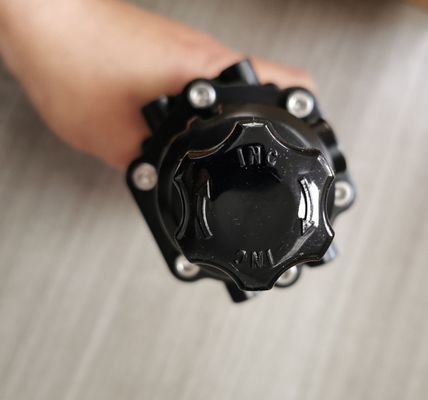

제품 사양 모델 YT-200 YT-220 YT-205 YT-225 최대 공급 압력 1.7 MPa (17 bar) 최대 출압 0.42 MPa (A형); 0.84 MPa (B 타입) 공기 연결 PT (NPT) 1/4 PT (NPT) 1/2 가이드 연결 NPT 1/4 PT (NPT) 1/4 PT (NPT) 1/4 NPT 1/2 NPT 1/4 표준 템프. :-20~70°C 주변 온도 NPT 1/4 고 옵션 온도 : -20~120°C 낮은 옵션 온도: -40~70°C 미니 필터링 크기 5 미크론 재료 알루미늄 다이casting 무게 스테인리스 스틸 316 0.6kg (1.7lb) 0.9kg (1.9lb) 1.4kg (3.0lb) 2.1kg (4.6lb) 20°C의 주변 온도에서 시험, 절대 압력 760mmHg, 그리고 습도 65%. 자세한 테스트 사양을 위해 영 테크 회사 Ltd에 문의하십시오. 5 YT-200 / 205 / 220 / 225 시리즈 2.6 2.7 2.8 작업 논리 공기 압력은 조정 볼트가 시계의 방향으로 돌면서 출력 포트에 공급되고 있습니다.. 아래로 누른 대막은 줄기에서 디스크를 분리합니다. 설정 된 압력 수준은 낮은 대막으로 압력을 전송하여 유지됩니다. 결과적으로 조정 스프링이 균형을 이루게됩니다.정해진 압력보다 높은 경우, 압력은 대막을 밀어 압력은 스프링 케이스의 구멍을 통해 방출됩니다. 차원 (YT-200 / 205) 차원 (YT-220 / 225) 6 YT-200 / 205 / 220 / 225 시리즈 3. 설치 3.1 안전 장치 설치, 안전 지침을 읽고 따르도록 하십시오. 유닛의 사양을 확인하고 지정된대로 사용하도록 하십시오.부착된 공기 압력 수준 범위 내에서 부착. 압력 수준을 초과하면 제품이 손상 될 수 있으며 이로 인한 손상 및 사고가 발생할 수 있습니다.3 YT-200 / 205 / 220 / 225 설치 YT-200 / 205 / 220 / 225 현장 요구 사항에 따라 브래킷과 함께 또는 없이 설치할 수 있습니다.필요한 경우 적절한 브래킷을 만들기 위해 YT-200 / 205 / 220 / 225 차원을 참조하십시오. 조정 1) 제품에 주공압을 공급하기 전에시계 반대 방향으로 조정 볼트를 돌리십시오.2) 압력 레벨을 지속적으로 모니터링하기 위해 2차 압력 출력 포트에 압력 측정기를 설치하십시오.압력 측정기는 제품에서 출력되는 원압을 나타냅니다.3) 블록 출력 포트 및 볼 밸브 유형 또는 다른 유형의 장착 장치와 압력 측정 포트를 차단하고 입력 포트에 1차 압력을 공급합니다.조정 볼트를 고정해 주세요.7 YT-200 / 205 / 220 / 225 시리즈 4. 유지보수 4.1 4.1.141.2 YT-200 / 205 / 220 / 225는 정기적인 유지 보수가 필요합니다. 아래 수리 키트 부품 목록을 참조하십시오. 제품의 수명 주기를 보장하기 위해 모든 부품을 동시에 교체하는 것이 좋습니다.수리 키트 ∼ 상단 대막 조립: ∆ 하부 대막: 1개 1개 단축물 배수제품 주 공급 압력이 완전히 종료되거나 압력 수준이 1kgf/cm2 이하로 조정되어야 합니다.. ️ 소진 수분을 배출하기 위해 배수 플러그를 천천히 열십시오.1.3 필터 케이스 및 부품 교체제품 주 공급 압력이 완전히 종료되거나 압력 수준이 1kgf/cm2 이하로 조정되어야 합니다..?? 조절 볼트에 있는 잠금 견과류를 풀고, 설정 압력을 낮추기 위해 시계 반대 방향으로 조정 볼트를 회전합니다.필터 케이스의 볼트를 대각선 순서로 풀고필터, 오 링 및 줄기를 교체하십시오. 필터 케이스에 있는 볼트를 대각선으로 skru. 스프링 케이스에 있는 6개의 볼트를 대각선으로 unscrew.√ 대각선 순서로 스프링 케이스에 볼트를 스크롤부러지는 동안 대막을 손상시키지 않도록하십시오. 부품을 교체 한 후 바람의 압력을 원하는 수준으로 다시 설정하십시오. 8 YT-200 / 205 / 220 / 225 시리즈
