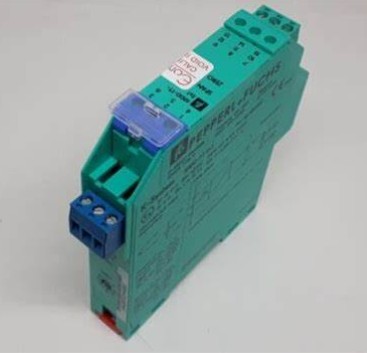

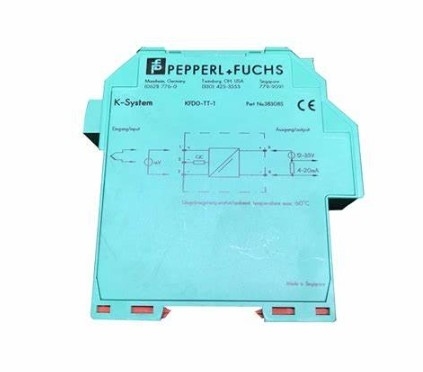

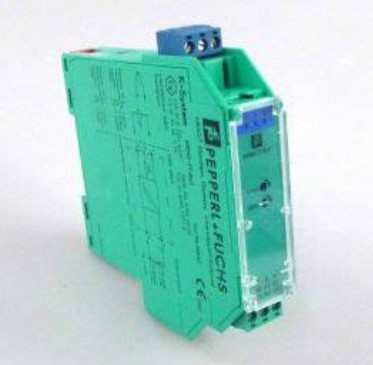

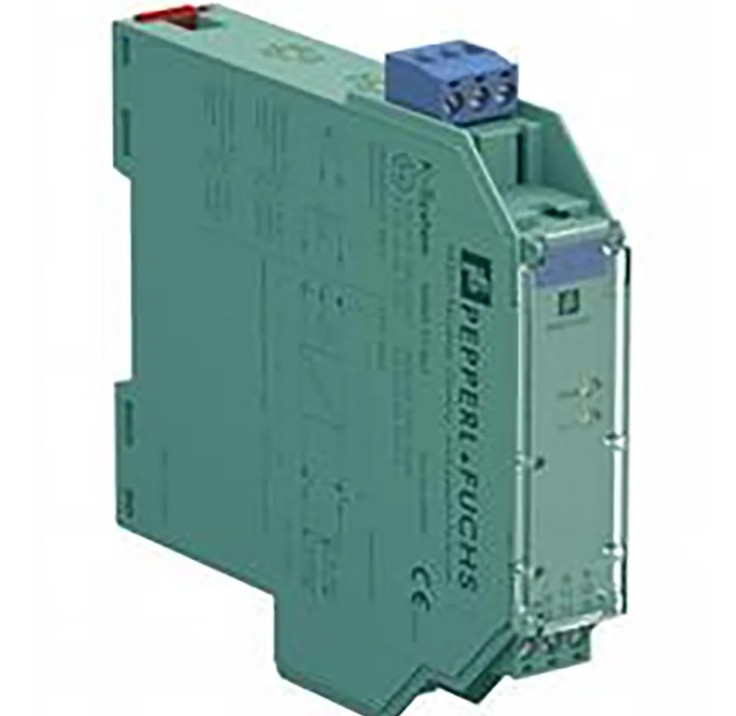

열쌍 변환기 KFD0-TT-Ex1
| 원래 장소 | 중국 |
|---|---|
| 인증 | CE |
| 모델 번호 | KFD0-TT-Ex1 |
| 최소 주문 수량 | 1 |
| 가격 | USD$180 |
| 포장 세부 사항 | 카튼 |
| 배달 시간 | 8~16주 |
| 지불 조건 | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 500개 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 시그널 타입 | 아날로그 입력 | 정량 전압 | 12 ... 35V DC 루프 전원 공급 |
|---|---|---|---|
| 전력 소모 | 0.4W | 연결측 | 필드 사이드 |
| 강조하다 | 펩퍼 + 퓨치 열쌍 변환기,열쌍 변환기 KFD0-TT-Ex1,Ex1 열쌍 변환기 |
||
제품 설명
| 일반 사양 | ||
|---|---|---|
| 신호 종류 | 아날로그 입력 | |
| 공급 | ||
| 정량 전압 | 12... 35V DC 루프 전원 | |
| 전력 소모 | 0.4W | |
| 입력 | ||
| 연결쪽 | 필드 사이드 | |
| 연결 | 터미널 1+, 2-, 3- 열쌍 E, J, K, N, R, S 또는 T, 0 °C (32 °F) 에 참조되는 냉결로 | |
| 납 저항 | 최대 100 Ω/선 | |
| 전류 | 리드 모니터링 ON: ≤ 15 nA; OFF: ≤ 1 nA | |
| 출력 | ||
| 연결쪽 | 컨트롤 사이드 | |
| 연결 | 터미널 9+, 8- | |
| 부하 | (U-12 V) / 0.02 A | |
| 현재 출력 | 4... 20mA, 35mA 이하로 제한 | |
| 오류 신호 | 저용량 ≤ 3mA, 위용량 ≥ 22mA | |
| 전송 특성 | ||
| 측정 범위 | 스펜스 4... 100mV, 제로 포인트 -12... 60mV, 둘 다 조절 | |
| 오차 | ||
| 캘리브레이션 후 | 0.1 전체 크기의 값의 % ± 1 K는 냉결점 | |
| 온도 효과 | 온도 오차 0.015 % 스펜/K 또는 1.5 μV/K 냉결점 ± 2 K (T에서 캘리브레이션)앰브= 20 °C (68 °F)) | |
| 공급 전압의 영향 | 6.5ppm/V | |
| 특징 곡선 | 출력 전압은 입력 전압에 선형적으로 비례합니다 (온도와 상관없습니다) | |
| 상승 시간 | 250ms | |
| 갈바닉 격리 | ||
| 입력/출력 | 안전 격리 EN 50178에 따라, 253V의 가등 격리 전압에프 | |
| 표시기/설정 | ||
| 제어 요소 | DIP 스위치 회전 스위치 |
|
| 구성 | DIP 스위치를 통해 회전 스위치로 |
|
| 표기 | 앞쪽에 표기 공간을 | |
| 지침의 적합성 | ||
| 전자기 호환성 | ||
| 제1항 | EN 61326-1:2013 (산업 부지) | |
| 적합성 | ||
| 단열 조정 | EN 50178 | |
| 갈바닉 격리 | EN 50178 | |
| 보호 정도 | IEC 60529 | |
| 환경 조건 | ||
| 실내 온도 | -20... 60 °C (-4... 140 °F) | |
| 기계적 사양 | ||
|---|---|---|
| 보호 정도 | IP20 | |
| 연결 | 스크루 터미널 | |
| 매스 | 약 150g | |
| 크기 | 20 x 119 x 115 mm (0.8 x 4.7 x 4.5 인치) (W x H x D), 하우스 타입 B2 | |
| 높이 | 119mm | |
| 너비 | 20mm | |
| 깊이 | 115mm | |
| 장착 | EN 60715에 따른 35mm DIN 장착 레일:2001 | |
| 위험지역에 적용할 수 있는 데이터 | ||
| EU 타입 검사 인증서 | ZELM 00 ATEX 0035 | |
| 표기 |  II (1) GD [EX ia] IIC |
|
| 전압 | 16.1 V | |
| 전류 | 0.8mA | |
| 힘 | 3.2mW | |
| 출력 | ||
| 최대 안전 전압 | 60V (주의! 등급 전압이 낮을 수 있습니다.) | |
| 인증서 | TÜV 01 ATEX 1777 X | |
| 표기 | 2 3G 2 T4 |
|
| 갈바닉 격리 | ||
| 입력/출력 | 안전 전기 격리 IEC/EN 60079-11, 전압 최고값 375V | |
| 지침의 적합성 | ||
| 제1항 | EN 60079-0:2012+A11:2013, EN 60079-11:2012, EN 60079-15:2010 | |
