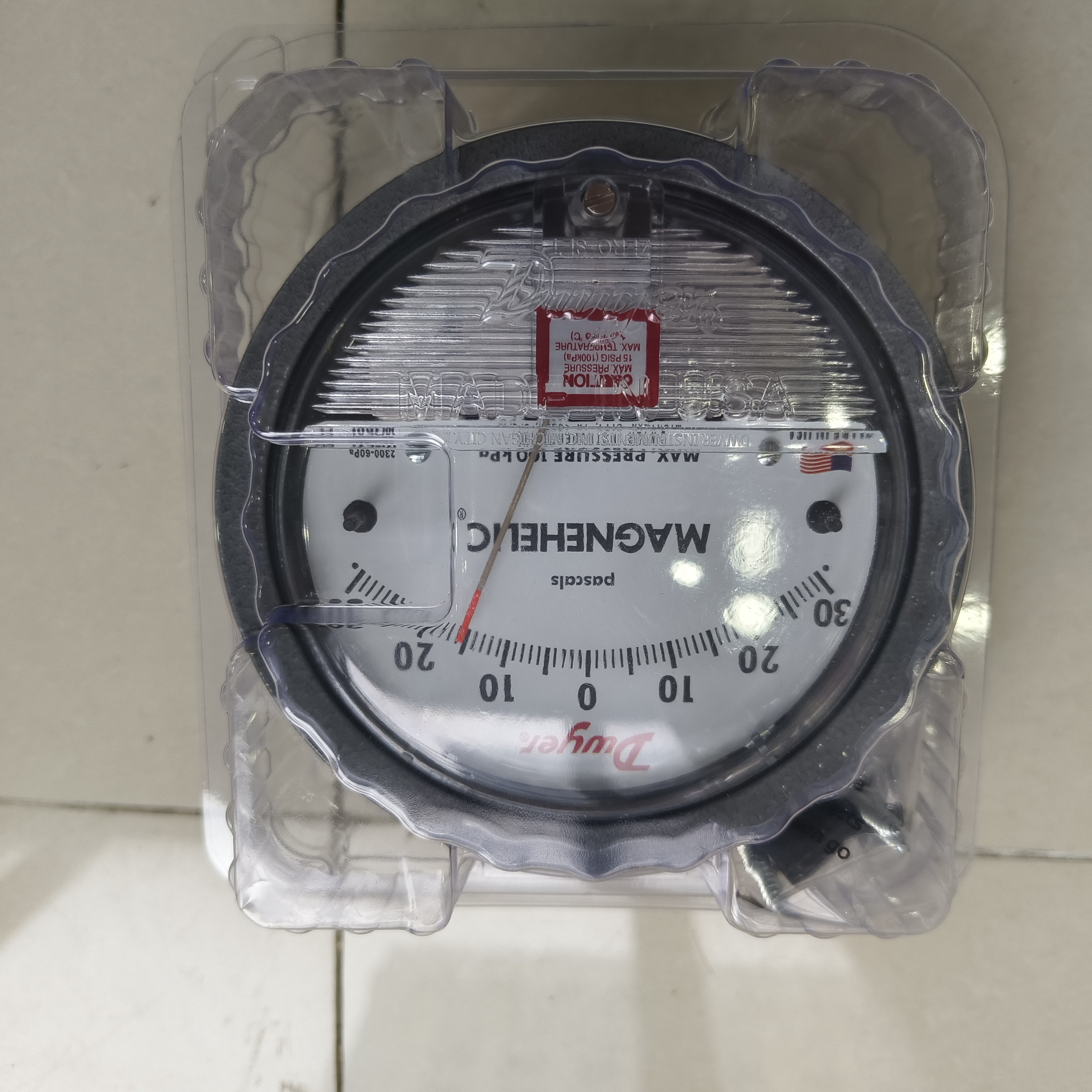

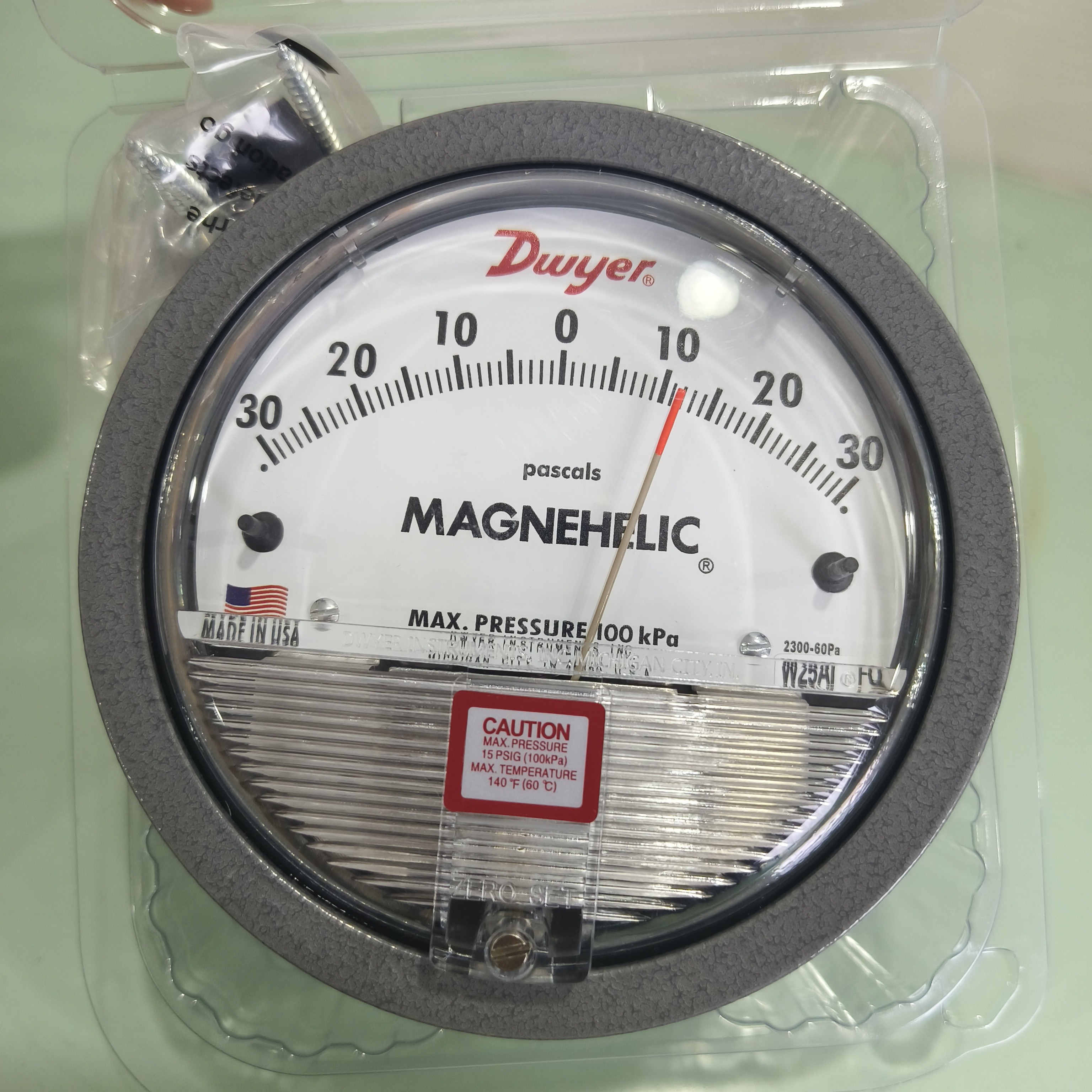

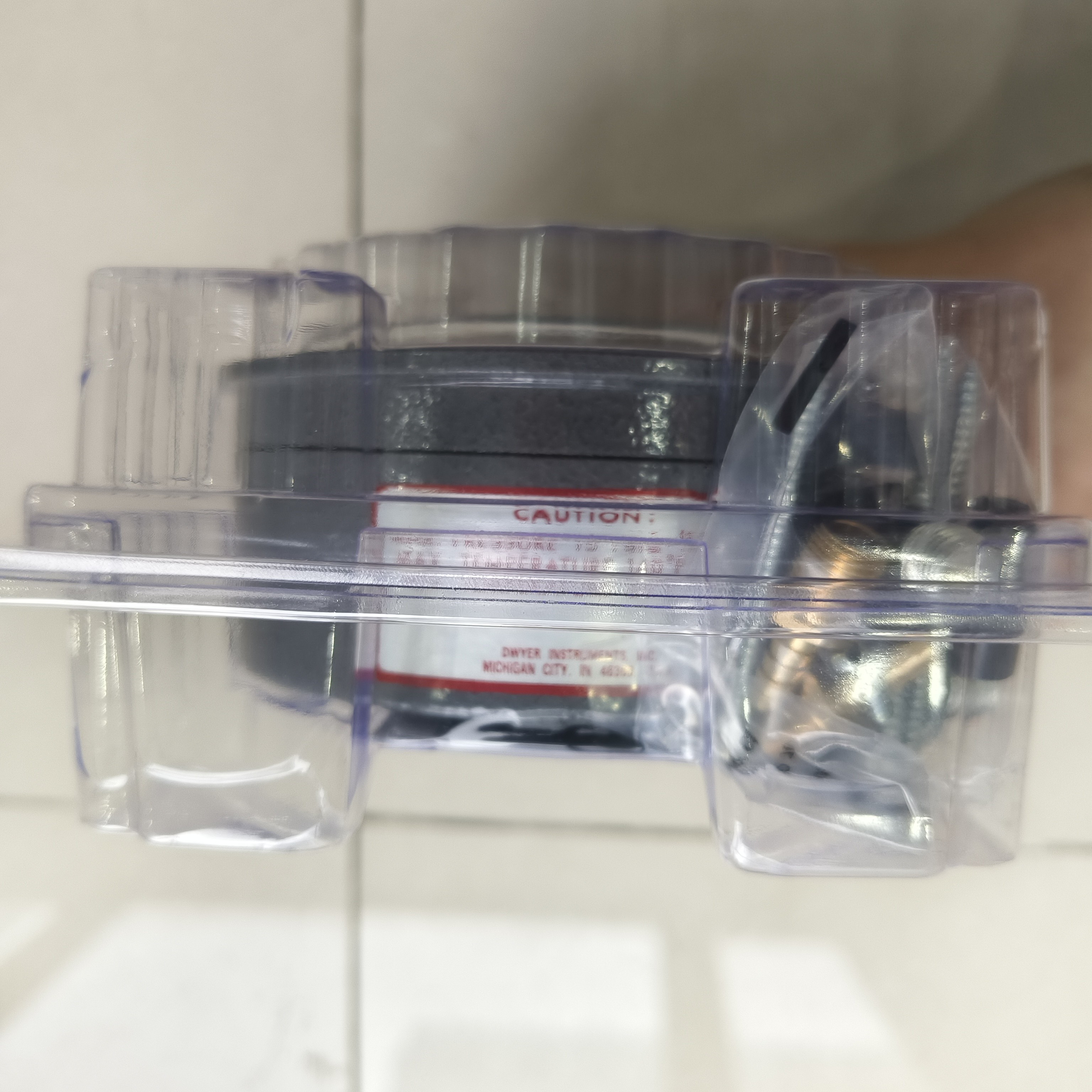

고품질 차차 압력 측정기 Dwyer 2300-60pa 최고의 가격으로

높은 정확성을 위해 Dwyer® Magnehelic® 가이드를 선택 하 고 전체 규모의 2% 안 에서 보장 하 고 정확하게 귀하의 필요에 맞는 81 가지 모델의 광범위한 선택.마그네헬릭® 가이즈 운동, 낮은 공기 또는 부식성 가스 압력을 빠르게 나타냅니다. 양성, 음성 (실공) 또는 차차. 설계는 충격, 진동 및 과압에 저항합니다.마노미터 액체가 증발하지 않습니다.마그네헬릭® 가이드는 팬과 블로어 압력, 필터 저항, 공기 속도, 오븐 유출,오리피스 판에 압력 감소, 거품 시스템과 액체 증폭기 또는 유체 시스템에서의 액체 수치를 검사합니다. 또한 가스-공기 비율 제어 장치와 자동 밸브를 검사합니다.그리고 의료 장비의 혈압과 호흡을 모니터링합니다.. 설치 대부분의 마그네헬릭® 가이즈 모델에는 단일 케이스 크기가 사용됩니다. 표준 하드웨어와 함께 플러시 또는 표면에 장착 될 수 있습니다. 수직 위치로 캘리브레이트되었지만,1 ′′ 이상의 많은 범위는 단순히 다시 0으로 설정하여 모든 각도로 사용할 수 있습니다.그러나 최대 정확성 을 위해, 그들은 사용 하는 것과 같은 위치 에서 정렬 해야 합니다. 이러한 특성 은 Magnehelic® 가이드를 정지 및 휴대용 응용 프로그램 둘 다에 이상적입니다.플러시 패널 장착을 위해 4-9/16 ′′ 구멍이 필요합니다모든 장비와 함께 설치 및 연결 장치와 지침이 제공됩니다. 설치 액세서리에 대한 자세한 정보는 6 및 7 페이지 참조하십시오.공기 및 비연료, 호환 가스 (자연 가스 옵션이 제공됩니다). 참고: 수소와 함께 사용할 수 있습니다. Buna-N 대막을 주문하십시오. 압력은 35 psi 미만해야합니다. 습기 물질: 공장으로 문의하십시오. 하우징:도형 알루미늄 케이스 및 베일, 아크릴 덮개로. 외관은 회색으로 코팅되어 168시간의 소금 스프레이 부식 테스트에 견딜 수 있습니다. 정확도: FS의 ±2% (±3% -0, -100 Pa, -125 Pa, 10MM 및 ±4% -00, -60 Pa, -6MM 범위에서),70°F (21°C) 에서 전체 범위에서압력 제한: -20 Hg에서 15 psig† (-0.677에서 1.034 바); MP 옵션: 35 psig (2.41 바); HP 옵션: 80 psig (5.52 바). 과압: 구제 플러그 약 25 psig (1.72 바) 에서 열립니다.표준 측정기만. 다음 페이지의 과압 보호 참고 참조. 온도 제한: 20 ~ 140 ° F * (-6.67 ~ 60 ° C). -20 ° F (-28 ° C) 낮은 온도 옵션. 크기: 4 ′′ (101.6 mm) 지름 다이얼 얼굴.장착 방향: 수직 위치에서 대막. 다른 위치 방향에 대해 공장으로 문의하십시오. 프로세스 연결: 1/8 ′′ 여성 NPT 중복 고압 및 저압 탭 - 한 쌍 측면과 한 쌍 뒷면. 무게:1파운드 2온스 (510g), MP & HP 2 lb 2 oz (963 g). 표준 액세서리: 두 개의 1/8 ′′ NPT 플러그, 두 개의 1/8 ′′ 파이프 스레드 및 고무 파이프 어댑터, 그리고 스크루와 함께 세 개의 플러시 장착 어댑터.(MP & HP 가이즈 액세서리의 세 개의 어댑터에 대한 장착 및 냅 링 유지 장치.) 기관 승인: RoHS. 참고: -SP 모델은 RoHS 승인되지 않습니다. 1/8 여성 NPT 고압 연결 1-3/4 (44.45) 1/2 (12.70) 1/8 여성 NPT 저압 연결 11/16 (17.46) 17/32 (13.49) ø4-3/4 (120.65) 패널 절단 ø5 (127) ø4-47/64 (120.27) 3/16 (4.76) 2-17/32 (64.29) 15/32 (11.91) ø4-1/2 (114.3) 1-1/4 (31.75) ø5-1/2 (139.70) 마운팅 링 고무 압력 완화 플러그 가이드가 과압 될 때 스스로 풀 수 있습니다 (3) 6-32 × 3/16 (4.76) Ø4-1/8 (104.78) 에 균등하게 배치 된 깊은 구멍 패널 장착용 볼트 원 1/8 여성 NPT 고압 연결 1-3/4 (44.45) 1/2 (12.70) 1/8 여성 NPT 저압 연결 11/16 (17.46) 15/32 (11.91) 1-11/16 (42.86) Ø4-1/2 (114.3) 1-1/4 (31.75) 17/32 (13.49).025 (.64) 표면에 장착될 때 3개의 스페이저 패드로 만들어지는 공간. 방해하지 않는다. 과압을 완화시키는 길을 제공한다.1/8 여성 NPT 고압 연결 1/8 여성 NPT 낮은 압력 연결 7/16 (11.11) Ø4-3/4 (120.65) 플러시, 표면 또는 파이프에 장착된 장에 장착된 액세서리 †표준 전체 압력 등급 내에서 높은 사이클 속도가 있는 애플리케이션에서는 다음 높은 등급이 권장됩니다.왼쪽 아래쪽에서 중압 및 고압 옵션을 참조하십시오.. A-605B 공기 필터 가이지 액세서리 키트, 공기 필터 키트 두 개의 플라스틱 열/폐기 밸브, 두 개의 4 ′′ 스틸 정적 끝, 플라스틱 튜브 및 장착 플랜지. . . . . . . . .26.00 A-605C 공기 필터 가이지 액세서리 키트, 두 개의 플라스틱 열/폐기 밸브, 두 개의 플라스틱 정적 끝, 플라스틱 튜브 및 장착 플랜지. . . . . . . . . .21.00 모델 A-432 휴대용 키트 고압 연결을 제외한 표준 범위의 모든 Magnehelic® 가이즈와 함께 휴대용 케이스를 결합합니다. 9 피트 (2.7 m) 3/16 ′′ ID 고무 튜브를 포함합니다.서스탠딩 브래킷과 터미널 튜브. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .$48.00 모델 A-605 공기 필터 가이즈 액세서리 키트 공기 필터 가이즈로 사용하기 위해 모든 표준 마그네헬릭® 가이즈를 조정합니다. 두 개의 5 피트 (1.5 피트) 크기의 나사로 알루미늄 표면 장착 브래킷을 포함합니다.5m) 길이 1/4 ′′ 알루미늄 튜브 두 정적 압력 팁과 두 폼 플라스틱 환기 밸브, 두 끝과 밸브에 통합 압축 핑팅. . . . . . . . . . . . .35.00 004_Layout 2 7/16/12 10:56 AM Page 4 5 Differential Pressure Gages Series PRESSURE 2000 Magnehelic® Gage Models & Ranges Dual Scale Air Velocity Units For use with pitot tube Zero Center Ranges 2300-6MM†•• 2300-10MM†• 2300-20MM†• Model 2000-00AV†•• 2000-0AV†• 2001AV 2002AV 2005AV 2010AV Model 2000-60NPA†•• 2000-60PA†•• 2000-100PA†• 2000-125PA†• 2000-250PA 2000-300PA 2000-500PA 2000-750PA 2000-1000PA Model 2000-6MM†•• 2000-10MM†• 2000-15MM 2000-25MM 2000-30MM 2000-50MM 2000-80MM 2000-100MM 2000-125MM 2000-150MM 2000-200MM 2000-250MM 2000-300MM Model 2000-0.5KPA 2000-1KPA 2000-1.5KPA 2000-2KPA 2000-2.5KPA 2000-3KPA 2000-4KPA 2000-5KPA 2000-8KPA 2000-10KPA 2000-15KPA 2000-20KPA 2000-25KPA 2000-30KPA 2300-1KPA 2300-2KPA 2300-2.5KPA 2300-3KPA Model 2300-60PA†•• 2300-100PA†• 2300-120PA 2300-200PA 2300-250PA 2300-300PA 2300-500PA 2300-1000PA Dual Scale English/Metric Models Model 2000-00D†•• 2000-0D†• 2001D 2002D 2003D 2004D 2005D 2006D 2008D 2010D 2015D 2020D 2025D 2050D 2060D Range, w.c 0-.25 0-0.5 0-1.0 0-2.0 0-3.0 0-4.0 0-5.0 0-6.0 0-8.0 0-10 0-15 0-20 0-25 0-50 0-60 Zero Center Ranges Zero Center Ranges 2300-00†•• 2300-0†• 2301 2302 2304 2310 2320 2330 Model 2201 2202 2203 2204 2205 2210* 2215* 2220* 2230** Model 2000-15CM 2000-20CM 2000-25CM 2000-50CM 2000-80CM 2000-100CM 2000-150CM 2000-200CM 2000-250CM 2000-300CM 2300-4CM 2300-10CM 2300-30CM Model 2000-00N†•• 2000-00†•• 2000-0†• 2001 2002 2003 2004 2005 2006 2008 2010 2012 2015 2020 2025 2030 2040 2050 2060 2080 2100 2120 2150 2160 2180* 2250* †These ranges calibrated for vertical scale position. • 정확성 +/-3% • • 정확성 +/-4% * MP 옵션 표준 ** HP 옵션 표준 제로 센터 레인지 제로 센터 레인지 커버에 대한 O 링 밀폐는 케이스의 압력 무결성을 보장합니다. OVERPRESSURE PROTECTION Blowout plug is comprised of a rubber plug on the rear which functions as a relief valve by unseating and venting the gage interior when over pressure reaches approximately 25 psig (1압력 완화에 대한 자유로운 경로를 제공하기 위해, 지표가 표면에 장착될 때 0.023 ′′의 공백을 유지하는 네 개의 간격 패드가 있다. 이 패드들에 의해 생성된 간격을 방해하지 않는다.플러그는 물 압력 180 ′′ 이상 모델에 사용되지 않습니다, 중압 또는 고압 모델 또는 디아프라그마를 위해 실리콘 이외의 엘라스토머를 필요로하는 가이드에서. 부러진 플러그는 시스템 과압 제어 장치로 사용되지 않아야합니다.높은 공급 압력은 여전히 과압으로 인해 가이드가 실패 할 수 있습니다., 재산 손해 또는 심각한 부상으로 이어집니다. 좋은 엔지니어링 관행은 시스템 등급 또는 어떤 구성 요소를 초과 방지하기 위해 활용되어야 합니다.다이 주름 알루미늄 케이스는 168 시간 소금 스프레이 부식 테스트를 견딜 수 있도록 정밀하게 만들어지고 이리라이트로 담겨 있습니다.외관은 구운 어두운 회색 해머로이드로 완성되었습니다. 모든 표준 압력 옵션 및 표면 및 플러시 장착 모두에 대해 하나의 케이스 크기가 사용됩니다.통합형 O-링과 함께 실리콘 고무 대막은 앞과 뒷판에 의해 지원. 밀폐판 및 유지 고리로 위치 로 잠금 및 밀폐 됩니다. 과압으로 인한 손상을 방지 하기 위해 대막 운동은 제한 됩니다.사마리움 코발트 자석 범위의 한 끝에 장착 스프링은 기계적 연결없이 헬릭스를 회전. 베젤은 패널에 플러시 장착을 위한 플랜지를 제공합니다. 맑은 플라스틱 표면은 깨지기에는 매우 저항합니다. 포인터와 스케일의 왜곡되지 않은 관측을 제공합니다.정밀 리토 프린트 스케일 정확 하 고 읽기 쉽다. 열 처리 된 알루미늄 튜브의 붉은 끝 포인터는 쉽게 볼 수 있습니다. 그것은 고장 셰프트에 딱딱하게 장착됩니다. molded 고무의 포인터 스톱은 손상없이 포인터의 오버 여행을 방지합니다.위시본 앙상블은 헬릭스 장착을 제공합니다, 헬릭스 베어링 및 포인터 샤프트. 보석 베어링은 충격 저항성 장착; 헬릭스에 거의 마찰 없는 움직임을 제공합니다. 움직임은 고 점도 실리콘 유체로 완화됩니다.제로 조정 나루는 플라스틱 덮개에 편리하게 위치, 커버를 제거하지 않고 액세스 할 수 있습니다. O 링 밀폐는 압력 밀착을 제공합니다. 헬릭스는 높은 자기 투명성 합금으로 제작 된 정밀입니다. 보석 된 베어링에 장착되어 자유롭게 회전합니다.자기장을 따라 스케일을 통해 포인터를 이동. 캘리브레이트 범위 스프링은 평면 스프링 스틸입니다. 움직임의 작은 진폭은 일관성 및 긴 수명을 보장합니다. 그것은 대막에 압력에 반응합니다. 일생 길이가 캘리브레이션을 위해 조정됩니다.속도 및 부피 흐름 단위 Magnehelic®에서 가속 단위 (FPM) 로 읽을 수 있는 스케일이 있습니다., m/s) 또는 부피적 흐름 단위 (SCFM, m3/s, m3/h). 위에는 인치 w.c 및 피트 / 분에 두 가지 범위의 스케일을 가진 저장 속도 단위가 표시되어 있습니다. 다른 범위는 공장과 연락하십시오.부피적 흐름 척도를 주문 할 때 최대 흐름 속도와 그에 따른 압력을 지정하십시오.예를 들어: 0.5 in w.c = 16,000 CFM. CALL TO ORDER. 800/872-9141 W.C. / 속도의 범위 F.P.M. 0-.25/ 300-2000 0-.50/ 500-2800 0-1.0/ 500-4000 0-2.0/ 1000-5600 0-5.0/ 2000-8800 0-10/ 2000-12500 가격 $98.00 88.50 67.95 67.95 67.95 67.95.5-0-.5 1-0-1 1.25-0-1.25 1.5-0-1.5 $74.00 74.00 74.00 74.00 범위, kPa 0-0.5 0-1 0-1.5 0-2 0-2.5 0-3 0-4 0-5 0-8 0-10 0
