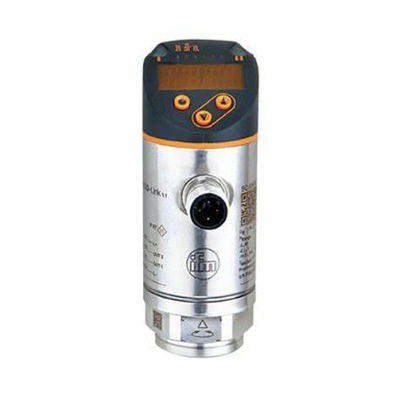

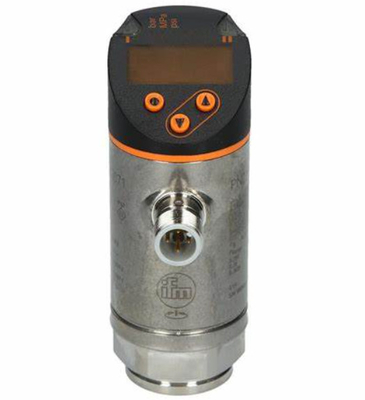

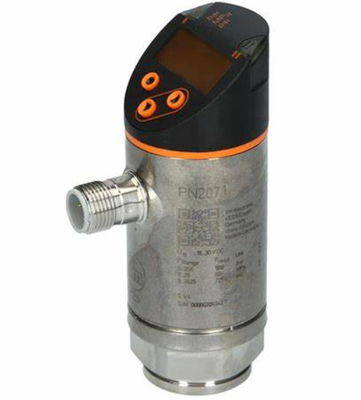

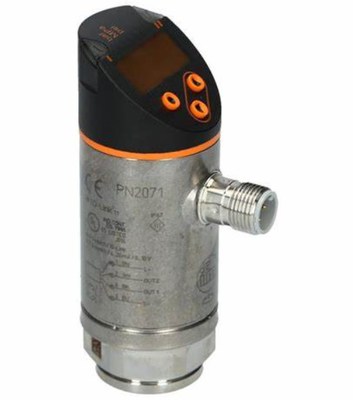

로덕트 특성 |
입력 및 출력 수 |
디지털 출력: 2; 아날로그 출력: 1 |
측정 범위 |
| 0...250 바 |
0...3625 psi |
0...25 MPa |
|
프로세스 연결 |
스레드 연결 G 1/4 내부 스레드 (DIN EN ISO 1179-2) |
적용 |
시스템 |
금으로 칠한 콘택트 |
측정 요소 |
금속 얇은 필름 셀 |
적용 |
산업용 |
미디어 |
액체 및 가스 |
중간 온도 [°C] |
- 25...80 |
분기 폭발 압력 |
|
압력 등급 |
|
진공 저항 [mbar] |
-1000 |
압력 종류 |
상대적 압력 |
전기 데이터 |
작동 전압 [V] |
18...30 DC; (SELV/PELV로) |
전류 소모량 [mA] |
< 35 |
단열 저항 최소 [MΩ] |
100(500V DC) |
보호급 |
제3조 |
역극성 보호 |
네 |
전원 켜기 지연 시간 [s] |
0.3 |
통합 감시 개 |
네 |
입력 / 출력 |
입력 및 출력 수 |
디지털 출력: 2; 아날로그 출력: 1 |
출력 |
출력 총 수 |
2 |
출력 신호 |
스위치 신호; 아날로그 신호; IO-Link; (구성 가능) |
전기 설계 |
PNP/NPN |
디지털 출력 수 |
2 |
출력 함수 |
정상적으로 열고 닫습니다 (구성 가능) |
최대 전압 하락 스위치 출력 DC [V] |
2 |
스위치 출력 DC의 상속 전류 등급 [mA] |
250 |
전환 주파수 DC [Hz] |
< 500 |
아날로그 출력 수 |
1 |
아날로그 전류 출력 [mA] |
4...20; (스케일러블 1: 5) |
최대 부하 [Ω] |
500 |
아날로그 출력 전압 [V] |
0...10; (스케일러블 1: 5) |
최소 부하 저항 [Ω] |
2000 |
단전 보호 |
네 |
단전 보호 장치의 종류 |
네 (연쇄가 안되는) |
과부하 보호 |
네 |
측정/정치 범위 |
측정 범위 |
| 0...250 바 |
0...3625 psi |
0...25 MPa |
|
아날로그 시작점 |
| 0...200 바 |
0...2900 psi |
0...20 MPa |
|
아날로그 종점 |
| 50...250 바 |
725...3625 psi |
5...25 MPa |
|
공장 설정 / CMPT = 2 |
설정점 SP |
| 1.5...250 바 |
25...3625 psi |
0.15...25 MPa |
|
리셋 포인트 rP |
| 0.5...249 바 |
10...3610 psi |
0.05...24.9 MPa |
|
SP와 rP 사이의 최소 차이 |
|
단계적으로 |
|
상태_B 고해상도 / CMPT = 3 |
설정점 SP |
| 1.6...250 바 |
23...3626 psi |
0.16...25 MPa |
|
리셋 포인트 rP |
| 0.5...249 바 |
8...3611 psi |
0.05...24.9 MPa |
|
SP와 rP 사이의 최소 차이 |
|
단계적으로 |
|
정확성 / 오차 |
스위치 포인트 정확도 [스펜의 %] |
< ± 0,4(그림 1) |
반복 가능성 [연장량의 %] |
< ± 0,1; (온도 변동 < 10 K; 1:1로 낮아집니다.) |
특성의 오차 [스펜의 %] |
< ± 0,25 (BFSL) / < ± 0,5 (LS)1; BFSL = 가장 잘 맞는 직선; LS = 제한값 설정) |
히스테레시스 오차 [스펜의 %] |
< ± 0,1(그림 1) |
장기적인 안정성 [스펜의 %] |
< ± 0,051시로 내려16개월당) |
온도 계수 0점 [대역의 % / 10 K] |
0,2; (-25...80 °C) |
온도 계수 횡단선 [횡단선의 % / 10 K] |
0,2; (-25...80 °C) |
정확성 / 오차에 대한 참고 |
전환점 정확도, DNV GL의 선형성 오류: < ± 1%: < ± 1% |
반응 시간 |
응답 시간 [ms] |
< 1.5 |
지연 시간 프로그래밍 dS, dr [s] |
0...50 |
덤핑 프로세스 값 dAP [s] |
0...4 |
아날로그 출력 dAA (s) 의 완화 |
0...4 |
최대 반응 시간 아날로그 출력 [ms] |
3 |
소프트웨어 / 프로그래밍 |
매개 변수 설정 옵션 |
히스테리세스 / 창; 정상적으로 열 / 닫; 켜기 / 끄기 지연; 진압; 디스플레이 단위; 전류 / 전압 출력 |
인터페이스 |
통신 인터페이스 |
IO-Link |
변속기 유형 |
COM2 (38,4 kBaud) |
IO-Link 개정 |
1.1 |
SDCI 표준 |
IEC 61131-9 |
SIO 모드 |
네 |
요구되는 마스터 포트 클래스 |
A; (핀 2가 연결되지 않은 경우: B) |
지원된 장치 ID |
| 작업의 종류 |
디바이스ID |
| 공장 설정 / CMPT = 2 |
460 |
| 상태_B 고해상도 / CMPT = 3 |
639 |
|
참고: |
| 더 자세한 내용은 IODD PDF 파일을 참조하십시오. |
|
공장 설정 / CMPT = 2 |
프로파일 |
스마트 센서: 프로세스 데이터 변수; 장치 식별, 장치 진단 |
프로세스 사이클 시간 [ms] |
2.3 |
IO-Link 해상도 압력 [바르] |
0.1 |
IO-Link 프로세스 데이터 (주기) |
| 기능 |
비트 길이가 |
| 압력 |
14 |
| 바이너리 전환 정보 |
2 |
|
IO-Link 함수 (아시클리컬) |
응용 프로그램 특정 태그 |
상태_B 고해상도 / CMPT = 3 |
프로파일 |
스마트 센서 ED2: 디지털 측정 센서 (0x000A), 식별 및 진단 (0x4000) |
프로세스 사이클 시간 [ms] |
3 |
IO-Link 해상도 압력 [바르] |
0.1 |
IO-Link 프로세스 데이터 (주기) |
| 기능 |
비트 길이가 |
| 압력 |
16 |
| 장치 상태 |
4 |
| 바이너리 전환 정보 |
2 |
|
IO-Link 함수 (아시클리컬) |
응용 프로그램 특정 태그 |
운영 조건 |
실내 온도 [°C] |
- 25...80 |
저장 온도 [°C] |
- 40년...100 |
보호 |
IP 65; IP 67 |
시험/허락 |
EMC |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
충격 저항성 |
| DIN EN 60068-2-27 |
50g (11 ms) |
|
진동 저항 |
| DIN EN 60068-2-6 |
20g (10~2000 Hz) |
|
MTTF [년] |
129 |
UL 승인 |
|
압력장비 지침 |
건전한 엔지니어링 관행; 그룹 2 유체에 사용할 수 있습니다; 요청에 그룹 1 유체 |
기계 데이터 |
무게 [g] |
234.5 |
주택 |
튜브형 |
크기 [mm] |
Ø 34 / L = 907 |
소재 |
스테인리스 스틸 (630/1.4542/17-4 PH); 스테인리스 스틸 (1.4404 / 316L); PBT + PC-GF30; PBT-GF20; PC |
소재 (습게 된 부품) |
스테인리스 스틸 (630/1.4542/17-4 PH) |
압력 주기가 최소 |
1억원 |
압축 토크 [Nm] |
25...35; (보증된 튼튼한 토크; 윤활, 밀폐 및 압력 등급에 따라 달라집니다) |

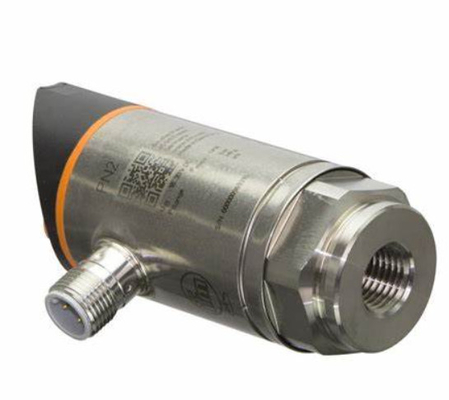

프로세스 연결 |
스레드 연결 G 1/4 내부 스레드 (DIN EN ISO 1179-2) |
통합된 제한 요소 |
아니 (후보로 장착할 수 있다) |
디스플레이 / 작동 요소 |
표시 |
| 디스플레이 단위 |
3 x LED, 녹색 (바, psi, MPa) |
| 전환 상태 |
2 x LED, 노란색 |
| 측정 값 |
적색/녹색 4자리 알파니머리 디스플레이 |
|
언급 |
포장량 |
1개 |
