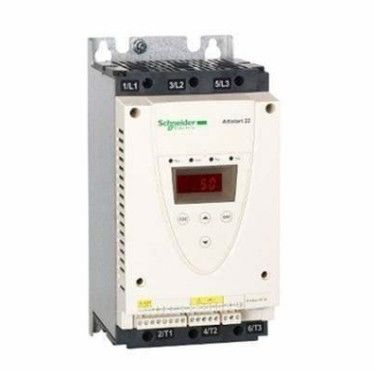

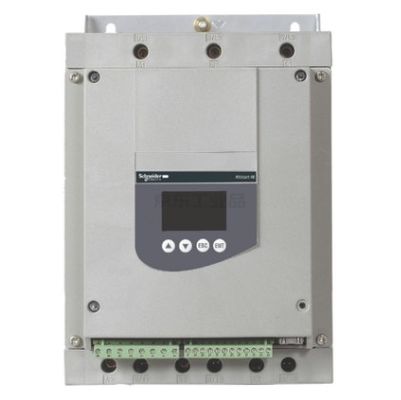

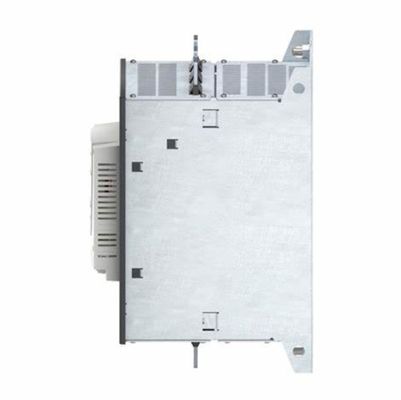

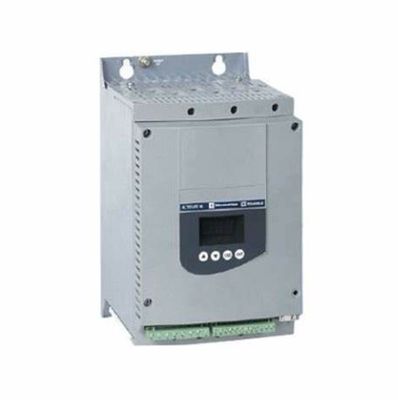

ATS22 시리즈 210A 소프트 스타터 3단계 110 kW 230/440V 슈나이더 전기 Altistart 22
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Schneider |
| 인증 | CE |
| 모델 번호 | ATS22C21Q |
| 최소 주문 수량 | 1 |
| 가격 | USD$1250 |
| 포장 세부 사항 | 카튼 |
| 배달 시간 | 재고 중 |
| 지불 조건 | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 500pc |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 제품의 범위 | 알티스타트 22 | 제품 목적지 | 비동기식 모터 |
|---|---|---|---|
| 구성 요소 이름 | ATS22 | 네트워크 위상수 | 3개 단계 |
| 강조하다 | 110 kW 소프트 스타터,230/440V 소프트 스타터,슈나이더 일렉트릭 소프트 스타터 |
||
제품 설명
| 제품군 | 알트스타트 22 |
|---|---|
| 제품 또는 부품 유형 | 소프트 스타터 |
| 제품 목적지 | 비동기 모터 |
| 제품별 적용 | 펌프 및 팬 |
| 부품 이름 | ATS22 |
| 네트워크 단계 수 | 3단계 |
| [Us] 등급 공급 전압 | 230...440V - 15...10% |
| 모터 전력 kW | 110kW 400V 110kW 440V 55kW 230V |
| 공장 설정 전류 | 195 A |
| 전력 소모량 W | 표준용 용량 117W |
| 사용 범주 | AC-53A |
| 시작 유형 | 토크 제어로 시작 (전류 3.5 인치로 제한) |
| IcL 시작 등급 | 210A 표준용 모터 공급 라인 연결용 |
| IP 보호 수준 | IP00 |
| 조립 스타일 | 용광기 |
|---|---|
| 사용 가능한 기능 | 내부 바이패스 |
| 공급 전압 제한 | 195...484V |
| 공급 빈도 | 50...60 Hz - 10...10% |
| 네트워크 주파수 | 45...66 Hz |
| 장치 연결 | 모터 델타 터미널로 모터 공급 라인 |
| [Uc] 제어 회로 전압 | 230V - 15...10 % 50/60 Hz |
| 제어 회로 소비 | 20W |
| 디스크리트 출력 번호 | 2 |
| 디스크리트 출력 타입 | 릴레이 출력 R1 230 V 작동, 경보, 트립, 중지, 중지되지 않습니다, 시작, 준비 C / O 릴레이 출력 R2 230 V 가동, 경보, 트립, 중지, 중지되지 않은, 시작, 준비 C / O |
| 최소 전환 전류 | 100mA 12V DC (리레 출력) |
| 최대 전환 전류 | 5 A 250V AC 저항 1 릴레이 출력 5A 30V DC 저항 1 릴레이 출력 2 A 250 V AC 인덕티브 0.4 20 ms 릴레이 출력 2 A 30V DC 인덕티브 7ms 릴레이 출력 |
| 디스크리트 입력 번호 | 3 |
| 디스크리트 입력 타입 | (LI1, LI2, LI3) 논리, 5mA 4.3 kOhm |
| 디스크리트 입력 전압 | 24V <= 30V |
| 디스크리트 입력 로직 | 양성 논리 LI1, LI2, LI3 상태 0: < 5 V 및 <= 2 mA 상태 1: > 11 V, >= 5 mA |
| 출력 전류 | 0.4...1 Icl 조절 |
| PTC 탐사 입력 | 750 오름 |
| 통신 포트 프로토콜 | 모드버스 |
| 커넥터 타입 | 1 RJ45 |
| 통신 데이터 링크 | 연쇄 |
| 물리적 인터페이스 | RS485 멀티드롭 |
| 전송률 | 4800, 9600 또는 19200 bps |
| 설치된 장치 | 31 |
| 보호 유형 | 단계 장애: 라인 열 보호: 모터 열보호: 시작 |
| 표시 | CE |
| 냉각 방식 | 강제공류 |
| 작동 위치 | 수직 +/- 10도 |
| 높이 | 425mm |
| 너비 | 206mm |
| 깊이 | 299mm |
| 순중량 | 33kg |
| 모터 전력 범위 AC-3 | 55...100 kW 200...240 V 3단계 110...220 kW 380...440 V 3단계 |
| 모터 스타터 타입 | 소프트 스타터 |
| 전자기 호환성 | IEC 60947-4-2에 따른 유도 및 방사선 배출 수준 A IEC 61000-4-12에 해당하는 완화 오시일레이션 파도 레벨 3 IEC 61000-4-2에 해당하는 정전 전류상태 배열 레벨 3 IEC 61000-4-4에 맞는 전기적 변동물 레벨 4에 대한 면역 IEC 61000-4-3에 따른 방사능 전기적 간섭 수준 3 IEC 61000-4-5에 따른 전압/전류 충동 레벨 3 |
|---|---|
| 표준 | IEC 60947-4-2 |
| 제품 인증 | CCC UL GOST CSA C-틱 |
| 진동 저항 | IEC 60068-2-6에 맞는 1 gn (f=13...200 Hz) 1.5 mm (f=2...13 Hz) IEC 60068-2-6에 따라 |
| 충격 저항성 | IEC 60068-2-27에 따라 11 ms 동안 15 gn |
| 소음 수준 | 56 dB |
| 오염 정도 | 레벨 2 IEC 60664-1에 따라 |
| 상대 습도 | IEC 60068-2-3에 맞는 응축 또는 방울 수 없이 0~95% |
| 작동용 대기 온도 | -10~40 °C (해소 없이) 40~60 °C (기류 감소율 2.2 %/°C) |
| 저장용 대기 온도 | -25~70 °C |
| 운영 고도 | <= 1000m > 1000...< 2000m, 추가 100m당 전류 감소율 2.2 % |
| 단위 패키지 유형 1 | PCE |
|---|---|
| 패키지 1의 단위 수 | 1 |
| 패키지 1 높이 | 46.000cm |
| 패키지 1 너비 | 40.000cm |
| 패키지 1 길이 | 60.000cm |
| 패키지 1 무게 | 24500kg |
| 보증 | 18개월 |
|---|
