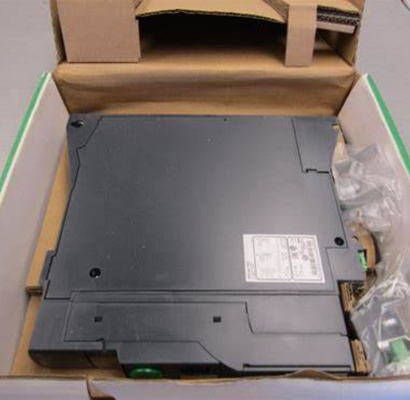

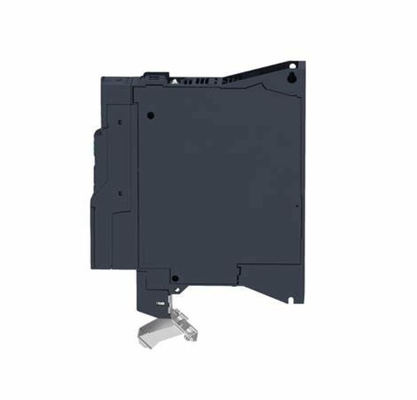

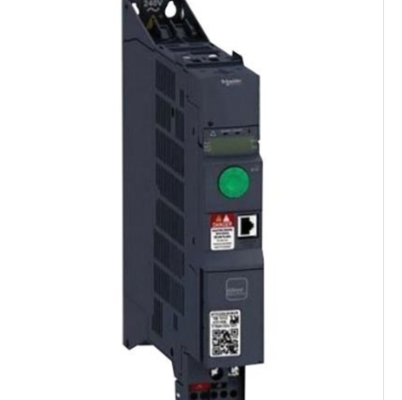

슈나이더 변속기, 알티바르 기계 ATV320, 0.75kW, 380에서 500V, 3단계 책
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Schneider |
| 인증 | CE |
| 모델 번호 | ATV320U07N4B |
| 최소 주문 수량 | 1 |
| 가격 | USD$130 |
| 포장 세부 사항 | 카튼 |
| 배달 시간 | 재고 중 |
| 지불 조건 | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 500pc |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 제품의 범위 | 알티바 기계 ATV320 | 변종 | 표준 버전 |
|---|---|---|---|
| 드라이브의 포맷 | 책 | 설치 상태 | 캐비닛 마운트 |
| 강조하다 | 3단계 슈나이더 변속기0.75kW 슈나이더 변속도 드라이브,0.75kW Schneider variable speed drive |
||
제품 설명
| 제품 범위 | 알티바 머신 ATV320 |
|---|---|
| 제품 또는 구성 요소 유형 | 가변속도 구동 |
| 제품별 응용 프로그램 | 복잡한 기계 |
| 변종 | 표준 버전 |
| 드라이브의 형식 | 책 |
| 장착 모드 | 캐비닛 마운트 |
| 통신 포트 프로토콜 | Modbus 직렬 캔오픈 |
| 옵션 카드 | 통신 모듈, CANopen 통신 모듈, EtherCAT 통신 모듈, Profibus DP V1 통신 모듈, PROFINET 통신 모듈, 이더넷 파워링크 통신 모듈, EtherNet/IP 통신 모듈, DeviceNet |
| [미국] 정격 공급 전압 | 380...500V - 15...10% |
| 정격 출력 전류 | 2.3A |
| 모터 전력 kW | 0.75kW 중장비 |
| EMC 필터 | 클래스 C2 EMC 필터 통합 |
| IP 보호 수준 | IP20 |
| 이산 입력 번호 | 7 |
|---|---|
| 이산 입력 유형 | STO 안전 토크 오프, 24V DC1.5kOhm DI1...DI6 로직 입력, 24V DC 30V) DI5는 펄스 입력 0…30 kHz, 24 V DC 30 V로 프로그래밍 가능 |
| 이산 입력 논리 | 긍정 논리(출처) 부정 논리(싱크) |
| 이산 출력 번호 | 삼 |
| 이산 출력 유형 | 오픈 콜렉터 DQ+ 0…1kHz 30V DC 100mA 오픈 콜렉터 DQ- 0…1 kHz 30 V DC 100 mA |
| 아날로그 입력 번호 | 삼 |
| 아날로그 입력 유형 | AI1 전압 0...10 V DC 30 kOhm 10비트 AI2 양극성 차동 전압 +/- 10 V DC 30 kOhm 10비트 AI3 전류 0...20 mA(또는 구성에 따른 4-20 mA, x-20 mA, 20-x mA 또는 기타 패턴) 250 Ohm 10비트 |
| 아날로그 출력 번호 | 1 |
| 아날로그 출력 유형 | 소프트웨어로 구성 가능한 전류 AQ1 0...20 mA 800 Ohm 10비트 소프트웨어로 구성 가능한 전압 AQ1 0...10 V DC 470 Ohm 10비트 |
| 릴레이 출력 유형 | 구성 가능한 릴레이 로직 R1A 1 NO 100000 사이클 구성 가능한 릴레이 로직 R1B 1 NC 100000 사이클 구성 가능한 릴레이 로직 R1C 구성 가능한 릴레이 로직 R2A 1 NO 100000 사이클 구성 가능한 릴레이 로직 R2C |
| 최대 스위칭 전류 | 릴레이 출력 R1A, R1B, R1C 저항성, cos phi = 1 3 A 250 V AC 릴레이 출력 R1A, R1B, R1C 저항성, cos phi = 1 3 A 30 V DC 릴레이 출력 R1A, R1B, R1C, R2A, R2C 유도형, cos phi = 0.4 7 ms 2 A 250 V AC 릴레이 출력 R1A, R1B, R1C, R2A, R2C 유도형, cos phi = 0.4 7 ms 2 A 30 V DC 릴레이 출력 R2A, R2C 저항성, cos phi = 1 5 A 250 V AC 릴레이 출력 R2A, R2C 저항성, cos phi = 1 5 A 30 V DC |
| 최소 스위칭 전류 | 릴레이 출력 R1A, R1B, R1C, R2A, R2C 5mA 24V DC |
| 접근 방법 | 슬레이브 CANopen |
| 4사분면 작업 가능 | 진실 |
| 비동기 모터 제어 프로필 | 전압/주파수 비율, 5 포인트 센서 없는 플럭스 벡터 제어, 표준 전압/주파수 비율 - 에너지 절약, 2차 U/f 센서 없는 플럭스 벡터 제어 - 에너지 절약 전압/주파수 비율, 2점 |
| 동기 모터 제어 프로파일 | 센서 없는 벡터 제어 |
| 과도 과토크 | 정격 모터 토크의 170…200% |
| 최대 출력 주파수 | 0.599 kHz |
| 가속 및 감속 램프 | 선의 유 에스 고객 램프 스위칭 가속/감속 램프 적응 DC 주입으로 가속/감속 자동 정지 |
| 모터 슬립 보상 | 부하에 상관없이 자동 조정 가능 0...300 % 전압/주파수 비율(2 또는 5점)로 제공되지 않음 |
| 스위칭 주파수 | 2...16kHz 조정 가능 4...16kHz, 감쇠율 포함 |
| 정격 스위칭 주파수 | 4kHz |
| 정지할 때까지 제동 | DC 주입으로 |
| 브레이크 초퍼 통합 | 진실 |
| 선전류 | 3.6 A 380 V 중부하) 2.7 A 500 V 중부하) |
| 위상당 최대 입력 전류 | 3.6A |
| 최대 출력 전압 | 500V |
| 피상전력 | 2.3 kVA 500 V 중부하용) |
| 네트워크 주파수 | 50-60Hz |
| 상대 대칭 네트워크 주파수 허용 오차 | 5 % |
| 예상 라인 Isc | 5 캐럿 |
| 고과부하 시 기본 부하 전류 | 3.0A |
| W 단위의 전력 소모 | 팬 31W 380V 4kHz |
| 안전기능 안전제한속도(SLS) 탑재 | 진실 |
| 안전기능 탑재 안전브레이크관리(SBC/SBT) | 거짓 |
| 안전기능 안전운전정지(SOS) 탑재 | 거짓 |
| 안전기능 Safe Position (SP) 탑재 | 거짓 |
| 안전기능 탑재 안전한 프로그래밍 로직 | 거짓 |
| 안전기능 탑재 안전속도모니터(SSM) | 거짓 |
| 안전기능 Safe Stop 1 (SS1) 탑재 | 진실 |
| sft fct Safe Stop 2(SS2) 포함 | 거짓 |
| 안전기능 탑재 Safe Torque Off (STO) | 진실 |
| 안전기능 Safely Limited Position (SLP) 탑재 | 거짓 |
| 안전기능 Safe Direction (SDI) 탑재 | 거짓 |
| 보호 유형 | 입력 위상이 드라이브를 끊습니다. 출력 위상과 접지 구동 간 과전류 과열 보호 드라이브 모터 상간 단락 구동 열 보호 드라이브 |
| 너비 | 1.8인치(45.0mm) |
| 키 | 12.8인치(325.0mm) |
| 깊이 | 9.6인치(245.0mm) |
| 순중량 | 5.5파운드(미국) (2.5kg) |
| 작동 위치 | 수직 +/- 10도 |
|---|---|
| 제품 인증 | 씨. ATEX 놈 한국어: 고스트 EAC 리씨엠 케이씨씨 |
| 표시 | 씨. ATEX UL 체코 EAC 리씨엠 |
| 표준 | 국제전기기술자협회(IEC) 61800-5-1 |
| 전자기 호환성 | 정전기 방전 면역 시험 수준 3 IEC 61000-4-2 방사성 무선주파수 전자파 내성 시험 수준 3 IEC 61000-4-3 전기적 빠른 과도/버스트 면역 테스트 레벨 4 IEC 61000-4-4 1.2/50 µs - 8/20 µs 서지 면역 테스트 레벨 3 IEC 61000-4-5 IEC 61000-4-6 레벨 3의 무선 주파수 면역 시험을 실시했습니다. 전압 강하 및 정전 면역 시험 IEC 61000-4-11 |
| 환경등급(운전 중) | IEC 60721-3-3에 따른 클래스 3C3 IEC 60721-3-3에 따른 클래스 3S2 |
| 충격 충격 하의 최대 가속도 (운행 중) | 11ms에서 150m/s² |
| 진동 응력 하에서의 최대 가속도(작동 중) | 13...200Hz에서 10m/s² |
| 진동하중 하에서의 최대 처짐(작동 중) | 2...13Hz에서 1.5mm |
| 허용 상대 습도(작동 중) | EN 60721-3에 따른 클래스 3K5 |
| 냉각 공기의 양 | 2483.3 갤런/시간(미국) (9.4 m3/시간) |
| 과전압 범주 | 3세 |
| 규제 루프 | 조절 가능한 PID 레귤레이터 |
| 속도 정확도 | 명목상 미끄러짐의 +/- 10% 0.2 Tn ~ Tn |
| 오염도 | 2 |
| 주변 공기 수송 온도 | -13.0000000000…158.0000000000 °F (-25…70 °C) |
| 작동을 위한 주변 공기 온도 | 14.0000000000…122.0000000000 °F (-10…50 °C) (디레이팅 없음) 122.0000000000…140.0000000000 °F(50…60 °C) (감소 계수 포함) |
| 보관을 위한 주변 공기 온도 | -13.0000000000…158.0000000000 °F (-25…70 °C) |
| 범주 | US1CP4B22152 |
|---|---|
| 할인 일정 | CP4B |
| GTIN | 3606480966408 |
| 반품 가능성 | 예 |
| 원산지 | ID |
| 패키지의 단위 유형 1 | PCE |
|---|---|
| 패키지 1의 단위 수 | 1 |
| 패키지 1 높이 | 3.346인치(8.500cm) |
| 패키지 1 폭 | 10.827인치(27.500cm) |
| 패키지 1 길이 | 12.795인치(32.500cm) |
| 패키지 1 무게 | 5.172파운드(미국) (2.346kg) |
| 패키지의 단위 유형 2 | P06 |
| 패키지 2의 유닛 수 | 24 |
| 패키지 2 높이 | 29.528인치(75.000cm) |
| 패키지 2 폭 | 23.622인치(60.000cm) |
| 패키지 2 길이 | 31.496인치(80.000cm) |
| 패키지 2 무게 | 146.175파운드(미국) (66.304kg) |
