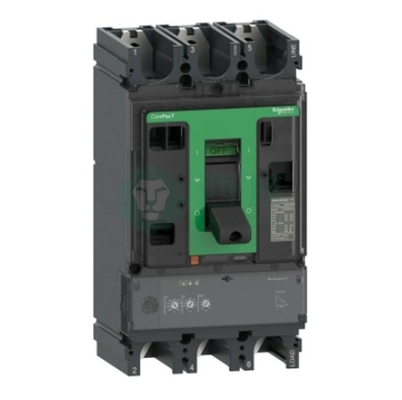

슈네더 C63N32D630 회로 차단기 컴팩트 NSX630N, 50kA 415VAC, 마이크로 로직 2.3 트립 유닛 630A, 3 폴 3d
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Schnerder |
| 인증 | CE |
| 모델 번호 | C63N32D630 |
| 최소 주문 수량 | 1 |
| 가격 | USD$400 |
| 포장 세부 사항 | 카튼 |
| 배달 시간 | 재고 중 |
| 지불 조건 | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 500pc |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 범위 | ComPacT 차세대 | 제품 이름 | 컴팩트 NSX 신세대 |
|---|---|---|---|
| 장치는 이름을 단락시킵니다 | NSX630N | 막대기 기술 | 3P |
| 보호된 극 설명 | 3D | ||
| 강조하다 | 3d 회로 차단기 ComPacT NSX630N,50kA 단속기 ComPacT NSX630N,마이크로 로직 2.3 회로 차단기 ComPacT NSX630N |
||
제품 설명
| 범위 | 새로운 세대의 ComPacT |
|---|---|
| 제품 이름 | 컴팩트 NSX 신세대 |
| 단축명 | NSX630N |
| 제품 또는 부품 유형 | 단속기 |
| 장치 적용 | 배포 |
| 포스 설명 | 3P |
| 보호된 막대기 설명 | 3D |
| [인] 등급 전류 | 630A, 40°C |
| [Ue] 등급 작동 전압 | 690V AC 50/60 Hz |
| 네트워크 유형 | AC |
| 네트워크 주파수 | 50/60 Hz |
| 격리 용의성 | 네, EN/IEC 60947-2에 따라 |
| 사용 범주 | 카테고리 |
| [ICU] 최상급 단회전 단절 능력 | 85 kA Icu 220/240 V AC 50/60 Hz IEC 60947-2에 따라 50 kA Icu 380/415 V AC 50/60 Hz IEC 60947-2에 따라 IEC 60947-2에 따라 440V AC 50/60 Hz에서 42 kA Icu IEC 60947-2에 따라 500V AC 50/60 Hz에서 30 kA Icu IEC 60947-2에 따라 525 V AC 50/60 Hz에서 22 kA Icu IEC 60947-2에 따라 660/690 V AC 50/60 Hz에서 10 kA Icu 50 kA 480 V AC 50/60 Hz UL 508에 따라 |
| 성능 수준 | N 50 kA 415 V AC |
| 여행 단위의 이름 | 마이크로 로직 23 |
| 트립 유닛 기술 | 전자 |
| 트립 유닛 보호 기능 | ISoI |
| 제어형 | 전환 |
| 정류장 설치 모드 | 고정 |
| [Ui] 등급 단열 전압 | 800V AC 50/60 Hz |
|---|---|
| [Uimp] 등급 충동 저항 전압 | 8kV |
| [Ics] 정전용 단회전 단절 능력 | 85 kA 220/240 V AC 50/60 Hz IEC 60947-2에 따라 IEC 60947-2에 따라 50 kA 380/415 V AC 50/60 Hz IEC 60947-2에 따라 440 V AC 50/60 Hz에서 42 kA IEC 60947-2에 따라 50/60 Hz의 500 V AC에서 30 kA IEC 60947-2에 따라 525 V AC 50/60 Hz에서 11 kA IEC 60947-2에 따라 660/690 V AC 50/60 Hz에서 10 kA |
| 기계적 내구성 | 15000 회로 |
| 전기 내구성 | 8000 회로, 440 V In/2 4000회로 440V에서 6000 회로 690V In/2 690V의 2000회 회로 |
| 전력 분산 | 390.69W |
| 장착지원 | 뒷판 |
| 장착 위치 | 수평 및 수직 뒷면 |
| 위쪽 연결 | 앞면 |
| 다운사이드 연결 | 앞면 |
| 연결 피치 | 45mm |
| 보호 유형 | L: 과부하 보호 (장시간) 그래서: 고정된 지연으로 단시간 단장 보호 I: 순간 단전 보호용 |
| 여행 단위 등급 | 630A, 40°C |
| 장시간 픽업 조절형 Ir (열보호) | 정렬 가능한 9개 설정 |
| [Ir] 장시간 보호 픽업 조정 범위 | 250...630 A |
| 장시간 보호 지연 조정 유형 tr | 고정 |
| [tr] 장시간 보호 지연 조정 범위 | 400 s 1.5 x Ir에서 6 x Ir에서 16 s 11초 7.2 x Ir |
| 열기억 | 20분 전과 후 |
| 단시간 보호 피크업 조정 타입 Isd | 정렬 가능한 9개 설정 |
| [ISD] 단시간 보호 피크업 조정 범위 | 1.5...10 x Ir |
| 단시간 보호 지연 조정 타입 tsd | 고정 |
| 즉각적인 보호 픽업 조정 II 타입 | 고정 |
| [ii] 즉각적인 보호 피크업 조정 범위 | 6900A |
| 토양 누출 보호 | 아니 |
| 지역 선택적 연결 ZSI | 아니 |
| 전기 보조 장치의 슬롯 수 | 6개의 슬롯 |
| 지역 신호 | 플래시 LED (녹색) 가 작동 준비 LED 105 % Ir (붉은색) 과부하 LED 90 % Ir (황색) 과부하 |
| 너비 (W) | 140mm |
| 높이 (H) | 255mm |
| 깊이 (D) | 110mm |
| 순중량 | 6.2kg |
| 표준 | EN/IEC 60947 |
|---|---|
| 제품 인증 | CCC EAC 해군 |
| 초전압 범주 | 클래스 II |
| 전기 충격 보호 클래스 | 클래스 II |
| 오염 정도 | 3 IEC 60664-1에 따라 |
| IP 보호 수준 | IP40 IEC 60529을 준수합니다. |
| 보호 수준 | IEC 62262에 맞는 IK07 |
| 작동용 대기 온도 | -25~70 °C |
| 저장용 대기 온도 | -50~85 °C |
| 상대 습도 | 0...95% |
| 운영 고도 | 0... 2000m, 하락 없이 2000m...5000m, 격리도 포함 |
| 단위 패키지 유형 1 | PCE |
|---|---|
| 패키지 1의 단위 수 | 1 |
| 패키지 1 높이 | 150.0cm |
| 패키지 1 너비 | 160.0cm |
| 패키지 1 길이 | 290.5cm |
| 패키지 1 무게 | 50.732kg |
| 단위 패키지 유형 2 | S04 |
| 패키지 2의 단위 수 | 2 |
| 패키지 2 높이 | 300.0cm |
| 패키지 2 너비 | 400.0cm |
| 패키지 2 길이 | 600.0cm |
| 패키지 2 무게 | 12.318kg |
