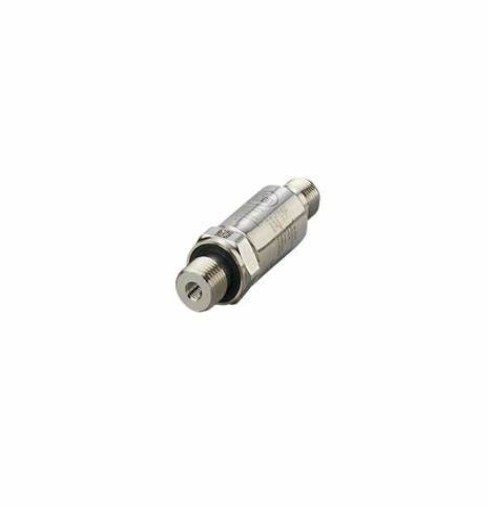

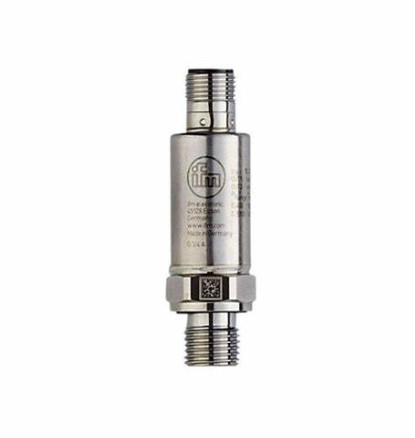

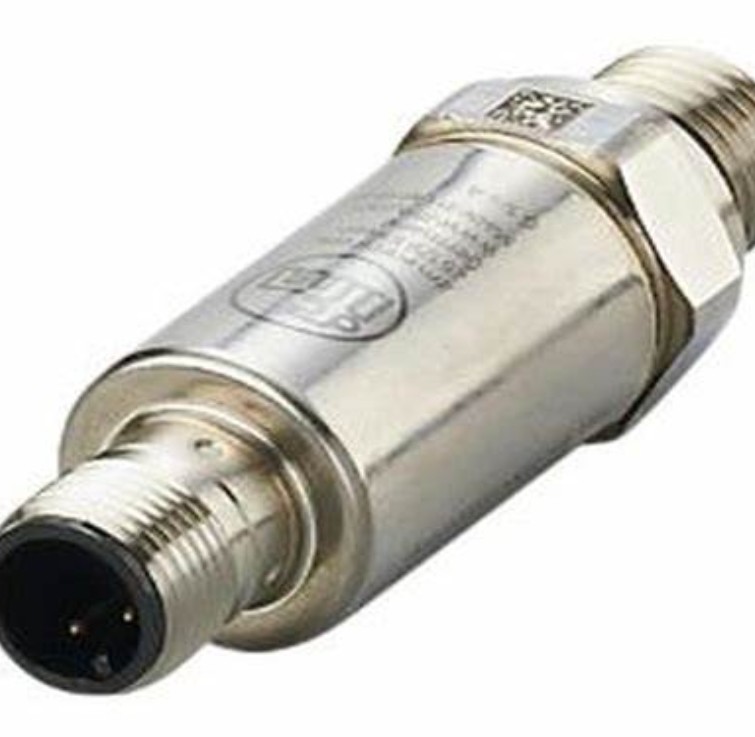

IFM 압력 스위치 IO-Link PV7001 PV-250-SEG14-UFRVG/US/
| 브랜드 이름 | IFM |
|---|---|
| 인증 | CE |
| 모델 번호 | PV7001 |
| 최소 주문 수량 | 1 |
| 가격 | USD$130 |
| 포장 세부 사항 | 카튼 |
| 배달 시간 | 4-6weeks |
| 지불 조건 | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 측정 범위 | 0...250 바 | 중간 온도 [°C] | - 40년...90 |
|---|---|---|---|
| 압력 등급에 대한 참고 사항 | 공전 | 압력의 종류 | 상대 압력 |
| 강조하다 | IO-Link 압력 스위치,PV-250-SEG14-UFRVG/US 압력 스위치,PV7001 압력 스위치 |
||
제품 설명
제품 특성
| 입력 및 출력 수 | 디지털 출력 수: 2 | |||
|---|---|---|---|---|
| 측정 범위 |
|
|||
| 프로세스 연결 | 스레드 연결 G 1/4 외부 스레드 (DIN EN ISO 1179-2); 내부 스레드:M5 |
적용
| 측정 요소 | 금속 얇은 필름 셀 | |||
|---|---|---|---|---|
| 적용 | 산업용 | |||
| 미디어 | 액체 및 가스 | |||
| 중간 온도 [°C] | - 40년...90 | |||
| 분기 폭발 압력 |
|
|||
| 압력 등급 |
|
|||
| 압력 등급에 관한 참고 |
|
|||
| 진공 저항 [mbar] | -1000 | |||
| 압력 종류 | 상대적 압력 |
전기 데이터
| 작동 전압 [V] | 18...30 DC |
|---|---|
| 전류 소모량 [mA] | < 15 |
| 단열 저항 최소 [MΩ] | 100(500V DC) |
| 보호급 | 제3조 |
| 역극성 보호 | 네 |
| 전원 켜기 지연 시간 [s] | < 0.3 |
입력 / 출력
| 입력 및 출력 수 | 디지털 출력 수: 2 |
|---|
출력
| 출력 총 수 | 2 |
|---|---|
| 출력 신호 | 스위치 신호; IO-Link; (구성 가능) |
| 전기 설계 | PNP/NPN |
| 디지털 출력 수 | 2 |
| 출력 함수 | 정상적으로 열고 닫습니다 (구성 가능) |
| 최대 전압 하락 스위치 출력 DC [V] | 2 |
| 스위치 출력 DC의 상속 전류 등급 [mA] | 100 |
| 전환 주파수 DC [Hz] | < 170 |
| 단전 보호 | 네 |
| 단전 보호 장치의 종류 | 네 (연쇄가 안되는) |
| 과부하 보호 | 네 |
측정/정치 범위
| 측정 범위 |
|
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 설정점 SP |
|
||||||||||||
| 리셋 포인트 rP |
|
||||||||||||
| 단계적으로 |
|
||||||||||||
| 공장 설정 |
|
정확성 / 오차
| 스위치 포인트 정확도 [스펜의 %] | < ± 0,5 (DIN EN 61298-2에 따라) |
|---|---|
| 반복 가능성 [연장량의 %] | < ± 0,05; (온도 변동 < 10 K) |
| 특성의 오차 [스펜의 %] | < ± 0,5; (선형성 포함 히스테레시스 및 반복성, DIN EN IEC 62828-1에 해당하는 한계값 설정) |
| 선형성 오차 [스펜의 %] | < ± 0,1 (BFSL) / < ± 0,2 (LS) |
| 히스테레시스 오차 [스펜의 %] | < ± 0,2 |
| 장기적인 안정성 [스펜의 %] | < ± 0,1; (6개월당) |
| 온도 계수 0점 [대역의 % / 10 K] | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
| 온도 계수 횡단선 [횡단선의 % / 10 K] | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
반응 시간
| 응답 시간 [ms] | < 3 |
|---|
소프트웨어 / 프로그래밍
| 매개 변수 설정 옵션 | 히스테리세스 / 창; 정상적으로 열 / 닫; 스위치 로직; 켜기 / 끄기 지연; 덤핑 |
|---|
인터페이스
| 통신 인터페이스 | IO-Link | ||||
|---|---|---|---|---|---|
| 변속기 유형 | COM2 (38,4 kBaud) | ||||
| IO-Link 개정 | 1.1 | ||||
| SDCI 표준 | IEC 61131-9 | ||||
| 프로파일 | 스마트 센서: 프로세스 데이터 변수; 장치 식별, 장치 진단 | ||||
| SIO 모드 | 네 | ||||
| 요구되는 마스터 포트 클래스 | A | ||||
| 프로세스 데이터 아날로그 | 2 | ||||
| 프로세스 데이터 바이너리 | 2 | ||||
| 프로세스 사이클 시간 [ms] | 5 | ||||
| 지원된 장치 ID |
|
운영 조건
| 실내 온도 [°C] | - 40년...90 |
|---|---|
| 저장 온도 [°C] | - 40년...100 |
| 보호 | IP 67; IP 69K |
시험/허락
| EMC |
|
||
|---|---|---|---|
| 충격 저항성 |
|
||
| 진동 저항 |
|
||
| MTTF [년] | 667.77 | ||
| UL 승인 |
|
||
| 압력장비 지침 | 건전한 공학 실습; 그룹 2 유체에 사용할 수 있습니다; 요청에 따라 그룹 1 유체 |
기계 데이터
| 무게 [g] | 64.5 |
|---|---|
| 소재 | 스테인레스 스틸 (630/1.4542/17-4 PH); 스테인레스 스틸 (1.4404 / 316L); PEI |
| 소재 (습게 된 부품) | 스테인레스 스틸 (1.4305 / 303); 스테인레스 스틸 (630/1.4542/17-4 PH) |
| 압력 주기가 최소 | 600만, (명압의 1.2배) |
| 압축 토크 [Nm] | 25...35; (보증된 튼튼한 토크; 윤활, 밀폐 및 압력 등급에 따라 달라집니다) |
| 프로세스 연결 | 스레드 연결 G 1/4 외부 스레드 (DIN EN ISO 1179-2); 내부 스레드:M5 |
| 프로세스 연결 밀폐 | FKM (DIN EN ISO 1179-2) |
| 통합된 제한 요소 | 네 |
언급
| 언급 |
|
||
|---|---|---|---|
| 포장량 | 1개 |
전기 연결
| 연결 | 커넥터: 1 x M12; 코딩: A |
|---|
