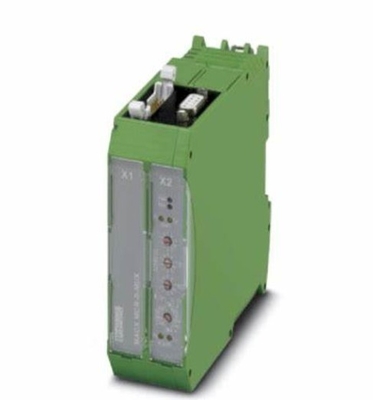

NS 35/7.5 또는 NS 32 피닉스 연락 2865599 센서 HART 멀티플렉서 프로토콜 타입 HART

피닉스 콘택트 - MACX 아날로그 시리즈 신호 컨디셔닝 및 신호 변환기 MACX 아날로그신호 컨디셔너는 포괄적 인 폭발 보호 및 기능 안전이 필요한 응용 프로그램에 탁월한 안전성을 제공합니다.간섭 없는 아날로그 및 디지털 신호 처리모든 구역과 재료 그룹에 대한 폭발 보호 외에도 MACX Analog은 SIL IEC/EN 61508 및 PL EN ISO 13849에 따라 기능적 안전성을 제공합니다.이점:

• 높은 신호 품질, 안전한 전기 단열 및 낮은 자열 덕분에 긴 수명
• 단일 채널 및 두 채널 표준 기능의 전체 폭 12.5 mm로 상당한 공간 절감
• 유연한 공급: 그룹 오류 메시징 또는 230V AC/DC까지의 광범위한 입력과 함께 모듈 24V 전력 브리딩
• 서비스 친화적인 연결 기술, 코딩된, 플러그 할 수 있는 단말 블록, 선택적으로 나사 또는 푸시 인 연결
• 시스템 케이블링을 위한 콤팩트하고 견고한 종료 운반기와 빠른 신호 연결

• 항목 번호	2865599
  포장 단위	1pc
  최소 주문량	1pc
  판매 키	C402
  제품 키	CK11ZZ
  카탈로그 페이지	페이지 172 (C-5-2019)
  GTIN	4046356153898
  1개 당 무게 (포장 포함)	206.4g
  1개당 무게 (포고가 포함되지 않습니다)	206.4g
  관세율 번호	85176200
  원산지	DE

• 주요 상업 데이터

  명령 키	2865599
  포장 단위	1pc
  카탈로그 페이지	페이지 166 (C-5-2017)
  GTIN	4046356153898
  1개당 무게 (포고를 제외)	211.400g
  관세세 번호	85176200
  원산지	DE (독일)

  크기

  너비	35.2mm
  높이	99mm
  깊이	114.5mm

  환경 조건

  환경 온도 (운동)	-20 °C... 60 °C
  실내 온도 (저장/운송)	-40 °C... 80 °C
  최대 허용 상대 습도 (운동)	≤ 95 % (집화되지 않는)

  현장 장치 인터페이스 (HART)

  채널	16 또는 32; 스위치를 사용하여 조절할 수 있습니다.
  연결 방법	평면 리본 케이블, 14 포스 (함수)
  신호	HART FSK
  HART 사양	HART 현장 통신 프로토콜 Rev. 6.0 (Rev. 4.0까지 하향 호환성); FSK 물리 계층 사양 (Rev. 8.1)
  데이터 전송 표시	두 노란색 "Tx"와 "Rx" "HART" LED
  표시 오류	빨간색 "ERR" LED (HART 버스에서 오류가 발생하면 깜박인다)

  RS-485 인터페이스

  연결 방법	D-SUB-9 여성 커넥터
  신호	RS-485
  데이터 흐름 제어/ 프로토콜	OPC HART 서버, PDM, PRM 및 FDT/DTM와 호환
  버스 세그먼트별 HART 멀티플렉서 수	최대 31
  주소 설정	0...127; 앞쪽에서 회전 스위치를 사용하여
  데이터 비율	9600 / 19200 / 38400 / 57600 [bps]; 앞의 회전 스위치를 통해
  변속기 길이가	≤ 1200m
  표시	두 개의 노란색 "Tx" 및 "Rx" "RS-485" LED

  일반 자료

  공급 전압	24V DC
  공급 전압 범위	18V... 31.2V
  일반적인 전류 소비량	55mA
  명목 전력 소비	1.35W
  작동 전압 표시	녹색 "PWR" LED
  저전압 모니터링	네 (부실 장치 / 출력 상태가 없습니다)
  HART 신호/RS-485의 갈바닉 격리	350V AC
  서로간의 HART 신호의 갈바닉 격리	100V DC (용량)
  HART 신호/보급 장치의 갈바닉 격리	350V AC
  RS-485/공급의 갈바닉 격리	350V AC
  오류 모니터링	프로세서 오류: "PWR" LED가 깜빡인다. HART 통신 오류: "ERR" LED가 깜빡인다.
  적합성	CE 규격
