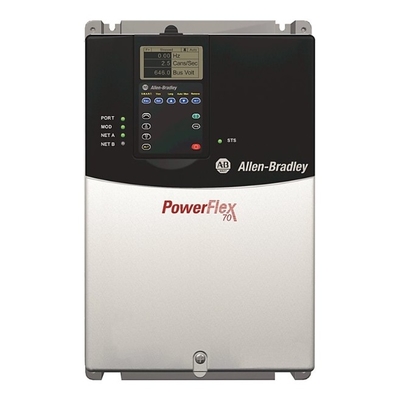

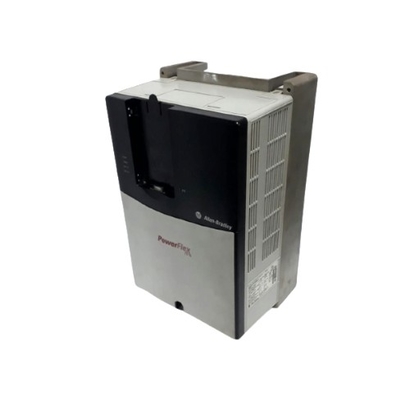

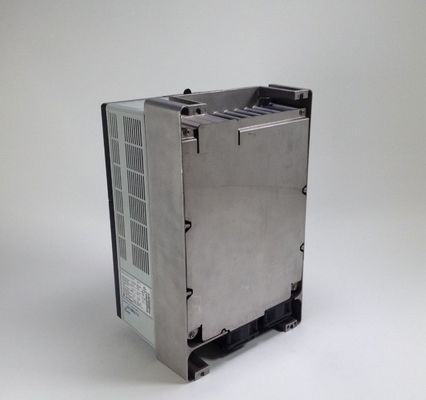

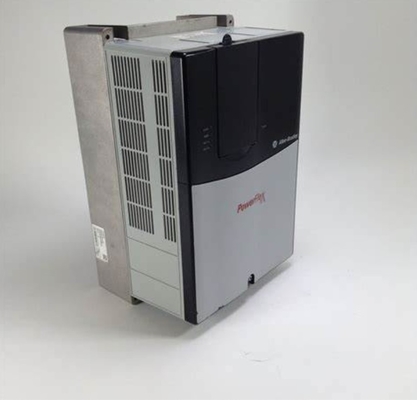

앨런 브래들리 20AC030A0AYNANC0 파워플렉스 70 AC 드라이브 400 V AC 3 단계 30 A 15 KW 정상 11 KW
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Allen-Bradley |
| 인증 | CE |
| 모델 번호 | 20AC030A0AYNANC0 |
| 최소 주문 수량 | 1 |
| 가격 | USD$1863 |
| 포장 세부 사항 | 카튼 |
| 배달 시간 | 재고 중 |
| 지불 조건 | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 500pc |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 보호 등급(IP) | IP20 | 아날로그 출력 수 | 1 |
|---|---|---|---|
| 주전원 전압 | 400 Ｖ | 통합된 파괴 저항 | 아니 |
| 강조하다 | 3단계 파워플렉스70 AC 드라이브,11 kW 파워플렉스70 AC 드라이브,400V AC PowerFlex70 AC 드라이브 |
||
제품 설명
기술 사양
기계식
| 보호 수준 (IP) | IP20 |
|---|---|
| 충격 | 15G 피크 11 ms 지속 (±1.0 ms) |
| 진동 | 0.152 mm (0.006 인치) 이동, 1 G 최고 |
전기
| 아날로그 출력 수 | 1 |
|---|---|
| 주전압 | 400V |
| 집적된 파열 저항 | 아니 |
| 내부 동적 브레이크 저항 | 62 오름 |
| 브레이크 IGBT | 브레이크 IGBT 설치 |
| 버스 저전압 출력 종료 | 305V DC @ 380/400V |
| 버스 저전압 장애 수준 | 300V DC @ 380/400V |
| 내부 통신 모듈 | 통신 모듈이 없습니다. |
| AC 입력 저전압 여행 | 233V AC @ 380/400V |
| 버스 전압, nom | 540V DC @ 380/400V |
| 버스 초전압 여행 | 810V DC @ 380/400V |
| 정전 단속기의 평준 전류, 최대 | 120A @ 400V AC, 3단계 |
| 모터 회로 보호기 등급 전류, 최대 | 50A @ 400V AC, 3단계 |
| 정류 출력 전류 | 30A @ 400V AC, 3단계 |
| 출력 전류 등급, 1분 | 33A @ 400V AC, 3단계 |
| 출력 전류 등급, 3초 | 45A @ 400V AC, 3단계 |
| 논리 제어 로드 트루 | 0최소 5초, 보통 2초 |
| 브레이크 저항 | 동력 장착 브레이크 저항 없이 |
| 입력 전류 등급 | 30.3A @ 400V AC, 3단계 |
| 문서 | 사용 설명서 |
| 운반기 주파수 | 표준 제어: 2, 3, 4, 5, 6, 7, 8, 9 및 10 kHz, 벡터 제어: 2, 4, 8 및 12 kHz, 4 kHz에 기반한 드라이브 등급 |
| 인코더 사각형 | 90° ± 27° |
| AC 입력 과전압 출동 | 475V AC @ 380/400V |
| 입력 전력 등급 | 21kVA @ 400V AC, 3단계 |
| 듀얼 요소 시간 지연 피지류 등급 | 40...60A @ 400V AC, 3단계 |
| 시간 지연이 없는 피지 전류 등급 | 40120A @ 400V AC, 3단계 |
| 히트 싱크 테르미스토르 | 마이크로프로세서 오버템프 트립으로 모니터링 |
| 드라이브와 모터 전력 비율, 최대 | 2: 1 비율을 넘지 않는 것이 좋습니다. |
| 정지 모드 | 여러 프로그램 가능한 중지 모드 ∙ 램프, 코스트, DC 브레이크, 빠른 브레이크, 램프-투 홀드 및 S 곡선 |
| 주파수 정확성 | 디지털 입력: 설정된 출력 주파수의 ±0.01% 이내에 |
| 가속/연속 | 두 개의 독립적으로 프로그래밍 가능한 가속 및 단속 시간. 각 시간은 0.1 초 증가로 0 ~ 3600 초에서 프로그래밍 할 수 있습니다. |
| 디지털 입력 수 | 6 |
| 디지털 출력 수 | 2 |
| 아날로그 입력 값 | 2 |
| 내부 와트 손실 | 42.9W @ 400V, 15 Hp 정상 충전 |
| 모터 전압, nom | 460V @ 380...480V 가동 등급, 480V 명소 선 전압 |
| 디바이스넷을 지원하는 프로토콜 | 네 |
| 인간 인터페이스 모델 | '그분'의 표지판이 없습니다. |
| 산업용 부지에서의 사용 허용 | 네 |
| 외부 와트 손실 | 432.9W @ 400V, 15 Hp 정상 충전 |
| 전체 와트 손실 | 475.8W @ 400V, 15 Hp 정상 충전 |
| 에더넷/IP를 지원하는 프로토콜 | 네 |
| 선 전압, nom | 480V @ 380...480V 가동 등급, 460V nominal 모터 전압 |
| 주 주파수 | 50 Hz |
| 출력 주파수 범위 | 표준 제어: 0~400 Hz, 강화된 제어: 0~500 Hz |
| 내부 EMC 필터링 | CE EMC 지침 (89/336/EEC) 에 따른 두 번째 환경 필터 |
| 피드백 옵션 | 피드백은 없습니다. |
| 전체 전력 범위를 구동 | 460...528V @ 380...480V 가동 등급, 460V nominal 모터 전압 |
| 드라이브 작동 범위 | 342...528V @ 380...480V 가동 등급, 460V nominal 모터 전압 |
| 토크 조절 | 피드백 없이 +/-10%, 피드백으로 +/- 5% |
| 격납고 유형 | 패널 마운트-IP20/NEMA 타입 1 |
| 출력 전류 등급 | 30AMP, 15KW 정상 작업, 11KW 중량 작업, 프레임 D |
| 냉각 팬 작동 | 프레임 B, D, E: 전력이 적용되고 실행 상태에서 팬 작동 |
| 제어 옵션 | 24V I/O로 강화된 제어 |
| 드라이브 초전류 이동 | 소프트웨어 전류 제한: 20...160% 등급 전류 |
| 효율성 | 970.5% 가량 앰퍼, 명소 라인 볼트 |
| 인코더 공급 | 5V/12V 구성 가능 ±5% |
| 속도 조절 속도 조절 | 피드백 없이 (벡터 제어 모드): 120:1 속도 범위, 120:1 운영 범위, 30 rad/sec 대역폭에서 기본 속도의 0.1% |
| 전류 한계 능력 | 가등급 출력 전류의 20~160%에서 프로그래밍 가능한 능동 전류 제한, 독립적으로 프로그래밍 가능한 비례 및 통합 이득 |
| 선택 가능한 모터 제어 | 센서 없는 벡터, 전체 튜닝 |
| 주파수 조절 속도 조절 | 스리프 보상 (홀트 모드): 40:1 속도 범위, 40:1 작동 범위, 10 rad/sec 대역폭에서 기본 속도의 0.5% |
| 입력 단계 | 3단계 입력 모든 드라이브에 대한 완전한 등급을 제공합니다. 단일 단계 작동은 등급 전류의 50%를 제공합니다 |
| 제어 방법 | 시너스 코딩된 PWM, 프로그래밍 가능한 운반기 주파수 |
| HW 인터페이스 RS-232 수 | 2 |
| HW 인터페이스 RS-485 수 | 2 |
| HW 인터페이스 USB 수 | 2 |
| 단계 출력 수 | 3 |
| 단계 입력 수 | 3 |
| 상대적인 대칭적 전압 허용량 | 10 % |
| 제어 요소가 있는 | 네 |
| TCP/IP를 지원하는 프로토콜 | 네 |
| PROFIBUS에 대한 지원 프로토콜 | 네 |
| CAN에 대한 지원 프로토콜 | 네 |
| 모드버스의 지원 프로토콜 | 네 |
| 가정용 및 상업용 영역에서 사용 허용 | 네 |
| 모터 과부하 보호 | NEC 제 430조에 따른 모터 과부하 보호 10급 및 NEC 제 430.126조 (A) (2) 에 따른 모터 과온 보호 |
| 입력 주파수 허용량 | 47 Hz |
| 인코더 작업 주기는 | 50% ±10% |
| 전압 허용량 | -10% |
| 전력 배량 요인 (모든 드라이브) | 0.98 속도 범위를 가로질러 |
| 단장 등급, 최대 | 200000AMP 대칭 |
| 출력 전압 범위 | 0에서 등급 모터 전압 |
| 인코더 타입 | 2개의 채널을 추가로 |
| 전력 투어 | 15 밀리 초 전체 부하에서 |
| 단회로 여행 | 가동 출력에서 단계-단계 |
| 지상의 결함 | 드라이브 출력에서 단계-지구 |
| 드라이브와 모터 전력 비율, min | 권장 비율은 1: 2 미만 |
| 제어 로직 소음 방지 | 1500V 최고까지의 빗 활 변속기 |
| 라인 트랜시언트 | 최대 6000 볼트 최고 IEEE C62.41-1991 |
| 단회로 전류 등급, 최대 | 정해진 피지트/회로 차단기 용량과 일치하는 최대 단회로 전류 등급 |
| 간헐적 과부하 | 110% 과부하 능력 최대 1분, 150% 과부하 능력 최대 3초 |
건축물
| 높이, 약 | IP66, NEMA/UL 타입 4X/12 실내용: 350mm |
|---|---|
| 깊이, 약 | IP66, NEMA/UL 타입 4X/12 실내용: 210.7 mm |
| 너비 약 | IP66, NEMA/UL 타입 4X/12 실내용: 219.9 mm |
| 무게, 약 | IP66, NEMA/UL 타입 4X/12 실내용: 9.13 kg |
환경
| 고도 | 최대 1000m (3300 ft) |
|---|---|
| 보호 수준 (NEMA) | 1 |
| 주변 공기 온도, 최대 | IP20, NEMA/UL 타입 1: 0...50 °C (32...122 °F) |
| 대기 | 드라이브는 주변 대기 중에 휘발성 또는 부식성 가스, 증기 또는 먼지가 들어있는 부위에 설치되어서는 안 됩니다.디스크를 부식성 대기에 노출되지 않는 곳에 보관합니다. |
| 저장 온도 | -40 °C |
| 상대 습도 | 5...95% 비 응축 |
| EN 61800-5-1에 따른 오염도 1 | 오염은 발생하지 않습니다. 건조한 비전도 오염만 발생하고 영향을 미치지 않습니다. |
| EN 61800-5-1에 따른 오염도 4 | 오염은 전도성 먼지, 비 또는 눈 등으로 인해 지속적인 전도성을 발생시킵니다. |
| EN 61800-5-1에 따른 오염도 3 | 전도성 오염이 발생하고, 건조 비전도 오염이 발생하고 응축으로 인해 전도성이 발생합니다. |
| EN 61800-5-1에 따른 오염도 2 | 일반적으로 비전도 오염 만 발생, 경우에 따라 가축화로 인한 일시적 전도성이 드라이브가 작동하지 않을 때 예상됩니다. |
| 주변 환경 오염 정도 | 모든 장치는 오염도 1 및 2에 허용됩니다. 오염도 3 및 4에 NEMA/UL 유형 12 IP54을 충족하거나 초과하는 장치는 필요합니다. |
