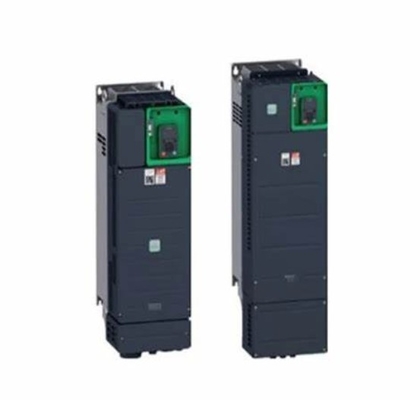

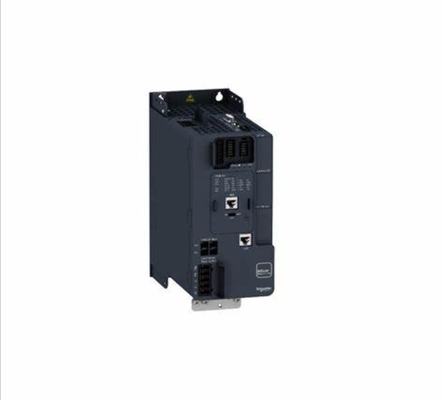

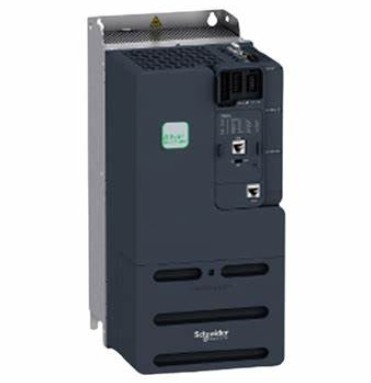

슈나이더 ATV340U55N4 변속 드라이브 알티바르 기계 ATV340 5.5kW 중량 400V 3단계

  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
원래 장소 중국
브랜드 이름 Schneider
인증 CE
모델 번호 ATV340U55N4
최소 주문 수량 1
가격 USD$440
포장 세부 사항 카튼
배달 시간 3-4weeks
지불 조건 L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
제품의 범위 Altivar 기계 ATV340 제품 또는 컴포넌트 형식 가변속구동
제품별 애플리케이션 기계 변종 표준 버전
강조하다

슈나이더 ATV340U55N4 변속기

,

400V 변속속기

,

3단계 변속도 드라이브
메시지를 남겨주세요
제품 설명

사양

주요
제품군 알티바르 머신 ATV340
제품 또는 부품 유형 변속속기
제품별 적용 기계
변수 표준 버전
장착 모드 캐비닛 마운트
통신 항구 프로토콜 모드버스 시리즈
옵션 카드 통신 모듈, Profibus DP V1
통신 모듈, 프로핀
통신 모듈, 디바이스넷
통신 모듈, CANopen
통신 모듈, EtherCAT
단계 3단계
공급 빈도 50...60 Hz +/- 5%
[Us] 등급 공급 전압 380...480V - 15...10%
명목 출력 전류 12.7 A
모터 전력 kW 7.5kW 정상용량
5.5 kW 중용
최고 구마력 10마력 정상용량
7마력 가중용
EMC 필터 C3급 EMC 필터 통합
IP 보호 수준 IP20
추가
디스크리트 입력 번호 5
디스크리트 입력 타입 PTI는 펄스 입력으로 프로그래밍 할 수 있습니다. 0 ~ 30 kHz, 24 V DC 30 V)
DI1...DI5 안전 토크 종료, 24 V DC 30 V) 3.5 kOhm
프로그래밍 가능
미리 설정된 속도의 수 16개의 미리 설정된 속도
디스크리트 출력 번호 2.0
디스크리트 출력 타입 프로그래밍 가능한 출력 DQ1, DQ2 30V DC 100mA
아날로그 입력 번호 1
아날로그 입력 타입 AI1 소프트웨어 구성 전류 0...20 mA 250 오hm 12 비트
AI1 소프트웨어로 구성 가능한 온도 탐사 또는 수면 레벨 센서
AI1 소프트웨어로 구성 가능한 전압 0...10 V DC 31.5 kOhm 12 비트
AI2 소프트웨어로 설정 가능한 전압 - 10...10 V DC 31.5 kOhm 12 비트
아날로그 출력 번호 1
아날로그 출력 타입 소프트웨어로 설정 가능한 전압 AQ1 0...10 V DC 470 오hm 10 비트
소프트웨어로 설정 가능한 전류 AQ1 10...20 mA 500 오hm 10 비트
리레 출력 번호 2
출력 전압 <= 전원 공급 전압
릴레이 출력 타입 리레 출력 R1A
릴레이 출력 R1C 100000 회전
릴레이 출력 R2A
릴레이 출력 R2C 100000 회전
최대 전환 전류 릴레이 출력 R1C 저항, cos phi = 1 3 A 250 V AC
릴레이 출력 R1C 저항, cos phi = 1 3 A 30 V DC
릴레이 출력 R1C 인덕티브, cos phi = 0.4 7 ms 2 A 250 V AC
릴레이 출력 R1C 인덕티브, cos phi = 0.4 7 ms 2 A 30 V DC
릴레이 출력 R2C 저항, cos phi = 1 5 A 250 V AC
릴레이 출력 R2C 저항, cos phi = 1 5 A 30 V DC
릴레이 출력 R2C 인덕티브, cos phi = 0.4 7 ms 2 A 250 V AC
릴레이 출력 R2C 인덕티브, cos phi = 0.4 7 ms 2 A 30 V DC
최소 전환 전류 릴레이 출력 R1B 5 mA 24 V DC
릴레이 출력 R2C 5 mA 24 V DC
물리적 인터페이스 2선 RS 485
커넥터 타입 1 RJ45
접근 방법 스레이브 모드버스 RTU
전송률 4.8kbit/s
9.6kbit/s
19.2kbit/s
38.4kbit/s
변속기 프레임 RTU
주소 수 1... 247
데이터 형식 8비트, 구성할 수 있는 홀수, 짝수 또는 짝수 없이
양극화 유형 임피던스 없이
4 쿼드런트 동작 가능 맞습니다
비동기 모터 제어 프로필 변동 토크 표준
최적화된 토크 모드
일정한 토크 표준
동시 모터 제어 프로필 영구 자석 모터
반발 모터
오염 정도 2 IEC 61800-5-1
최대 출력 주파수 0.599kHz
가속 및 저속 램프 0에서 분리해서 선형 조절이 가능합니다.01...9999 s
S, U 또는 맞춤
모터 슬리프 보상 조정 가능
자동으로 충전하더라도
억제 할 수 있습니다.
영구 마그네트 모터 법에서는 사용할 수 없습니다.
전환 주파수 2...16kHz 조절
7... 16kHz, 감소 요인
명목 전환 주파수 4kHz
정지 상태로 브레이킹 DC 주입으로
브레이크 힐퍼 통합 맞습니다
선 전류 15.3 380V 정규용량)
12.2 480V 정규역량)
20.0 380V 가중용)
16.0 480V 가중용)
선 전류 20 A 380 V 가중용 전선 질식 없이)
16 A 480 V 가중 용량 선 질식 없이)
15.3 외부 선 질식 정상 부하로 380 V)
12.2 외부 선 질식 정상 부하로 480V)
11.6 외부 선 질식 가중 용량으로 380 V)
9.4 외부 선 질식 가중 용량으로 480V)
1단계당 최대 입력 전류 20.0 A
최대 출력 전압 480V
명백한 힘 12.1 kVA 480V 정상 충전)
13.3kVA 480V 중용)
최대 변속류 18.2 A 60 s 정상 작업)
19.1 A 60 s 무거운 용량)
22.3 A 2 s 정상 용량)
22.9 A 2s 중량용)
전기 연결 스크루 터미널 4...6mm2 DC 버스
스크루 터미널 02...2.5mm2 제어
스크루 터미널 15...6mm2 선측
스크루 터미널 15...6mm2 모터
전망 라인 (ISC) 22 kA
높은 과부하에서 기본 부하 전류 12.7 A
낮은 과부하에서 기본 부하 전류 16.5A
전력 소모량 W 자연 공류 134 W 380 V 4 kHz 중량)
강제 공류 134 W 380 V 4 kHz 중량)
자연 공류 164 W 380 V 4 kHz 정상 작업)
강제 공류 164 W 380 V 4 kHz 정상 작업)
전기 연결 DC 버스 나사 터미널 4...6 mm2 AWG 12...AWG 10
제어 스크루 터미널 02...2.5mm2 AWG 24...AWG 12
라인 사이드 스크루 터미널 15...6mm2 AWG 14...AWG 10
모터 스크루 터미널 15...6mm2 AWG 14...AWG 10
안전 기능으로 안전 제한 속도 (SLS) 맞습니다
안전 기능으로 안전 브레이크 관리 (SBC/SBT) 맞습니다
안전 기능으로 안전 작동 정지 (SOS) 거짓
안전 기능으로 안전 위치 (SP) 거짓
안전 기능으로 안전 프로그래밍 가능한 논리 거짓
안전 기능이 있는 안전 속도 모니터 (SSM) 거짓
안전 기능으로 안전 정지 1 (SS1) 맞습니다
안전 정지 2 (SS2) 거짓
안전 기능으로 안전 토크 종료 (STO) 맞습니다
안전 기능으로 안전 제한 위치 (SLP) 거짓
안전 기능으로 안전 방향 (SDI) 거짓
보호 유형 열 보호 모터
안전 모터
모터 패스 모터
열 보호 장치
안전 토크
과열 드라이브
초전류 드라이브
모터 단계와 지구 드라이브 사이의 출력 과류
모터 단계 드라이브 사이의 출력 과류
모터 단계와 지구 드라이브 사이의 단절
모터 단계 드라이브 사이의 단축
모터 패스 러스 드라이브
DC 버스 초전압 드라이브
전력 공급 라인 초전압 드라이브
공급 라인 저전압 드라이브
입력 공급 손실 드라이브
제한 속도 이상 운전
제어 회로 드라이브의 파기
너비 4.33 in (110.0 mm)
높이 10.63 in (270.0 mm)
깊이 9.21 in (234.0 mm)
순중량 6.39파운드 (미국) (2.9kg)
연속 출력 전류 16.5 4kHz 정상 작업
12.7 4kHz 중용기
환경
운영 고도 <= 9842.52 피트 (3000m) 1000m 이상의 전류 감소
작동 위치 수직 +/- 10도
제품 인증 UL
CSA
TÜV
EAC
CT 틱
표시 CE
표준 IEC 61800-3
IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
조립 스타일 용광기
전자기 호환성 전기 정전 방출 저항성 시험 레벨 3 IEC 61000-4-2
방사선 주파수 전자기장 면역 시험 레벨 3 IEC 61000-4-3
전기적 빠른 일시적/폭발 저항성 시험 레벨 4 IEC 61000-4-4
1.2/50μs - 8/20μs 급증 저항성 시험 레벨 3 IEC 61000-4-5
수행된 방사선 주파수 저항성 시험 레벨 3 IEC 61000-4-6
환경급 (운동 중) IEC 60721-3-3에 따른 3C3급
IEC 60721-3-3에 따른 3S3급
충격을 받은 경우 최대 가속 (운동 중) 70m/s2 22ms
진동압의 최대 가속 (운동 중) 5m/s2 9...200 Hz
진동 부하의 최대 굴곡 (운동 중) 12~9 Hz에서 0.5mm
허용된 상대 습도 (운동 중) EN 60721-3에 따른 3K5급
냉각 공기 부피 20077.44 Gal/hr (미국) (76.0 m3/h)
냉각 방식 강제공류
초전압 범주 3급
조절 루프 조절 가능한 PID 조절기
소음 수준 46.6 dB
오염 정도 2
대기 공기 운송 온도 -40~158 °F (-40~70 °C)
작동용 대기 온도 5~122 °F (~15~50 °C) 의 수직 위치로
122~140 °F (50~60 °C, 절감 요인 수직 위치)
저장용 대기 온도 -40~158 °F (-40~70 °C)
격리 전원 및 제어 단말기 사이
주문 및 배송 세부 사항
분류 US1CP4B22182
할인 스케줄 CP4B
GTIN 3606480966927
반환 가능성 아니
원산지 미국
포장 단위
단위 패키지 유형 1 PCE
패키지 1의 단위 수 1
패키지 1 높이 5.12인치 (13,000cm)
패키지 1 너비 14.57인치 (37,000cm)
패키지 1 길이 12.40인치 (31.500cm)
패키지 1 무게 8.20파운드 (미국) (3,720kg)
단위 패키지 유형 2 P06
패키지 2의 단위 수 10
패키지 2 높이 290.53인치 (75,000cm)
패키지 2 너비 230.62인치 (60.000cm)
패키지 2 길이 3150인치 (80,000cm)
패키지 2 무게 110.67파운드 (미국) (50.200kg)
