오리지널 존슨 컨트롤 M9108-GDC-1N1 M9108 M9116 M9124 M9132 스위치 필드 컨트롤 장비

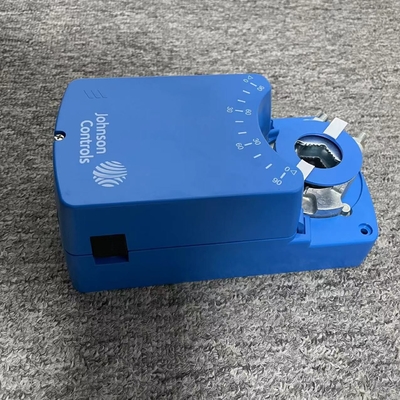

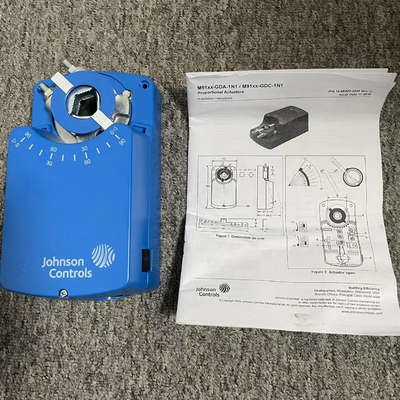

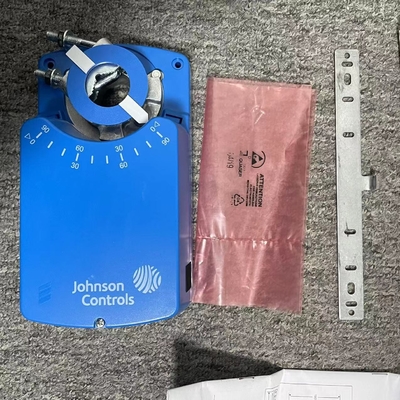

M9108시리즈의 비프링 전동 반전 액추에이터 M9108-GGx-2 및 M9108-HGx-2시리즈의 직착 전동 액추에이터는 24VAC 또는 VDC 전력으로 작동합니다.그리고 비례 조절기와 함께 사용할 수 있습니다.이 양방향 액추에이터는 덤퍼 연결이 필요하지 않으며, 직경이 3/4 인치 (19 mm) 까지의 둥근 샤프트 또는 5/8 인치 (16 mm) 까지의 사각형 샤프트가있는 덤퍼에 쉽게 설치됩니다.그들은 직접 또는 원격으로 덤퍼에 장착 될 수 있습니다.단일 M9108-GGx-2 또는 M9108-HGx-2 모델은 최대 70 lb∙in (8 N∙m) 의 토크를 제공합니다. 회전 각도는 기계적으로 0에서 90 °에서 5도 증가로 조절됩니다.통합 보조 스위치는 선택 된 회전 범위 내의 모든 각도에서 끝 정지 위치를 표시하거나 전환 기능을 수행 할 수 있습니다.액추에이터에 있는 점퍼는 사용자가 동작 방향, 제어 입력 범위 및 캘리브레이션 (결정 또는 조절) 을 선택할 수 있습니다. 위치 피드백은 스위치를 통해 제공됩니다.포텐시오미터, 또는 0 ~ 10 VDC 신호. 그림 1: M9108 시리즈 액추에이터 특징 및 이점 closed-loop control with accurate position sensing  Electronic Stall Detection Ensures higher reliability by deactivating the actuator motor if a stall condition is detected  Dual Scale (0 to 90° and 90 to 0°) on the Cover Indicates the position of the actuator’s rotation in 10° increments  Removable Coupler Allows adjustment of the rotation range from 0 to 90°  Steel U-bolt Clamp Provides four-point damper shaft gripping  Jumper-selectable Rotation Direction and Manual Gear Release Simplifies installation, 설정, and field adjustments  National Pipe Thread (NPT) Threaded Housing Provides easy connection for electrical fittings 2 M9108 Series Proportional Electric Non-spring Return Actuators Submittal Bulletin Application IMPORTANT: 이 장치는 폭발성 증기나 기체가 존재할 수 있는 환경이나 그 근처에서 사용하도록 설계되거나 의도되지 않습니다.또는 장치의 내부 구성 요소에 대한 부식 물질이 존재 할 수있는 환경. M9108 비례 액추에이터 는 편리 한 방향 에 장착 될 수 있다. 그들은 난방, 환기 및 에어컨 (HVAC) 시스템 에서 공기 펌프 및 밸브 를 배치 하기 위해 설계 되었다.응용 분야는: • 회귀 공기 또는 배기가스 덤퍼의 위치 • 정면 및 바이패스 덤퍼의 제어 • 변동 부피 팬의 위치 블레이드밸브Johnson Controls® M9206 및 M9216 시리즈와 같은 스프링 리턴 액추에터는 추운 기후에서 야외 공기 덤퍼와 함께 사용하는 것이 좋습니다. 작동 중요:M9108 시리즈의 비례 액추에터는 정상적인 작동 조건에서 장비를 제어하도록 설계되었습니다.- M9108 비례 동작 장치의 고장 또는 오작동으로 인해 신체 부상이나 장비 또는 다른 재산에 손상을 줄 수 있는 비정상적인 작동 상태가 발생할 수 있는 경우다른 장치 (범위 또는 안전 제어 장치), 또는 M9108 액추에터의 고장 또는 오작동에 대해 경고하거나 보호하도록 설계된 시스템 (경보 또는 감독) 은 제어 시스템의 일부로 통합되고 유지되어야 합니다.M9108 비례 액추에이터는 24 VAC에서 50/60 Hz 또는 24 VDC에서 작동합니다.이 콤팩트 액추에이터는 전체 스트로크에 걸쳐 작동하는 스톨 감지 회로와 DC 모터를 사용합니다.M9108 비례 액추에터는 라인 노이즈로 인한 재 위치화를 제거하기 위해 제어 신호에 노이즈 필터링 기술을 사용합니다.회전 은 기계적 으로 통합 된 끝 정지 로 93° 로 제한 됩니다. 액추에터의 위치 는 커버 에 0 에서 90° 로 표시 됩니다. 반 회전 브래킷 은 액추에터의 옆 이동 을 방지 합니다.spring-loaded gear release on the actuator cover to disengage the gear train for manual repositioning of. spring-loaded gear release press on the actuator cover to disengage the gear train for manual repositioning of. spring-loaded gear release press on the actuator cover to disengage the gear train for manual repositioning of. spring-loaded gear release press on the actuator cover to disengage the gear train for manual repositioning of. spring-loaded gear release press on the actuator cover to disengage the gear train for manual repositioning of. spring-loaded gear release press on the actuator cover to disengage the gear train for manual repositioning of.
