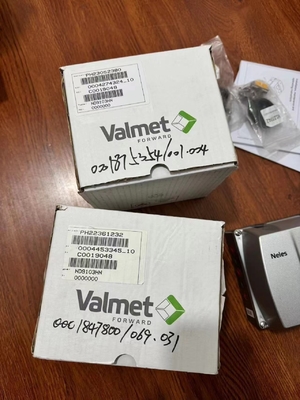

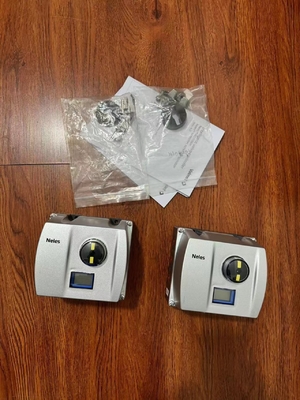

METSO 밸브 포지셔너 모델 EJ05 ND9103HN ND9102HN ND9103HN-K1

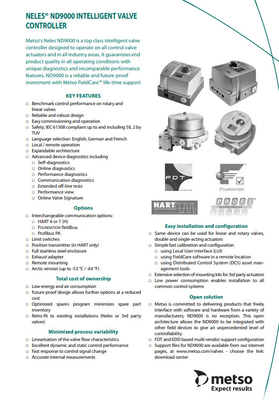

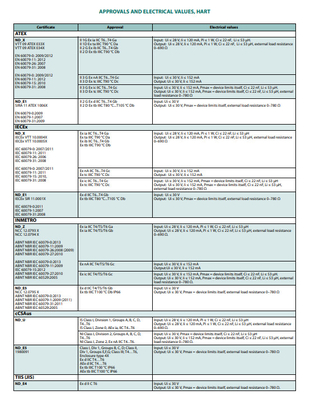

기술 사양 ND9000 지능형 밸브 컨트롤러 일반 루프 전원, 외부 전원 공급 장치가 필요하지 않습니다. 회전 및 선형 밸브에 적합합니다.VDI/VDE 3845 및 IEC 60534-6 표준에 따른 액추에이터 연결선택된 액추에에 플러시 장착 동작: 이중 또는 단일 작용 이동 범위: 선형; 10 ∼120 mm / 0.4-4.7 회전; 45 ∼95도 측정 범위 110 ° 자유롭게 회전 피드백 샤프트와 함께.환경 영향 표준 온도 범위: -40° ∙ +85 °C / -40° ∙ +185 °F 북극 온도 범위: -53° ∙ +85 °C / -64° ∙ +185 ° 밸브 위치에 온도의 영향: 0.5 % /10 °K 밸브 위치에 진동의 영향:2g 5~150 Hz 아래에서 < 1 %, 1g 150~300 Hz, 0.5g 300~2000 Hz 장막 재료: ND9100: 소금 알루미늄 합금 및 폴리머 복합물 ND9200: 소금 알루미늄 합금 및 완화 유리 ND9400:스테인리스 스틸 및 폴리머 복합물 ND9300: 스테인리스 스틸 보호 클래스: IP66, Nema 4x Pneumatic 포트: G 1/4 (ND9100) 1/4 NPT (ND9200, ND9300 & ND9400) 케이블 글랜드 스레드: M20x1.5 (ND9000) 1/2 NPT (ND9000E2, ND9000U) 무게: 1.8kg / 40.0파운드 (ND9100) 3.4kg / 7.5파운드 (ND9200) 5.6kg / 12.4파운드 (ND9400) 8.6kg / 19.0파운드 (ND9300) 메커니컬 및 디지털 위치 표시기가 주요 커버를 통해 표시됩니다.ND9200E2 및 ND9300에 적용되지 않습니다.. 특수 부식 저항성 디자인 또는 스테인레스 스틸 하우징은 까다로운 환경에 대한 옵션으로 제공됩니다. Pneumatics 공급 압력: 1.밸브 위치에 공급 압력의 영향: 입기 압력의 10% 차이에서 < 0.1 % 공기 질: ISO 8573-1에 따라 고형 입자: 클래스 5 (필트레이션 3 ∼ 5 μm가 권장됩니다) 습도:클래스 1 (최저 온도 이하의 이슬점 10 °C/ 18 °F가 권장됩니다) 오일 클래스: 3 (또는 < 1 ppm) 4 바 / 60 psi 공급과 용량: 5.5 Nm3/h / 3.3 sqfm (스풀 밸브 2) 12 Nm3/h / 7.1 sqfm (스풀 밸브 3) 38 Nm3 /h /22,4 sqfm (스풀 밸브 6) 평형 상태에서 4bar / 60 psi 공급으로 소비: < 0.6 Nm3/h /0.35 sqfm (스풀 밸브 2 & 3) < 1.0 Nm3/h / 0.6 sqfm (스풀 밸브 6) 전자 HART 공급 전력: 루프 전력, 4?? 20 mA 최소 신호: 3.6 mA 현재 최대: 120 mA 부하 전압:9까지.7 VDC/20 mA (485 Ω에 해당) 전압: 최대 30 VDC 양극성 보호: -30 VDC 전류 이상 보호: 35 mA 이상 활성 Profibus PA 및 FOUNDATION 필드버스 공급 전력: 전압 9?? 32 VDC,역극성 보호 최대 기본 전류: 17.2 mA 평온 전류 도출: 16 mA 결함 전류 (FDE): 3.9mA FOUNDATION 필드버스 함수 블록 실행 시간 AO 20 ms AI 20 ms PID 20 ms DO 20 ms DI 15 ms IS 15 ms OS 15 ms 중도의 일정한 부하 가동 장치와 성능: ≤ 0.1 % 히스테레시: < 0.5 % 로컬 사용자 인터페이스 (LUI) 기능 □ 밸브의 로컬 제어 □ 밸브 위치, 목표 위치, 입력 신호, 온도 모니터링공급 장치와 작동 장치 압력 차이 □ 가이드 시작 기능 □ LUI는 무단 접근을 방지하기 위해 원격으로 잠금 될 수 있습니다 □ 캘리브레이션: 자동 / 수동 선형화 □ 1점 캘리브레이션 □ 제어 구성: 공격적, 신속, 최적, 안정적, 최대 안정성 □ HART 버전 구성:HART 6 또는 HART 7 □ 제어 밸브의 구성 □ 회전: 밸브 회전 시계 방향으로 또는 시계 반대 방향으로 닫기 □ 죽은 각 □ 낮은 절단, 절단 안전 범위 (예정값 2%) □ 위치기 장애 동작, 개방/결결 □ 신호 방향:직행/반작용 □ 액추에이터 타입, 이중/일행성 □ 밸브 유형, 회전/선형 □ 언어 선택: 영어, 독일어 및 프랑스어 위치 송신기 (선택) 출력 신호: 4·20 mA (갈바닉 격리; 600 VDC) 공급 전압:12~30 VDC 해상도: 16 비트 / 0.244 μA 선형성: < 0.05 % FS 온도 효과: < 0.35 % FS 외부 부하:최대 0 ∼780 Ω 최대 0 ∼690 Ω 내재적으로 안전 Ex ia IIC T6 Ui ≤ 28 V Ex d IIC T4/T5/T6 Ui ≤ 30 V METSO 4 기술 게시판 11/16 7 ND90 21 EN 승인 및 전기 값, HART 인증 승인 전기 값 ATEX ND_X VTT 09 ATEX 033X VTT 09 ATEX 034X EN 60079-0: 2009/2012 EN 60079-11: 2012 EN 60079-26: 2007 EN 60079-31: 2008 EN 60079-0: 2009/2012 EN 60079-11:2012 EN 60079-15: 2010 EN 60079-31: 2008 II 1G Ex ia IIC T6...T4 Ga II 1D Ex ta IIIC T90 °C Da II 2 G Ex ib IIIC T6...T4 Gb II 2 D Ex tb IIIC T90 °C Db 입력: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W,Ci ≤ 22 nF, Li ≤ 53 μH 출력: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, 외부 부하 저항 0?? 690 Ω II 3 G Ex nA IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc 입력: Ui ≤ 30 V,Ii ≤ 152mA 출력: Ui ≤ 30 V, Ii ≤ 152 mA II 3 G Ex ic IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc 입력: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = 장치 자체의 한계, Ci ≤ 22 nF, Li ≤ 53 μH. 출력: Ui ≤ 30 V, Ii ≤ 152 mA,Pmax = 장치 자체 제한, Ci ≤ 22 nF, Li ≤ 53 μH, 외부 부하 저항 0 ∼780 Ω ND_E1 SIRA 11 ATEX 1006X EN 60079-0:2009 EN 60079-1:2007 EN 60079-31:2009 II 2 G Ex d IIC T6...T4 Gb II 2 D Ex tb IIIC T80 °C...T105 °C Db 입력: Ui ≤ 30 V 출력: Ui ≤ 30 V, Pmax = 장치 자체의 한계, 외부 부하 저항 0?? 780 Ω IECEx ND_X IECEx VTT 10.0004X IECEx VTT 10.0005X IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-26:2006 IEC 60079-31: 2008 IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-15: 2010, IEC 60079-31: 2008 Ex ia IIC T6...T4 Ga Ex ta IIIC T90 °C Da Ex ib IIC T6...T4 Gb Ex tb IIIC T90 °C Db 입력: Ui ≤ 28 V,Ii ≤ 120mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH 출력: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, 외부 부하 저항 0?? 690 Ω Ex nA IIC T6...T4 Gc Ex tc IIIC T90 °C Dc 입력: Ui ≤ 30 V,Ii ≤ 152mA 출력: Ui ≤ 30 V, Ii ≤ 152 mA Ex ic IIC T6...T4 Gc Ex tc IIIC T90 °C Dc 입력: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = 장치 자체의 한계, Ci ≤ 22 nF, Li ≤ 53 μH 출력: Ui ≤ 30 V, Ii ≤ 152 mA,Pmax = 장치 자체 제한, Ci ≤ 22 nF, Li ≤ 53 μH, 외부 부하 저항 0 ∼780 Ω ND_E1 IECEx SIR 11.0001X IEC 60079-0:2011 IEC 60079-1:2007 IEC 60079-31:2008 Ex d IIC T6...T4 Gb Ex tb IIIC T80 °C...T105 °C Db 입력:Ui ≤ 30V 출력: Ui ≤ 30 V, Pmax = 장치 자체 제한, 외부 부하 저항 0 ∼780 Ω INMETRO ND_Z NCC 12.0793 X NCC 12.0794 X ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 ABNT NBR IEC 60079-26:2008 (2009) ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 IEC 60079-15:2012 ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60529:2005 전차 IIC T4/T5/T6 가 전차 IIC T4/T5/T6 Gb 입력: Ui ≤ 28 V,Ii ≤ 120mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH 출력: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, 외부 부하 저항 0 ∼ 690 Ω.Ui ≤ 30V, Ii ≤ 152 mA Ex ic IIC T4/T5/T6 Gc 입력: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = 장치 자체의 한계, Ci
