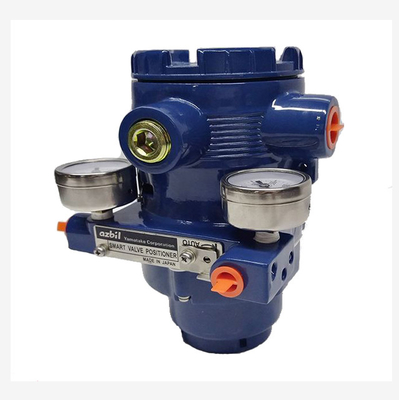

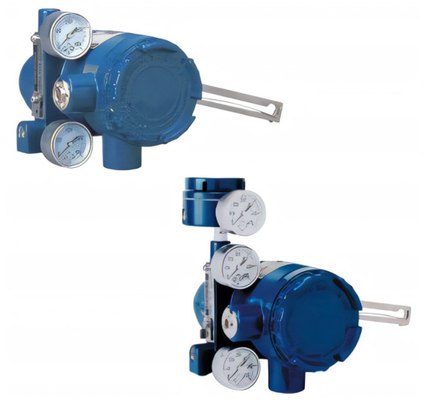

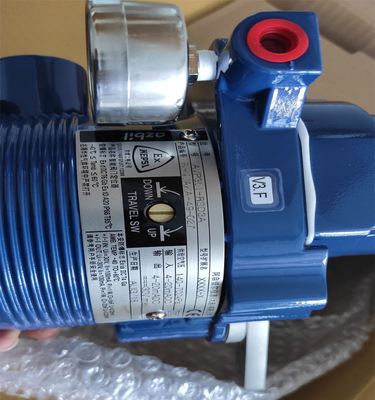

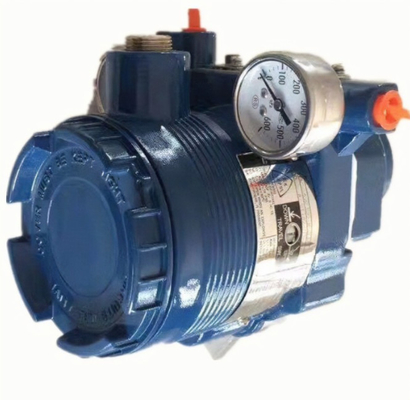

일본 아즈빌 야마타케 밸브 포지셔너 아즈빌 AVP300-RSD3A AVP100 AVP102 AVP300 AVP301 AVP302 AVP307

제품 설명

300 시리즈는 제어 장치에서 DC 전류 신호를 수신하고 공기 밸브를 제어합니다.이 기본 기능 외에도 300 시리즈는 통신 기능, 자동 구성 프로그램,자율 진단 기능으로 생산성과 공장 운영의 효율성을 크게 증가시킬 것입니다..모델 AVP301에는 밸브 이동 송신기 기능이 있으며 4-20 mA DC 신호를 전송합니다.AVP302 모델은 HART 통신 프로토콜을 가지고 있습니다.

사양

야마타케 밸브 포지셔너작동 원리:
야마타케 밸브 포지셔너는 주요 제어 밸브 액세서리입니다, 그것은 입력 신호로 이동 피드백 신호를 막아, 컨트롤러 출력 신호에 설정, 비교,부적절함이 있을 때, 작동 장치에 출력 신호의 변경, 작동 장치의 움직임, 밸브 스탬은 이동과 제어 장치의 출력 신호 사이의 대응 관계를 설정됩니다. 따라서,밸브 포지셔너는 피드백 제어 시스템으로 구성되며, 스탬프 이동은 측정 신호이며 제어 장치 출력은 설정 신호입니다.제어 시스템의 제어 변수는 밸브 포지셔너에서 액추에이터로 출력 신호입니다.

1 조절 밸브의 위치 정확성과 신뢰성을 향상시키기 위해 높은 품질 요구 사항이있는 중요한 조절 시스템에 사용됩니다.
2 밸브 압력차의 두 끝 (4p> 1MPa)스풀에 액체의 불균형 힘을 극복하고 스트로크 오류를 줄이기 위해 가스 소스의 압력을 증가함으로써 액추에이터의 출력 힘은 증가.
3 고 온도, 고 압력, 낮은 온도, 독성, 연화성, 폭발성, 외부 누출을 방지하기 위해 매개체를 조정 할 때 종종 매우 단단하게 압축됩니다.그래서 줄기와 포장 사이의 마찰은 크다, 이 때 위치기는 시간 지연을 극복 할 수 있습니다.
4 매체는 점착성 유체 또는 고체 суспен션 고체를 포함하도록 조정되면, 포지셔너는 줄기 움직임에 대한 매체의 저항을 극복 할 수 있습니다.
5 대 지름 (Dg> 100mm) 제어 밸브는 액추에터의 출력 추진력을 증가시킵니다.
조절기와 작동 장치 사이의 거리가 60m 이상이면 위치기는 제어 신호의 전송 지연을 극복하고 밸브의 반응 속도를 향상시킬 수 있습니다.
7 조절 밸브의 운석 특성을 개선하기 위해.
8 조절기가 범위 조절을 구현하기 위해 두 개의 액추에터를 제어할 때, 두 개의 포지셔너를 사용하여 각각 낮은 입력 신호와 높은 입력 신호를 수용할 수 있고, 한 개의 액추에터가 낮은 범위 동작을 제어할 수 있습니다.다른 상승 동작, 이는 범위 조절을 구성합니다.
