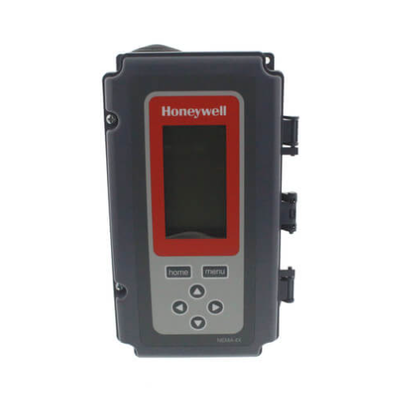

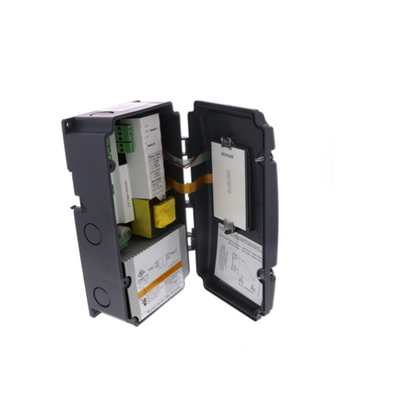

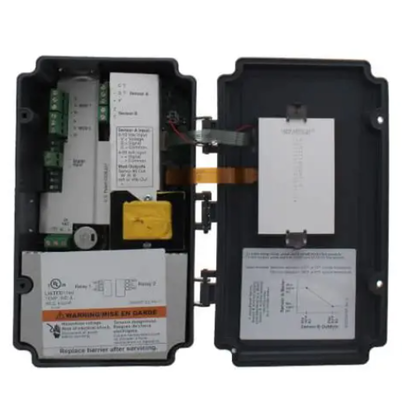

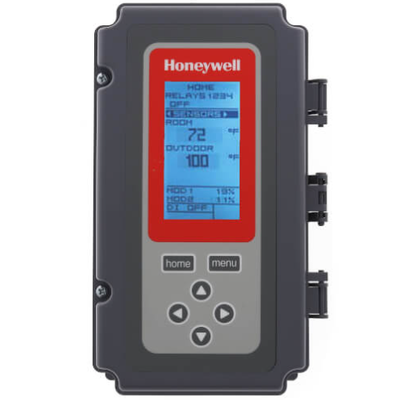

새로운 오리지널 T775B2016 전자 온도 컨트롤러 24, 120, 또는 240 Vac 전력 및 -40 ° F에서 140 ° F 작동 온도

전력: 24, 120, 또는 240 Vac; 50/60 Hz 모든 전원 공급원에는 별도의 지상 장치가 필요합니다. 전력 소비:60 Hz에서 최대 8 VA • 50 Hz에서 최대 10 VA 운영 및 저장 온도 환경 등급: • -40°F ~ 125°F (-40°C ~ 52°C) @ 50 Hz • -40°F ~ 140°F (-40°C ~ 60°C) @ 60 Hz 상대 습도: 5% ~ 95% 응축하지 않는 차원: 4 페이지의 그림 1을 참조하십시오.모든 T775 컨트롤러는 패널 또는 벽에 어떤 방향에서 필드 장착디지털 입력 (DI): 18 Vdc 및 3.5 mA (외부 접촉을 선택하기 위해) 디지털 출력 (DO) 알람 (T775P 만): • 교류 (AC): 30 Vac RMS; 1.5 A 안정적인 3 A 급격한 PF 0.45 NC 20 Vac RMSNO 및 NC 접촉에 대한 100 mA 최소 부하 • 직류 (DC): 100 mV DC 최소 부하에서 1 mA디지털 출력에는 외부 신호 릴레이 또는 추가 부하 저항이 필요할 수 있습니다.릴레 접촉 출력 등급 (N.O. 및 N.C.): • 1/2 hp; 9.8 AFL, 58.8 ALR @ 120 Vac • 1/2 hp; 4.9 AFL, 29.4 ALR @ 240 Vac • 125 VA 파일럿 의무 @ 120/240 Vac • 10A @ 24 Vac (반항) 변조 출력: • 0-10 Vdc; 최소 2,000 오름의 드라이브 • 2-10 Vdc; 최소 2,000 오름의 드라이브 • 4-20 mA; 최대 600 오름의 드라이브 • 전자 시리즈 90;340 Ohm 저항을 필요로 합니다. R와 W 단말기에 걸쳐요.: • 최소 -60°F (-51°C) • 최대 270°F (132°C)
