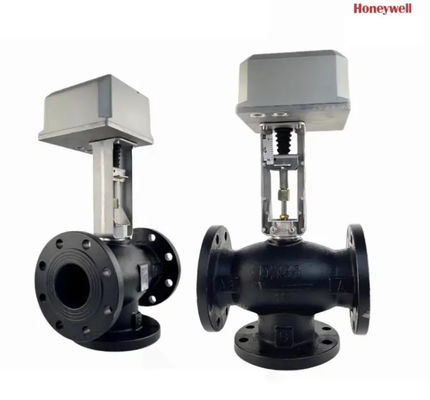

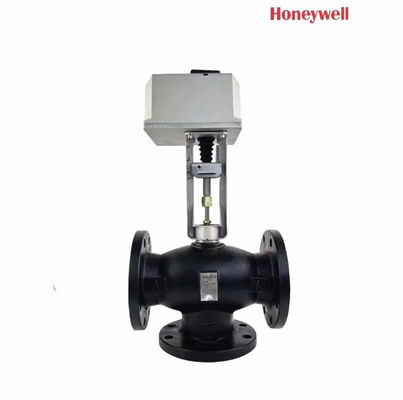

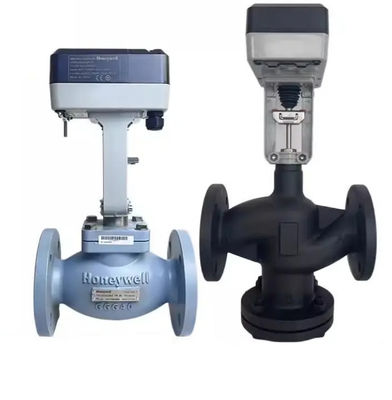

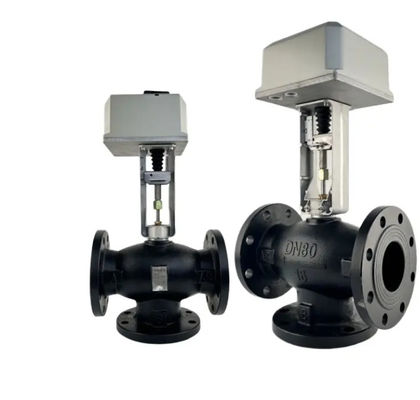

Honeywell ML7421 Proportional Integral Control Electric Two-Way Temperature Valve Dynamic Balancing Copper Contact Material

특징 • 빠르고 쉬운 설치. • 별도의 연결이 필요하지 않음. • ML7421A의 경우 3/4인치(20mm) 스트로크, ML7421B의 경우 1-1/2인치(38mm) 스트로크. • 조정 불필요. • 정확한 밸브 위치 지정. • 0(2) ~ 10Vdc/0(4) ~ 20mA 입력 신호 선택 가능. • 위치 피드백. • 힘 제한 엔드 스위치. • 수동 조작기. • 직접 또는 역방향 작동. • 동기 모터. • 내식성 설계. • 유지 보수 불필요. • 컨duit 커넥터 녹아웃

일반 ML7421에서 동기 모터의 구동은 웜 기어 변속기를 사용하여 액추에이터 스템의 선형 운동으로 변환됩니다. 버튼 리테이너 클립은 액추에이터 스템을 밸브 스템에 연결합니다. 내부 힘 센서는 설치된 마이크로 스위치를 사용하여 지정된 스템 힘에 도달하면 액추에이터를 끕니다. 수동 작동 ML7421에는 전원 고장 시 밸브를 열거나 닫을 수 있는 수동 조작 노브가 장착되어 있습니다(그림 7 참조). 수동으로 ML7421을 작동하기 전에 전원 공급 장치를 끄거나 분리하십시오. 작동하려면 수동 조작 노브를 누르고 노브를 시계 반대 방향으로 돌려 스템을 아래로 이동하거나 시계 방향으로 돌려 스템을 위로 이동합니다. 액추에이터가 자동 제어로 돌아가면 수동 조작 노브가 자동으로 잠금 해제됩니다. 참고: 수동 조작 노브를 돌리는 동안 누르지 않으면 전원이 다시 켜지지 않고 자동으로 해제되기 전에 짧은 거리를 돌기만 합니다. 중요: 수동 작동은 액추에이터 스핀들을 고정하여 힘 스위치의 정격을 초과하고 모터를 정지시킬 수 있는 매우 높은 닫힘 힘을 허용합니다. 수동 밸브 닫기 작동 후 수동 조작 노브를 돌려 스핀들을 한 바퀴 풀어 전원이 다시 켜지면 수동 조작기가 자동으로 해제되도록 합니다. 신호 입력 (+) 아날로그 입력 신호 (+) 범위는 공장에서 0~10Vdc로 설정됩니다. W2 선택기 플러그의 위치를 변경하면 범위가 2~10Vdc로 설정됩니다. W4 위치를 mA로 변경하면(그림 8 참조) 범위는 0(4)~20mA입니다. 선택기 플러그 W1, W2, W3 및 W4는 PCB 보호 시트 뒷면에 있습니다. 선택기 플러그의 위치는 그림 8을 참조하십시오. 그림 7. ML7421A,B 수동 조작 노브. 신호 입력 오류 선택기 플러그 W1을 사용하여 신호 오류 발생 시 액추에이터를 세 가지 위치 중 하나로 설정할 수 있습니다. 1. 0% — 액추에이터 위치는 0 또는 2Vdc 신호에 해당합니다. 2. 50% — 중간 위치의 액추에이터 스템 3. 100% — 10Vdc 신호에 따른 액추에이터 위치 참고: W1은 공장에서 50%로 설정됩니다. W4가 mA 위치로 설정되면 액추에이터는 항상 0%로 작동합니다. W1 (W4 ) W3 W4 V
