오리지널 하니웰 온도 디지털 컨트롤러 DC1040/1030/1020/1010

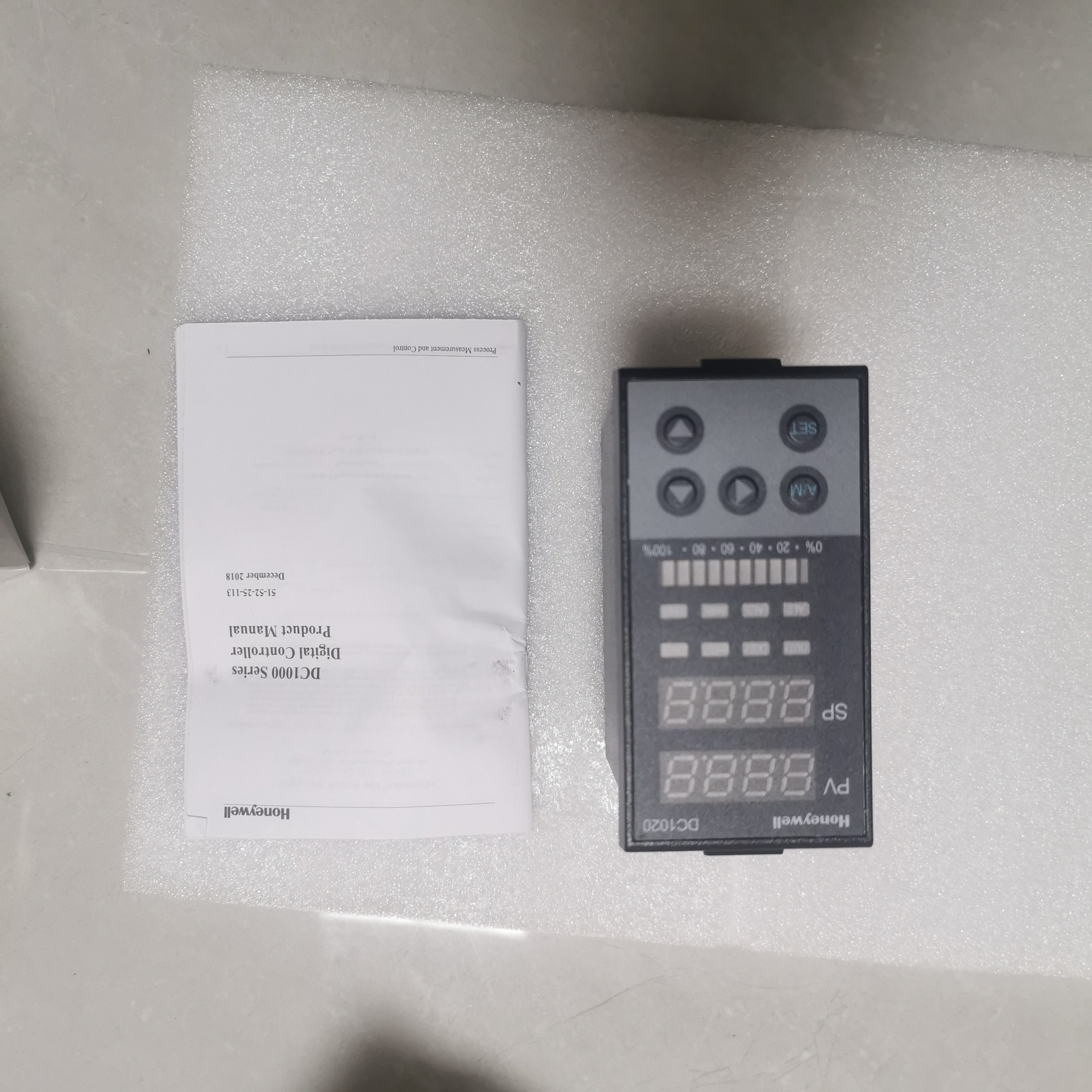

개요 DC1000 마이크로프로세서 기반 컨트롤러 제품군은 매우 낮은 가격으로 높은 수준의 기능과 신뢰성을 결합합니다. 4가지 형식으로 제공됩니다: 1/16 DIN, 1/8 DIN, 3/16 DIN, 1/4 DIN. 이 컨트롤러는 다음과 같은 다양한 응용 분야에서 온도를 조절하는 데 이상적입니다: • 건조기. • 반도체 포장/테스트. • 플라스틱 가공. • 포장 기계. • 페인팅 및 코팅. • 기후 챔버. DC1000 제품군은 기본 제어 요구 사항과 더불어 모터 위치 제어, 위상각 전력 제어 및 설정점 프로그래밍과 같은 고급 기능을 제공합니다. 기능 DC1030 (3/16 DIN) DC1040 (1/4 DIN) 구성 용이성 두 가지 다른 구성 레벨은 매개변수에 쉽게 접근할 수 있도록 합니다. 4자리 보안 코드는 무단 변경을 방지합니다. 매개변수는 장치 오구성을 방지하기 위해 사용자에게 숨길 수도 있습니다. 다양한 제어 알고리즘 DC1000 시리즈 컨트롤러는 다음과 같은 여러 가지 알고리즘을 제공합니다: • PID 또는 ON/OFF 제어. • 2개의 다른 PID 세트를 갖춘 열/냉각 알고리즘. • 슬라이드 와이어 피드백 없이 모터 위치 제어. • 제로 크로스오버 제어 유무에 관계없이 단상 제어. • 제로 크로스오버 제어 유무에 관계없이 삼상 제어. 이중 디스플레이 및 막대 그래프 두 개의 큰 4자리 디스플레이와 하나의 10 LED 막대 그래프는 PV, SP 및 구성 매개변수를 표시합니다. 최대 8개의 LED는 다양한 출력(제어, 알람, …)의 상태를 표시하고 자동/수동 및 프로그래머 상태를 나타냅니다. 설정점 프로그래밍 두 개의 프로그램이 있으며, 프로그램당 최대 8개의 세그먼트가 있습니다. 두 프로그램은 함께 연결하여 단일 16 세그먼트 프로그램을 형성할 수 있습니다. 확장된 알람 기능 악기당 세 개의 다른 알람 출력을 사용할 수 있으며, 17개의 알람 모드를 구성할 수 있습니다. 자동 튜닝 기능. 통신 RS232 또는 RS485 Modbus rtu/ASCII 프로토콜을 선택적으로 사용할 수 있습니다. 최대 30개의 DC1000 컨트롤러를 단일 호스트 컴퓨터에 연결할 수 있습니다. 호스트 컴퓨터는 SP를 변경하고, PV, 출력을 모니터링하거나, 장치의 구성을 변경할 수 있습니다. 원격 설정점 기능. 수동/자동 모드. 범용 전원 공급 장치 다음 전압에서 작동합니다.

제로 크로스오버라는 용어는 정현파의 순간 값이 0일 때만 SCR이 켜짐을 의미합니다. 그런 다음 원하는 부하 전력을 얻기 위해 여러 연속적인 반주기 동안 전력이 가해진 다음 여러 반주기 동안 제거됩니다. 컨트롤러 OUT2 릴레이 OUT1 릴레이 모터 위치는 모터 샤프트에서 슬라이드 와이어 피드백을 사용할 필요 없이 시간 비례 제어를 사용하여 달성됩니다. 슬라이드 와이어는 시간이 지남에 따라 마모되어 제어가 불량하거나 간헐적일 수 있습니다. 이러한 유형의 제어는 유지 보수 요구 사항을 줄이고 컨트롤러를 모터 피드백 전위차계에 보정할 필요성을 제거합니다.
