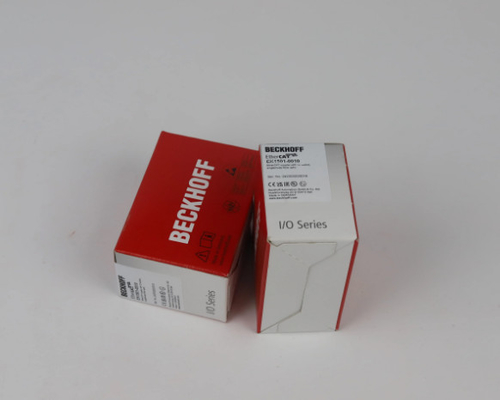

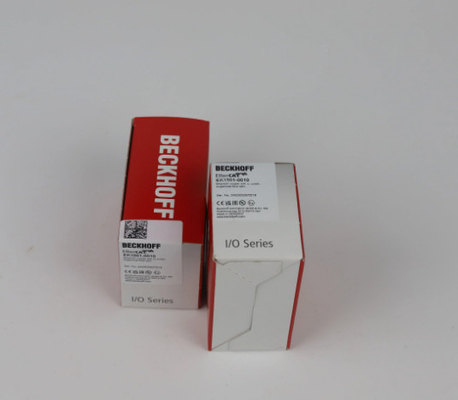

최신 모델 BECKHOFF EK1501-0010 EtherCAT 커플러 터미널 모듈 우수한 전기 장비 제어 모듈
| 원래 장소 | 독일 |
|---|---|
| 브랜드 이름 | BECKHOFF |
| 인증 | - |
| 모델 번호 | EK1501-0010 |
| 최소 주문 수량 | 1 |
| 가격 | USD520/PC |
| 포장 세부 사항 | 원본 |
| 배달 시간 | 1 주 |
| 지불 조건 | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 1000 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 구성 가능한 ID 수 | 4096 | 역간 거리 | 맥스. 20,000m (100Base-FX) |
|---|---|---|---|
| 품질 | 고품질 | 모델 번호 | EK1501-0010 |
제품 설명
제품에 도입:
단일 모드 광섬유 연결을 갖춘 EK1501-0010 EtherCAT 커플러는 필드버스 수준의 EtherCAT 프로토콜과 EtherCAT 터미널 사이의 연결입니다.커플러는 이더넷 100BASE-FX에서 E-버스 신호 표현으로 전달 전신들을 변환합니다.스테이션은 결합기와 자동으로 감지되고 프로세스 이미지에 개별적으로 표시되는 임의의 수의 EtherCAT 터미널로 구성됩니다.
특색:
연결 기술 2 x SC 듀플렉스를 통한 단일 모드 광섬유 연결
연결 길이는 최대 20km
변수 토폴로지 구현을 위한 3개의 ID 스위치
전체 시스템에서 EtherCAT 터미널의 수: 최대 65개535
EK1501-0010에는 두 개의 SC 듀플렉스 소켓과 세 개의 헥사데시마일 ID 스위치가 있습니다. 커플러는 상부 이더넷 연결을 통해 네트워크에 연결됩니다.아래쪽 SC 듀플렉스 소켓은 같은 세그먼트에서 추가 EtherCAT 장치를 연결하는 데 사용할 수 있습니다.단일 모드 광섬유 연결은 최대 20km의 두 개의 결합자 사이의 거리를 촉진합니다. EtherCAT 구성 요소 그룹은 헥사데시멀 ID 스위치를 통해 고유 한 ID를 할당 할 수 있습니다.이 그룹은 EtherCAT 네트워크 내의 모든 위치에 위치할 수 있습니다.. 변수 토폴로지는 따라서 쉽게 구현할 수 있다. 또한, EtherCAT 접점 또는 EtherCAT 확장은 확장 또는 선 또는 별 토폴로지를 설정하기 위해 사용될 수 있다.
시스템 및 필드 공급, 각각 24V DC는 커플러에 직접 공급됩니다.연결된 EtherCAT 단말기는 공급 시스템 전압에서 통신에 필요한 전류를 공급커플러는 최대 5V와 2A를 공급할 수 있습니다. 더 많은 전류가 필요한 경우 전력 공급 단말기 (예: EL9410) 를 통합해야합니다.필드 공급은 최대 10A의 전원 접촉을 통해 개별 I / O 구성 요소로 전달됩니다..
