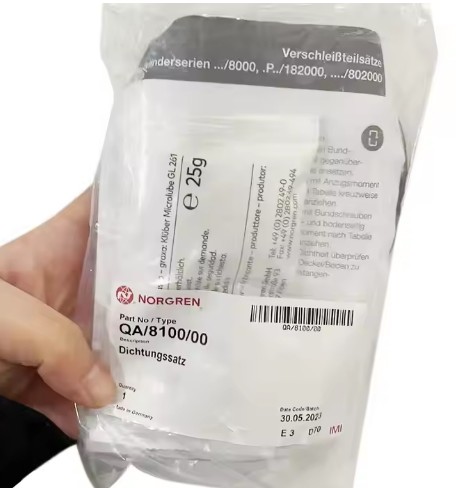

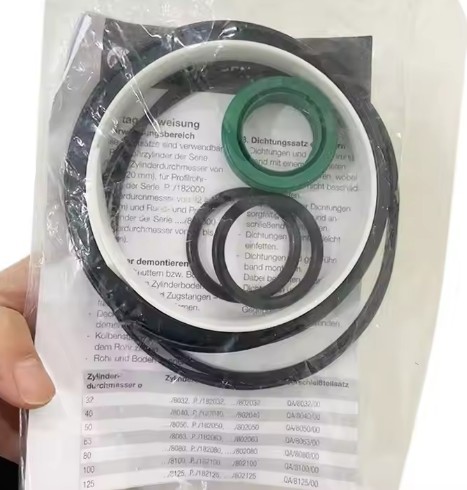

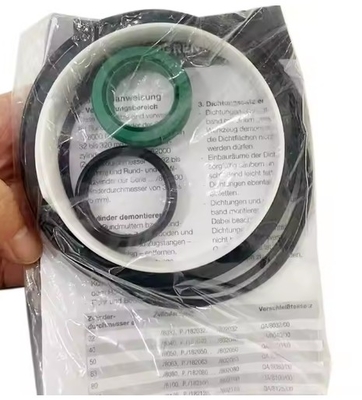

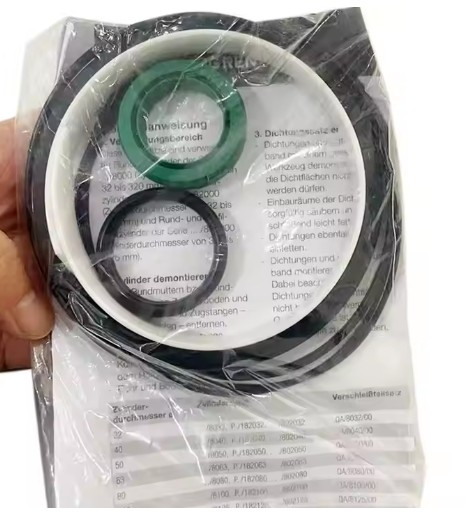

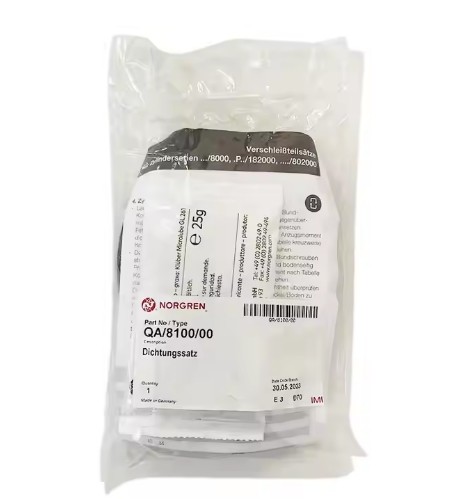

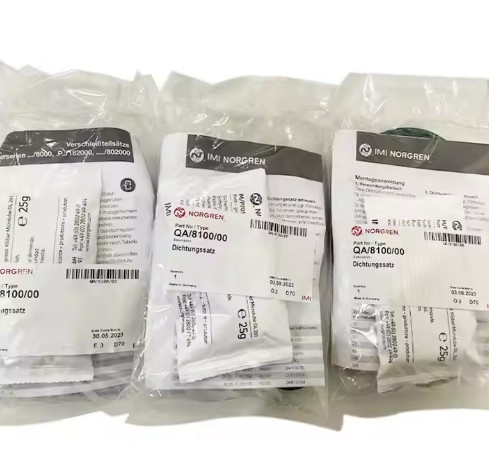

노그렌 수리 키트 자동화 산업용 서비스 키트 QA/8100/00

IMI 노그렌

.../8000 시리즈의 둥근 배럴 실린더 (32~320mm 사이즈의 실린더) 와.P 시리즈의 프로필 배럴 실린더에 재사용된다./182000 (32~125mm 사이즈의 실린더) 및 시리즈의 둥근 및 프로필 배럴 실린더..../802000 (32~125mm 사이즈의 실린더). 2.실린더의 분해- 실린더의 양쪽에 있는 모든 넥타이 바드 견과류 또는 넥타이 바드 나사를 풀고 넥타이 바드와 함께 제거.- 앞쪽 끝 뚜?? 을 제거한다. - 주사기 막대기 조립체를 배럴에서 제거한다. - 배럴과 뒷쪽 끝 뚜?? 을 분리한다.부품 교체- 모든 밀폐를 해체하고 적절한 도구를 사용하여 부착 반지를 제거하고 밀폐 표면을 손상시키지 않도록 주의하십시오..- 밀폐를 위한 모든 설치 공간을 철저히 청소하고 그 후 가볍게 기름 부어야 합니다.- 새 밀폐를 장착하고 고리를 착용하여 밀폐 및 밀폐 표면을 손상시키지 않도록 조심하십시오.4. 실린더 의 조립 - 배럴 의 내부 표면 과 피스톤 막대 에 얇은 기름 층 을 부착 한다.- 앞쪽 끝 뚜?? 에 피스톤 막대 밀폐 뒤에 기름 챔버를 채우고 피스톤의 달리는 표면에 기름의 얇은 층을 넣어.- 배럴을 후면 끝 뚜?? 에 고정하고, 필요한 경우 원하는 방향으로 프로필 배럴을 회전한다.- 피스톤 막대 조립체를 배럴에 삽입하고, 밀폐를 손상시키지 않도록 주의한다.- 피스톤 막대기 밀폐를 손상시키지 않기 위해 피스톤 막대기 앞쪽 끝 덮개를 조심스럽게 슬라이드.- 실린더에 넥타이 바드가 있는 경우, 넥타이 바드의 짧은 가닥에 넥타이 바드 견과류를 긁어 넣고 끝 뚜?? 에 삽입한다. 남은 넥타이 바드 견과류를 부가적인 끝 뚜?? 에 넣는다.정해진 토크에 가로로 묶어 막대 견과류.- 실린더에 넥타이 막대 skru가 있는 경우, 정해진 토크에 따라 양쪽 끝 덮개에 가로로 꽉 잡아. - 실린더 누출 여부를 확인 (앞 끝 덮개 / 배럴에 후쪽 끝 덮개 연결,피스톤 막대 밀폐) 5필수 지방: 이 예비 키트에 첨부된 지방 패키지의 지방 만 사용하십시오.
