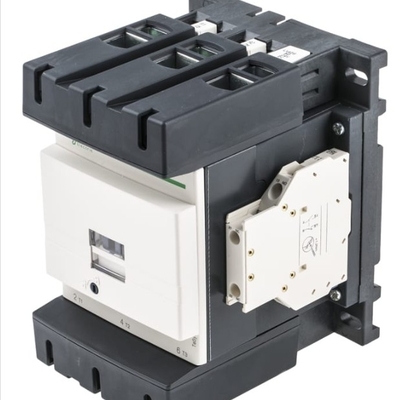

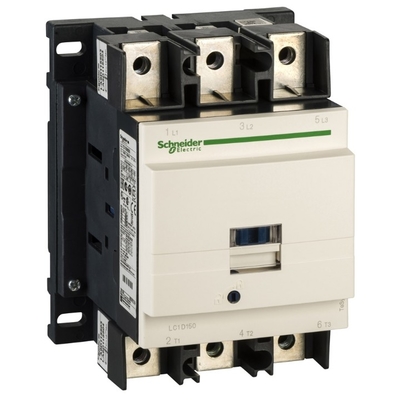

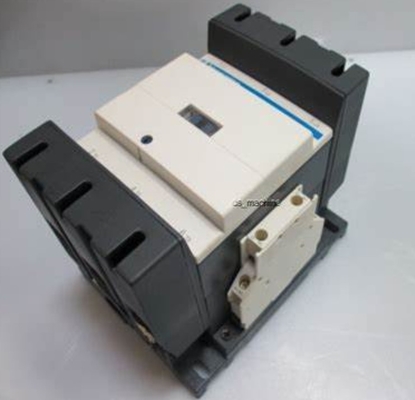

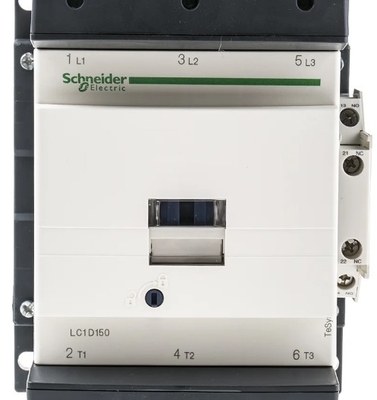

IEC 접촉기, TeSys Deca, 역전도 없는 150A, 100HP 480VAC, 최대 100kA SCCR, 3단계, 3NO, 24VDC 코일, 오픈 스타일
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Schneider |
| 인증 | CE |
| 모델 번호 | LC1D150BD |
| 최소 주문 수량 | 1 |
| 가격 | USD$150 |
| 포장 세부 사항 | 카튼 |
| 배달 시간 | 4-6weeks |
| 지불 조건 | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 500pc |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 범위 | 테시스 | 제품의 범위 | 테시스 데카 |
|---|---|---|---|
| 장치는 이름을 단락시킵니다 | LC1D | 막대기 기술 | 3P |
| 강조하다 | 100HP IEC 접촉기,150A IEC 접촉기,3단계 IEC 접촉기 |
||
제품 설명
| 범위 | 테시스 |
|---|---|
| 제품군 | 테시스 데카 |
| 제품 또는 부품 유형 | 접촉기 |
| 장치의 짧은 이름 | LC1D |
| 접촉기 응용 | 저항 부하 모터 제어 |
| 사용 범주 | AC-3 AC-4 AC-1 AC-3e |
| 포스 설명 | 3P |
| [Ue] 등급 작동 전압 | 전력 회로 <= 1000 V AC 25...400 Hz 전력 회로 <= 300V DC |
| [Ie] 등급 운영 전류 | 전력 회로용 전류 전류 전류 전류 전류 전류 전류 150 A (<140.0000000000 °F (60 °C) 에서 <= 440 V AC AC-3 전력 회로 150 A (<140.0000000000 °F (60 °C) 에서 <= 440 V AC AC-3e 전원 회로 |
| [Uc] 제어 회로 전압 | 24V DC |
| 모터 전력 kW | 40kW 220~230V AC 50/60Hz (AC-3) 75 kW 380...400 V AC 50/60 Hz (AC-3) 80 kW 415...440 V AC 50/60 Hz (AC-3) 500V AC 50/60 Hz (AC-3) 에서 90 kW 100 kW 660...690 V AC 50/60 Hz (AC-3) 75 kW 1000V AC 50/60 Hz (AC-3) 22 kW 400V AC 50/60 Hz (AC-4) 40kW 220~230V AC 50/60Hz (AC-3e) 75kW 380~400V AC 50/60Hz (AC-3e) 80kW 415~440V AC 50/60Hz (AC-3e) 500V AC 50/60 Hz (AC-3e) 에서 90 kW 100kW 660~690V AC 50/60Hz (AC-3e) 75 kW 1000V AC 50/60 Hz (AC-3e) |
|---|---|
| 최고 승마력 | 3단계 모터용으로 200/208V AC 50/60 Hz에서 40마력 3단계 모터에 대한 230/240 V AC 50/60 Hz에서 50 hp 3단계 모터에 대한 460/480 V AC 50/60 Hz에서 100 hp 125 hp 575/600 V AC 50/60 Hz 3단계 모터 |
| 호환성 코드 | LC1D |
| 폴 콘택트 구성 | 3 NO |
| 보호기 | 와 함께 |
| [Ith] 일반 자유 공기 열 전류 | 전력 회로용 200A (140.0000000000 °F (60 °C) 에서) |
| IRMS 등급 생산능력 | 140 IEC 60947-5-1에 따른 신호 회로용 AC IEC 60947-5-1에 따른 신호 회로용 250A DC IEC 60947에 맞는 전력 회로용으로 440V의 1660A |
| 부착 용량 | IEC 60947에 맞는 전력 회로용으로 440V 1400A |
| [Icw] 평준 단시간 저항 전류 | 250 A 104.0000000000 °F (40 °C) - 전원 회로 10 분 580 A 104.0000000000 °F (40 °C) - 전원 회로 1분 1200 A 104.0000000000 °F (40 °C) - 전원 회로에 대해 10 s 1400 A 104.0000000000 °F (40 °C) - 전원 회로에 1 s 시그널링 회로용 100A-1s 시그널링 회로 120 A - 500 ms 신호 회로 140A-100ms |
| 관련 피지 등급 | 10 IEC 60947-5-1에 맞는 신호 회로에 대한 A gG 315 A gG <= 690 V 전력 회로 조정형 1 250A gG <= 690V 전력 회로 2조정형 |
| 평균 임피던스 | 0.6 mOhm - Ith 200 A 50 Hz 전력 회로 |
| 전력 분산 | 24W AC-1 13.5W AC-3 13.5W AC-3e |
| [Ui] 등급 단열 전압 | 전력 회로 600V CSA 전력 회로 600V UL 전력 회로 1000V IEC 60947-4-1 신호 회로 690 V IEC 60947-1 신호 회로 600V CSA 신호 회로 600V UL |
| 초전압 범주 | 제3조 |
| 오염 정도 | 3 |
| [Uimp] 등급 충동 저항 전압 | 8kV IEC 60947 |
| 안전 신뢰성 수준 | B10d = 684932 사이클 인접기, 명목 부하 EN/ISO 13849-1 B10d = 10000000 회로 기계적 부하를 가진 접촉기 EN/ISO 13849-1 |
| 기계적 내구성 | 8 M사이클 |
| 전기 내구성 | 0.85 M사이클 150 A AC-3 <= 440 V 1 M사이클 200 A AC-1 <= 440 V 0.85 M사이클 150 A AC-3e <= 440 V |
| 제어 회로 유형 | DC 표준 |
| 코일 기술 | 전용 억제장치 |
| 제어 회로 전압 제한 | 0.75...1.2 UC -40.0000000000...131.0000000000 °F (-40...55 °C) 가동 DC 0.15...0.4 Uc -40.0000000000...158.0000000000 °F (-40...70 °C) 전류가 떨어지는 DC 1...1.2 Uc 131.0000000000...158.0000000000 °F (55...70 °C) 가동 DC |
| W로 표시된 출력력 | 270...365 W 68.0000000000 °F (20 °C)) |
| 유지 전력 소모량 (W) | 2.4...5.1 W 68.0000000000 °F (20 °C) |
| 운영 시간 | 20...35ms 폐쇄 40...75ms 열기 |
| 시간 상수 | 25ms |
| 최대 운용 속도 | 1200 cyc/h 140.0000000000 °F (60 °C) |
| 최대 운용 속도 | 60 °C에서 1200 cyc/h |
| 연결 - 터미널 | 제어 회로: 나사 클램프 단말 2 0.002...0.004 in2 (1...2.5 mm2) - 케이블 딱딱함: 케이블 끝으로 유연 제어 회로: 나사 클램프 단말기 1 0.002...0.004 in2 (1...2.5 mm2) - 케이블 딱딱함: 케이블 끝으로 유연 제어 회로: 나사 클램프 단말 1 0.002...0.004 in2 (1...2.5 mm2) - 케이블 딱딱함: 케이블 끝 없이 유연 제어 회로: 나사 클램프 단말 2 0.002...0.004 in2 (1...2.5 mm2) - 케이블 딱딱함: 케이블 끝 없이 유연 제어 회로: 나사 클램프 단말기 1 0.002...0.004 in2 (1...2.5 mm2) - 케이블 딱딱함: 케이블 끝없이 고체 제어 회로: 나사 클램프 단말기 2 0.002...0.004 in2 (1...2.5 mm2) - 케이블 딱딱함: 케이블 끝없이 고체 전력 회로: 커넥터 1 0.02...0.2 in2 (10...120 mm2) - 케이블 딱딱함: 케이블 끝없이 유연 전력 회로: 커넥터 2 0.02...0.08 in2 (10...50 mm2) - 케이블 딱딱함: 케이블 끝없이 유연 전력 회로: 커넥터 1 0.02...0.2 in2 (10...120 mm2) - 케이블 딱딱함: 케이블 끝으로 유연 전력 회로: 커넥터 2 0.02...0.08 in2 (10...50 mm2) - 케이블 딱딱함: 케이블 끝으로 유연 전력 회로: 커넥터 1 0.02...0.2 in2 (10...120 mm2) - 케이블 딱딱함: 케이블 끝없이 고체 전력 회로: 커넥터 2 0.02...0.08 in2 (10...50 mm2) - 케이블 딱딱함: 케이블 끝없이 단단한 |
| 튼튼한 토크 | 제어 회로 10.6 lbf.in (1.2 N.m) 나사 클램프 단말기 평면 Ø 6 mm 제어 회로 10.6 lbf.in (1.2 N.m) 나사 클램프 단말기 전력 회로 106.2 lbf.in (12 N.m) 커넥터 육각형 0.2 in (4 mm) 제어 회로 10.6 lbf.in (1.2 N.m) 나사 클램프 단말자 pozidriv 2 |
| 보조 접촉 구성 | 1 NO + 1 NC |
| 보조 접촉 장치의 종류 | 기계적으로 연결된 1 NO + 1 NC IEC 60947-5-1 거울 접촉 1 NC IEC 60947-4-1 |
| 신호 회로 주파수 | 25...400 Hz |
| 최소 스위치 전압 | 신호 회로용 17V |
| 최소 전환 전류 | 신호 회로용 5mA |
| 단열 저항 | 신호 회로용 MOhm > 10 |
| 겹치지 않는 시간 | 1NC와 NO 접촉 사이의 에너지 절감에서.5 ms 1NC와 NO 접촉 사이의 에너지화 시 0.5 ms |
| 장착 지원 | 철도 판 |
| 표준 | CSA C22.2 제14호 EN 60947-4-1 IEC 60947-4-1 IEC 60335-1:제30항2 IEC 60335-2-40:JJ 부록 UL 60335-2-40:JJ 부록 UL 60947-4-1 CSA C22.2 60947-4-1 JIS C8201-4-1 |
|---|---|
| 제품 인증 | UL CCC CSA CE UKCA 해군 EAC |
| IP 보호 수준 | IP20 전면 IEC 60529 |
| 보호 치료 | THIEC 60068-2-30 |
| 기후 저항성 | IACS E10 습한 열에 노출 |
| 장치 주변의 허용되는 주변 공기 온도 | -40.0000000000...140.0000000000 °F (-40...60 °C) 140.0000000000...158.0000000000 °F (60...70 °C) 가량 감소 |
| 운영 고도 | 0...98420.52피트 (0~3000m) |
| 방화 저항성 | 1562.0000000000 °F (850 °C) IEC 60695-2-1 |
| 불 retardance | UL 94에 맞는 V1 |
| 기계적 견고성 | 진동 접촉기 개방 2 Gn, 5...300 Hz) 진동 접촉기 닫힌 4 Gn, 5...300 Hz) 충격 접촉기 닫힌 15 Gn 11 ms) 충격 접촉기 열기 6Gn 11ms) |
| 높이 | 6.2 in (158 mm) |
| 너비 | 4.7 in (120 mm) |
| 깊이 | 5.4 in (136 mm) |
| 순중량 | 5.5파운드 (미국) (2.5kg) |
| 분류 | US10I1222359 |
|---|---|
| 할인 스케줄 | 0I12 |
| GTIN | 3389110475982 |
| 반환 가능성 | 네 |
| 원산지 | FR |
| 단위 패키지 유형 1 | PCE |
|---|---|
| 패키지 1의 단위 수 | 1 |
| 패키지 1 높이 | 60.9 in (17.5 cm) |
| 패키지 1 너비 | 7.5인치 (19cm) |
| 패키지 1 길이 | 8.5인치 (21.5cm) |
| 패키지 1 무게 | 50.454파운드 (미국) (2.474kg) |
| 단위 패키지 유형 2 | S06 |
| 패키지 2의 단위 수 | 27 |
| 패키지 2 높이 | 29.5인치 (75cm) |
| 패키지 2 너비 | 230.6 in (60 cm) |
| 패키지 2 길이 | 31.5인치 (80cm) |
| 패키지 2 무게 | 175.925파운드 (미국) (79.798kg) |
