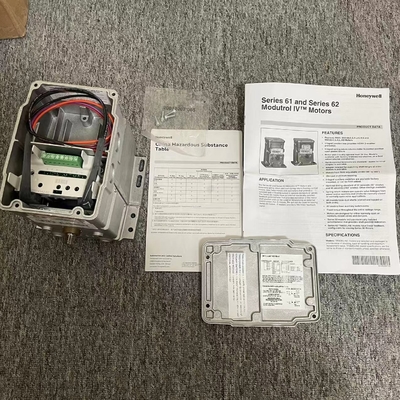

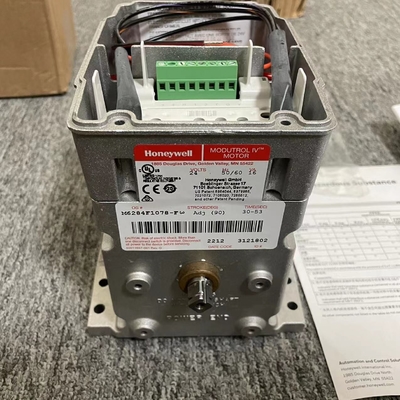

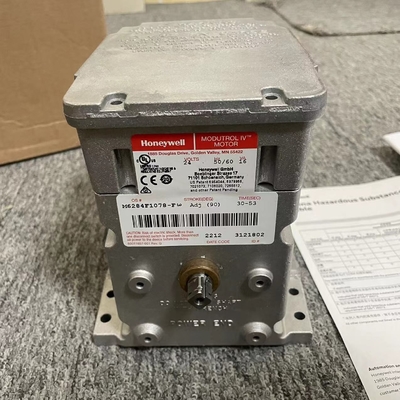

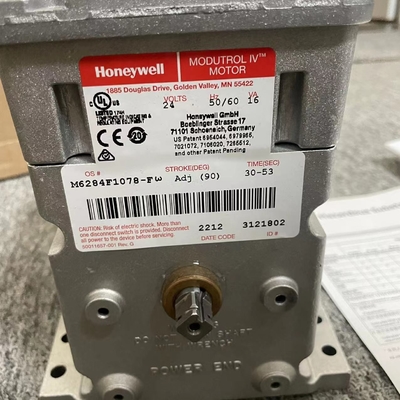

오리지널 하니웰 M6284F1078-F 모두트롤 모터 세르보 액추에이터 주식 최고의 가격

비트라 라인 모터용으로 ONLISETING 160° STROKE1.Trim pot를 시계 방향으로 완전히 돌라2.내부 트랜스포머가 없는 모델로 엔진을 중간 위치로 구동합니다오토터미널 i 및 3는 모터가 중간 위치에 도달 할 때까지 DOWVBT에서 위반 된 반대 방향으로 운전합니다. 그림 13 참조내부 트랜스포머-Connectjumper를 가진 모델 R에서 2까지 모터 오픈을 구동하기 위해 (전력 끝에서 시키는 시계 방향으로)또는 모터가 중간 위치에 도달 할 때까지 모터를 닫은 상태로 (전력 끝에서 반대 방향으로) 가동하기 위해 터미널 R에서 i까지31/8 인치에 삽입screwdriver blade into slot on inneyellowcam and MOVETOP OFSCREWDRIVER as far aspossible counterclockwise(viewed from power end)Repeat in successive cam slots until inner cam is againstcounterclockwise stop.
4. 1/8 인치의 스크루드라이버 블레이드를 외부 노란색 카메라의 슬롯에 넣고 가능한 한 시계 방향으로 스크루드라이버를 움직입니다. 외부 카메라가 시계 방향으로 멈출 때까지 연속적인 캠 슬롯에서 반복하십시오.
5연결하기 전에 모터 스트로크를 확인하세요.6- 컨트롤러 다시 연결, 교체

특징 • M644, M944B,E,G,H,J,K,R,S 및 M945B,C,G,K,L,AD 모터를 대체합니다. • 통합 연결 상자는 NEMA 3 기상 보호를 제공합니다.• 전원이 끊어지면 모터를 정상 위치로 되돌려줍니다.. • 모터와 회로는 24 Vac에서 작동합니다. 공장 설치 변압기 또는 필드 추가 내부 변압기와 함께 제공되는 모델.• 빠른 연결 단말기는 표준입니다. • 오래된 모터의 샤프트 높이와 일치하는 어댑터 브래킷이 제공됩니다. • 모터는 필드 조절 스턴트 (90°에서 160°) 를 가지고 있습니다. • 다이 왈드 알루미늄 하우스.• 공장 설치 된 통합 보조 스위치가 제공됩니다., 또는 필드를 추가 할 수 있습니다. • 30 초 (90° 스트록) 및 60 초 (160° 스트록) 의 명목 타이밍 표준. 다른 타이밍이 제공됩니다.• 스프링 리턴 모터는 일반적으로 닫힌 또는 일반적으로 열린 밸브 애플리케이션을 위해 전력 끝 또는 보조 끝 샤프트에서 밸브 연결을 작동 할 수 있습니다.. • 모든 모델에는 이중 샤프트 (두 끝에서 슬롯 및 터프) 가 있습니다. • 모든 모델에는 보조 스위치 캠이 있습니다.• 모터는 정상적으로 열거나 정상적으로 닫힌 밸브와 덤퍼를 위해 설계되었습니다.. • 62 시리즈 모델에는 선형 피드백이 있습니다.90시리즈 모터를 슬래브하는 데 구성할 수 있습니다.C
