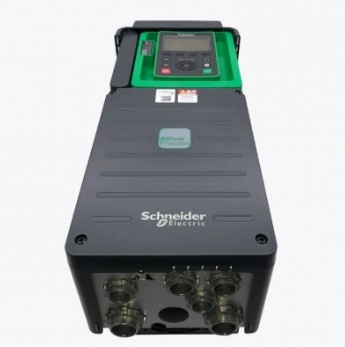

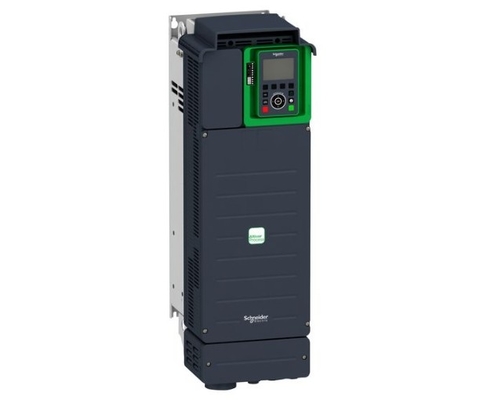

슈나이더 변속속 드라이브 ATV630, 30kW/40HP, 380-480V, IP21/UL 타입 1 ATV630D30N4
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Schneider |
| 인증 | CE |
| 모델 번호 | ATV630D30N4 |
| 최소 주문 수량 | 1 |
| 가격 | USD$950 |
| 포장 세부 사항 | 카튼 |
| 배달 시간 | 재고 중 |
| 지불 조건 | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 500pc |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 장치는 이름을 단락시킵니다 | ATV630 | 변종 | 표준 버전 |
|---|---|---|---|
| 기대되는 라인 Isc | 50 kA | 이산 입력 논리 | 16가지 사전 설정 속도 |
| 강조하다 | 40마력 슈나이더 변속기,IP21 슈나이더 변속기,380~480V 슈나이더 변속기 |
||
제품 설명

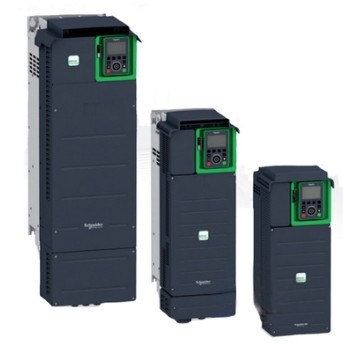

이 Altivar Process ATV600 가변 속도 드라이브는 3상 동기식 및 비동기식 전력 모터에 전원을 공급할 수 있습니다.표준으로 내장된 RJ45 통신 포트 3개, 이더넷 포트 1개, 직렬 포트 2개를 갖추고 있습니다.이 제품은 380V~480V AC의 정격 공급 전압에서 작동합니다.이 드라이브는 추가 비용 없이 혁신적인 'Stop and Go' 작동으로 대기 시 최대 30%의 에너지를 절약합니다.약간의 과부하(최대 120%)가 필요한 애플리케이션을 위해 최대 출력 정격이 30kW/40hp인 모터에 적합합니다.상당한 과부하(최대 150%)가 필요한 애플리케이션을 위해 최대 출력 정격이 22kW/30hp인 모터에 적합합니다.무게는 28kg이고 크기는 너비 226mm, 높이 673mm, 깊이 271mm입니다.이 드라이브는 유체 관리 처리 및 에너지 절약에 중점을 두고 있으며 물 및 폐수, 광업, 광물 및 금속, 석유 및 가스, 식품 및 음료 응용 분야에서 광범위한 유연성을 제공합니다.액세서리(팬 키트, 그래픽 디스플레이 터미널) 및 옵션(I/O 확장 모듈, 통신 모듈, EMC 입력 필터)은 드라이브 등급에 따라 Altivar Process ATV600 드라이브와 함께 사용할 수 있습니다.벽에 수직 위치(+/- 10°)로 장착되도록 설계되었습니다.이 새로운 드라이브 개념은 에너지 관리, 자산 관리 및 프로세스의 전반적인 성능을 지원함으로써 장비 효율성 및 총 소유 비용 측면에서 프로세스 및 유틸리티의 주요 요구 사항을 충족합니다.
| 제품 범위 | Altivar 프로세스 ATV600 |
|---|---|
| 제품 또는 구성 요소 유형 | 가변 속도 드라이브 |
| 제품별 적용 | 프로세스 및 유틸리티 |
| 장치 짧은 이름 | ATV630 |
| 변종 | 표준 버전 |
| 제품 목적지 | 비동기 모터 동기 모터 |
| EMC 필터 | EN/IEC 61800-3 카테고리 C2를 준수하는 50m 통합 EN/IEC 61800-3 카테고리 C3을 준수하는 150m 통합 |
| IP 보호 수준 | IEC 61800-5-1을 준수하는 IP21 IEC 60529를 준수하는 IP21 |
| [우리] 정격 공급 전압 | 380...480V |
| 보호 등급 | UL 508C에 준거하는 UL 타입 1 |
| 냉각 유형 | 강제 대류 |
| 공급 빈도 | 50~60Hz - 5~5% |
| [우리] 정격 공급 전압 | 380...480V - 15...10% |
| 모터 전력 kW | 30kW(일반 사용) 22kW(대량) |
| 모터 파워 마력 | 40마력 정상작동 30마력 헤비듀티 |
| 라인 전류 | 380V에서 53.3A(일반 사용) 480V에서 45.9A(일반 사용) 380V에서 40.5A(강력) 480V에서 35.8A(강력) |
| 예상 라인 Isc | 50kA |
| 피상전력 | 480V에서 38.2kVA(일반 사용) 480V에서 29.8kVA(중부하) |
| 연속 출력 전류 | 일반 듀티의 경우 4kHz에서 61.5A 4kHz에서 46.3A(중부하 작업용) |
| 비동기 모터 제어 프로필 | 가변 토크 표준 최적화된 토크 모드 일정한 토크 표준 |
| 동기식 모터 제어 프로필 | 영구자석 모터 동기식 릴럭턴스 모터 |
| 속도 구동 출력 주파수 | 0.1~500Hz |
| 공칭 스위칭 주파수 | 4kHz |
| 스위칭 주파수 | 2~12kHz 조정 가능 경감 계수가 있는 4...12kHz |
| 안전 기능 | STO(안전 토크 꺼짐) SIL 3 |
| 이산 입력 논리 | 16가지 사전 설정 속도 |
| 통신 포트 프로토콜 | 이더넷 모드버스 TCP Modbus 직렬 |
| 옵션카드 | 슬롯 A: 통신 모듈, Profibus DP V1 슬롯 A: 통신 모듈, PROFINET 슬롯 A: 통신 모듈, DeviceNet 슬롯 A: 통신 모듈, Modbus TCP/EtherNet/IP 슬롯 A: 통신 모듈, CANopen 데이지 체인 RJ45 슬롯 A: 통신 모듈, CANopen SUB-D 9 슬롯 A: 통신 모듈, CANopen 나사식 터미널 슬롯 A/슬롯 B: 디지털 및 아날로그 I/O 확장 모듈 슬롯 A/슬롯 B: 출력 릴레이 확장 모듈 슬롯 A: 통신 모듈, 이더넷 IP/Modbus TCP/MD-Link 통신모듈, BACnet MS/TP 통신 모듈, 이더넷 Powerlink |
| 장착 모드 | 벽걸이 |
|---|---|
| 최대 과도 전류 | 60초 동안 67.7A(정상 사용) 60초 동안 69.5A(대량) |
| 네트워크 단계 수 | 3단계 |
| 개별 출력 번호 | 0 |
| 개별 출력 유형 | 릴레이 출력 R1A, R1B, R1C 250V AC 3000mA 릴레이 출력 R1A, R1B, R1C 30V DC 3000mA 릴레이 출력 R2A, R2C 250V AC 5000mA 릴레이 출력 R2A, R2C 30V DC 5000mA 릴레이 출력 R3A, R3C 250V AC 5000mA 릴레이 출력 R3A, R3C 30V DC 5000mA |
| 출력 전압 | <= 전원 전압 |
| 허용되는 임시 전류 부스트 | 60초 동안 1.1 x In(정상 사용) 60초 동안 1.5 x In(강력) |
| 모터 슬립 보상 | 조절할 수 있는 부하에 관계없이 자동 억제 가능 영구자석 모터 법칙에서는 사용할 수 없습니다. |
| 가속 및 감속 램프 | 0.01...9999초마다 선형 조정 가능 |
| 물리적 인터페이스 | 이더넷 2선식 RS 485 |
| 정지까지 제동 | DC 주입으로 |
| 보호 유형 | 열 보호: 모터 안전 토크 꺼짐: 모터 모터 위상 차단: 모터 열 보호: 드라이브 세이프 토크 오프: 구동 과열: 드라이브 출력 위상과 접지 사이의 과전류: 드라이브 출력 전압 과부하: 구동 단락 보호: 드라이브 모터 위상차단: 드라이브 DC 버스의 과전압: 드라이브 라인 공급 과전압: 드라이브 라인 공급 저전압: 드라이브 라인 공급 위상 손실: 드라이브 과속: 드라이브 제어 회로 차단: 드라이브 |
| 전송 속도 | 10, 100Mbit 4800bps, 9600bps, 19200bps, 38.4Kbps |
| 주파수 분해능 | 표시단위: 0.1Hz 아날로그 입력: 0.012/50Hz |
| 전송 프레임 | RTU |
| 전기적 연결 | 제어: 탈착식 나사 단자 0.5...1.5 mm²/AWG 20...AWG 16 라인 측: 나사 터미널 25...50 mm²/AWG 4...AWG 1 모터: 나사 터미널 25...50 mm²/AWG 4...AWG 1 |
| 커넥터 유형 | 이더넷/Modbus TCP용 RJ45(원격 그래픽 터미널에 있음) Modbus 직렬용 RJ45(원격 그래픽 터미널에 있음) |
| 데이터 형식 | 8비트, 구성 가능한 홀수, 짝수 또는 패리티 없음 |
| 편광 유형 | 임피던스 없음 |
| 교환 모드 | 반이중, 전이중, 자동 협상 이더넷/Modbus TCP |
| 주소 수 | Modbus 직렬의 경우 1~247 |
| 접근 방법 | 슬레이브 모드버스 TCP |
| 공급 | 디지털 입력용 외부 공급: 24 V DC (19…30 V), <1.25 mA, 보호 유형: 과부하 및 단락 보호 기준 전위차계용 내부 공급(1 ~ 10kOhm): 10.5V DC +/- 5%, <10mA, 보호 유형: 과부하 및 단락 보호 디지털 입력 및 STO용 내부 공급: 24 V DC (21…27 V), <200 mA, 보호 유형: 과부하 및 단락 보호 |
| 지역 신호 | 로컬 진단용 LED 3개 내장된 통신 상태를 나타내는 3개의 LED(이중 색상) 통신 모듈 상태를 나타내는 4개의 LED(이중 색상) 전압 존재 여부를 나타내는 LED(빨간색) 1개 |
| 너비 | 226mm |
| 키 | 673mm |
| 깊이 | 271mm |
| 순중량 | 28kg |
| 아날로그 입력 번호 | 삼 |
| 아날로그 입력 유형 | AI1, AI2, AI3 소프트웨어 구성 가능 전압: 0~10 V DC, 임피던스: 31.5 kOhm, 분해능 12비트 AI1, AI2, AI3 소프트웨어 구성 가능 전류: 0~20mA, 임피던스: 250Ω, 분해능 12비트 AI2 전압 아날로그 입력: - 10...10 V DC, 임피던스: 31.5 kOhm, 분해능 12비트 |
| 개별 입력 번호 | 8 |
| 이산 입력 유형 | 펄스 입력으로 프로그래밍 가능한 DI7, DI8: 0~30 kHz, 24 V DC (<= 30 V) |
| 입력 호환성 | DI1...DI6: EN/IEC 61131-2를 준수하는 개별 입력 레벨 1 PLC DI5, DI6: IEC 65A-68을 준수하는 개별 입력 레벨 1 PLC STOA, STOB: EN/IEC 61131-2를 준수하는 개별 입력 레벨 1 PLC |
| 이산 입력 논리 | 포지티브 로직(소스)(DI1...DI8), < 5V(상태 0), > 11V(상태 1) 부논리(싱크)(DI1...DI8), > 16V(상태 0), < 10V(상태 1) |
| 아날로그 출력 번호 | 2 |
| 아날로그 출력 유형 | 소프트웨어 구성 가능 전압 AQ1, AQ2: 0~10V DC 임피던스 470Ω, 분해능 10비트 소프트웨어 구성 가능 전류 AQ1, AQ2: 0~20mA, 분해능 10비트 소프트웨어로 구성 가능한 전류 DQ-, DQ+: 30V DC 소프트웨어로 구성 가능한 전류 DQ-, DQ+: 100mA |
| 샘플링 기간 | 2 ms +/- 0.5 ms (DI1...DI4) - 개별 입력 5ms +/- 1ms(DI5, DI6) - 개별 입력 5ms +/- 0.1ms(AI1, AI2, AI3) - 아날로그 입력 10ms +/- 1ms(AO1) - 아날로그 출력 |
| 정확성 | 온도 변화 60°C 아날로그 입력의 경우 +/- 0.6% AI1, AI2, AI3 온도 변화 60°C 아날로그 출력의 경우 +/- 1% AO1, AO2 |
| 선형성 오류 | AI1, AI2, AI3: 아날로그 입력 최대값의 +/- 0.15% AO1, AO2: 아날로그 출력의 경우 +/- 0.2% |
| 릴레이 출력 번호 | 삼 |
| 릴레이 출력 유형 | 구성 가능한 릴레이 로직 R1: 오류 릴레이 NO/NC 전기적 내구성 100000사이클 구성 가능한 릴레이 로직 R2: 시퀀스 릴레이 전기적 내구성 없음 100000사이클 구성 가능한 릴레이 로직 R3: 시퀀스 릴레이 전기적 내구성 없음 100000사이클 |
| 새로 고침 시간 | 릴레이 출력(R1, R2, R3): 5ms(+/- 0.5ms) |
| 최소 스위칭 전류 | 릴레이 출력 R1, R2, R3: 24V DC에서 5mA |
| 최대 스위칭 전류 | 저항 부하의 릴레이 출력 R1, R2, R3, cos phi = 1: 250V AC에서 3A 저항 부하의 릴레이 출력 R1, R2, R3, cos phi = 1: 30V DC에서 3A 유도 부하의 릴레이 출력 R1, R2, R3, cos phi = 0.4 및 L/R = 7 ms: 250 V AC에서 2 A 유도 부하의 릴레이 출력 R1, R2, R3, cos phi = 0.4 및 L/R = 7 ms: 30 V DC에서 2 A |
| 격리 | 전원 단자와 제어 단자 사이 |
| 최대 출력 주파수 | 500kHz |
| 최대 입력 전류 | 53.3A |
| 가변 속도 드라이브 적용 선택 | 건물 - HVAC 압축기 원심분리기 식품 및 음료 가공 기타 응용 분야 광업 광물 및 금속 팬 광업 광물 및 금속 펌프 석유 및 가스 팬 물 및 폐수 기타 용도 건물 - HVAC 스크류 압축기 식품 및 음료 가공 펌프 식품 및 음료 가공 팬 식품 및 음료 가공 원자화 석유 및 가스 전기잠수펌프(ESP) 석유 및 가스 물 주입 펌프 석유 및 가스 제트 연료 펌프 정유소용 오일 및 가스 압축기 물과 폐수 원심분리 펌프 물 및 폐수 용적형 펌프 물 및 폐수 전기잠수펌프(ESP) 물 및 폐수 스크류 펌프 물 및 폐수 로브 압축기 물 및 폐수 스크류 압축기 물 및 폐수 압축기 원심 분리기 물과 폐수 팬 물과 폐수 컨베이어 물과 폐수 혼합기 |
| 모터 출력 범위 AC-3 | 380~440V 3상에서 30~50kW 480~500V 3상에서 30~50kW |
| 세트당 수량 | 1 |
| 인클로저 장착 | 벽걸이형 |
| 절연저항 | > 1MOhm 500V DC, 1분간 접지 |
|---|---|
| 소음 수준 | 86/188/EEC를 준수하는 63.5dB |
| 전력 소비(W) | 자연 대류: 380V에서 93W, 스위칭 주파수 4kHz 강제 대류: 380V에서 640W, 스위칭 주파수 4kHz |
| 냉각 공기량 | 240m3/시간 |
| 작동 위치 | 수직 +/- 10도 |
| 최대 THDI | IEC 61000-3-12에 따른 부하의 80~100%에서 <48% |
| 전자기 호환성 | IEC 61000-4-2에 따른 정전기 방전 내성 테스트 레벨 3 IEC 61000-4-3에 따른 방사 무선 주파수 전자기장 내성 테스트 레벨 3 IEC 61000-4-4를 준수하는 전기적 빠른 과도/버스트 내성 테스트 레벨 4 1.2/50 µs - 8/20 µs 서지 내성 테스트 레벨 3 일치되는 IEC 61000-4-5 IEC 61000-4-6에 따른 전도성 무선 주파수 내성 테스트 레벨 3 |
| 오염도 | 2 일치하는 EN/IEC 61800-5-1 |
| 진동 저항 | 1.5mm 피크 대 피크(f= 2…13Hz) 일치되는 IEC 60068-2-6 1gn(f= 13…200Hz) 일치되는 IEC 60068-2-6 |
| 충격 저항 | 11ms 동안 15gn 일치되는 IEC 60068-2-27 |
| 상대습도 | 5…95 % 응축 없음 일치되는 IEC 60068-2-3 |
| 작동을 위한 주변 공기 온도 | -15…50 °C(감소 없음) 50~60 °C(경감 계수 포함) |
| 보관을 위한 주변 공기 온도 | -40…70 °C |
| 작동 고도 | <= 정격 감소 없이 1000m 1000...4800m, 100m당 전류 감소 1% |
| 제품 인증 | TÜV ATEX 이네리스 UL CSA ATEX 구역 2/22 DNV-GL |
| 마킹 | CE |
| 표준 | UL 508C EN/IEC 61800-3 EN/IEC 61800-3 환경 1 카테고리 C2 EN/IEC 61800-3 환경 2 카테고리 C3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| 과전압 카테고리 | III |
| 규제 루프 | 조정 가능한 PID 레귤레이터 |
| 소음 수준 | 63.5dB |
| 오염도 | 2 |
| 패키지 1의 단위 유형 | PCE |
|---|---|
| 패키지 1의 단위 수 | 1 |
| 패키지 1 높이 | 55.0cm |
| 패키지 1 너비 | 84.0cm |
| 패키지 1 길이 | 33.0cm |
| 패키지 1 무게 | 38.0kg |
